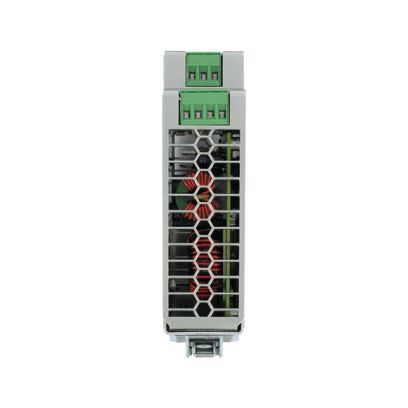

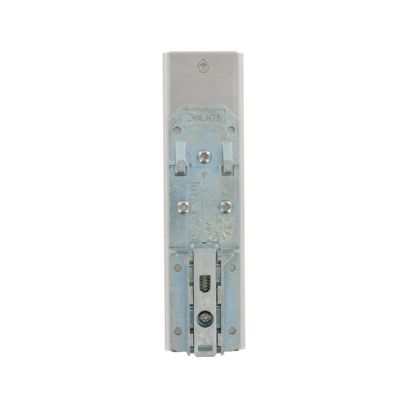

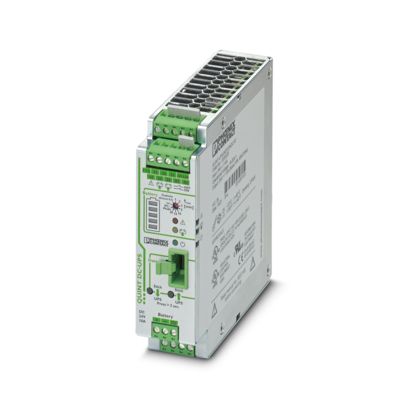

Источник бесперебойного питания с технологией IQ для установки на несущую рейку, вход: 24 В DC, выход: 24 В DC / 10 A, включая смонтированный универсальный адаптер для несущей рейки UTA 107/30
С помощью модуля БП на 24 В пост. тока с выходным током от 5 до 40 А вы можете сформировать индивидуальное решение на основе комбинации источника питания, модуля БП и энергоаккумулятора.

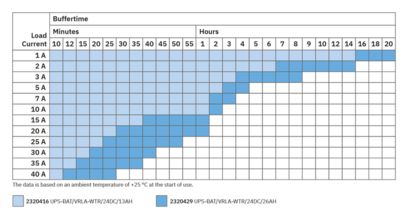

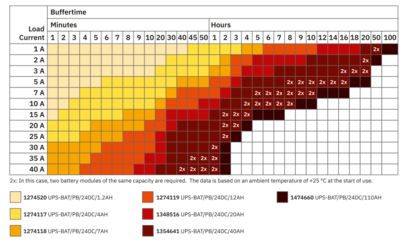

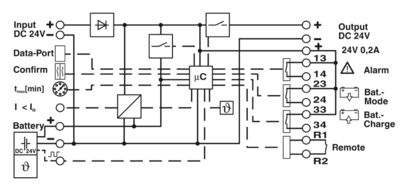

| Режим DC |
| Входное напряжение | 24 В DC |
| Диапазон номинальных напряжений на входе | 24 В DC |
| Диапазон входных напряжений | 18 В DC ... 30 В DC |
| Диапазон входных напряжений постоянного тока | 18 В DC ... 30 В DC |
| Тип напряжения питания | Пост. ток |
| Время автономной работы | 3 ч (с аккумуляторным модулем 38 Ач) |
| Потребляемый ток | 19 A (макс., работа от сети) |
| 10,4 мА (без нагрузки, работа от сети) |
| 4 A (зарядка, работа от сети) |
| Пороговое значение включения, фикс. | ≤ 22 В DC |
| Пороговое значение включения, изменяемое | 1 В/0,1 с |
| КПД | > 98 % (Питание от сети, при заряженном энергоаккумуляторе) |
| > 98 % (Питание от аккумулятора) |
| Номинальное напряжение | 24 В DC |
| Диапазон выходного напряжения | 18 В DC ... 30 В DC |
| Номинальный ток на выходе (IN) | 10 A (-25 °C ... 50 °C) |
| Ограничение тока на выходе | В режиме питания от сети согласно установленным параметра ограничения тока |
| > 15 A (Питание от аккумулятора) |
| Oграничение рабочих характеристик | 60 °C ... 70 °C (2,5 %/K) |
| 60 °C ... 70 °C (2,5 %/K) |
| Выходная мощность | 240 Вт |
| Рассеиваемая мощность | 2,6 Вт (Питание от сети) |
| 4,6 Вт (Питание от сети) |
| 2,9 Вт (Питание от аккумулятора) |
| 5,27 Вт (Питание от аккумулятора) |
| Возможность параллельного подключения | да, до 2 модулей с резервным модулем |
| 2 (Устройства) |
| Возможность последовательного подключения | нет |
| нет |
| Питание от сети |
| Номинальное напряжение | 24 В DC |
| Диапазон выходного напряжения | 18 В DC ... 30 В DC |
| Номинальный ток на выходе (IN) | 10 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 15 A (-25 °C ... 40 °C) |
| Selective Fuse Breaking (ISFB) | 60 A (-25 °C ... 60 °C) |
| Продолжительность | 12 мс (Технология SFB) |
| Работа от аккумулятора |
| Номинальное напряжение | 24 В DC |
| Диапазон выходного напряжения | 19,2 В DC ... 27,6 В DC (UOUT = UBAT - 0,5 V DC) |
| Номинальный ток на выходе (IN) | 10 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 15 A (-25 °C ... 40 °C) |
| Selective Fuse Breaking (ISFB) | 65 A (-25 °C ... 60 °C) |
| Продолжительность | 15 мс (Технология SFB) |
| Сигнал: Сигнал тревоги |
| Описание выходов | реле (без потенциала) |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 100 мА |
| Сигнал: Зарядка батареи |
| Описание выходов | реле (без потенциала) |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Выходное напряжение | 24 В |
| Ток длительной нагрузки | ≤ 100 мА |
| Сигнал: Режим работы батареи |
| Описание выходов | реле (без потенциала) |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Выходное напряжение | 24 В |
| Ток длительной нагрузки | ≤ 100 мА |
| Номинальное напряжение UN | 24 В DC |
| Конечное напряжение заряда | 24 В DC ... 29 В DC (с термокомпенсацией) |
| Ток зарядки | 0,2 A ... 2,88 A |
| Диапазон номинальной емкости | 1,3 Ач ... 140 Ач |
| Контроль наличия батареи / временной интервал | 1 мин |
| Контроль наличия батареи (цикличный) | 60 c |
| Технология IQ | да |
| Температурная компенсация | 42 мВ/К (предварительно установлено) |
| Температурная компенсация (предварительная настройка) | 42 мВ/К |
| Управление сетью | Да |
| Вход |
| Тип подключения | вставные винтовые клеммы |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 16 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M4 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Выход |
| Тип подключения | вставные винтовые клеммы |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 16 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M4 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сигнал |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Резьба винтов | M4 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |

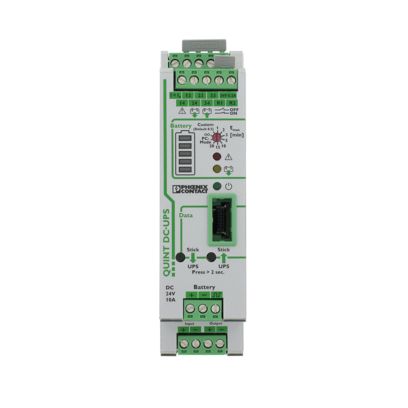

| Интерфейс | IFS (системный интерфейс) |
| Виды подачи сигнала | СИД |
| Релейный контакт |
| Интерфейс / программное обеспечение |
| Сигнальный выход |
| Наименование, сигнализация | Питание в норме |
| Индикатор состояния | LED |
| Указание по индикации состояния | постоянно вкл. |
| постоянно вкл. |
| Сигнальный выход: Выходной переключающий контакт |
| Наименование, сигнализация | Сигнал тревоги |
| Индикатор состояния | LED |
| Указание по индикации состояния | постоянно вкл. |
| Цвет | красный |
| Указание по индикации состояния | постоянно вкл. |
| Сигнальный выход: Выходной переключающий контакт |
| Наименование, сигнализация | Зарядка батареи |
| Индикатор состояния | Светодиодная гистограмма |
| Указание по индикации состояния | динамическая |
| Цвет | зеленый/красный |
| Указание по индикации состояния | динамическая |
| Сигнальный выход: Выходной переключающий контакт |
| Наименование, сигнализация | Режим работы батареи |
| Индикатор состояния | LED |
| Указание по индикации состояния | постоянно вкл. |
| Цвет | желтый |
| Указание по индикации состояния | постоянно вкл. |
| Напряжения изоляции на входе / выходе | 500 В DC |
| Напряжения изоляции на входе, выходе / корпус | 750 В DC |
| Тип изделия | ИБП постоянного тока |
| Серия изделий | ИБП постоянного тока QUINT |
| Технология IQ | да |
| MTBF (IEC 61709, SN 29500) | > 500000 ч (40 °C) |
| Изоляционные характеристики |
| Степень защиты | III |
| Ожидаемый срок службы (электролитические конденсаторы) |
| Время | 295585 ч |

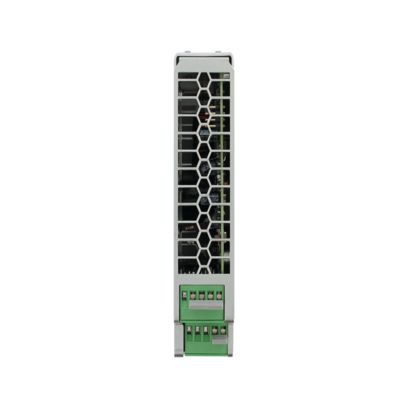

| Ширина | 35 мм |
| Высота | 130 мм |
| Глубина | 125 мм |
| Установочный размер |
| Монтажное расстояние справа/слева | 5 мм / 5 мм |
| Монтажное расстояние сверху/снизу | 50 мм / 50 мм |
| Альтернативный способ монтажа |
| Ширина | 123 мм |
| Высота | 130 мм |
| Глубина | 39 мм |
| Тип монтажа | Установка на монтажную рейку |
| Указания по монтажу | присоединяемый: отступ по горизонтали 5 мм, по вертикали 50 мм |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Материал корпуса | Металл |
| Материал корпуса | Листовая оцинкованная сталь |
| Исполнение корпуса | алюминий (AlMg3) |
| Исполнение крышки | Оцинкованная листовая сталь, без хрома(VI) |
| Условия окружающей среды |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≥ 95 % (25 °C, без выпадения конденсата) |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) |
| 15 Гц ... 150 Гц, 2,3g tv = 90 мин. |
| Применение в железнодорожной отрасли | EN 50121-4 |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН)) |
| Сертификация UL | UL Listed UL 508 |
| UL/C-UL, одобренный UL 60950-1 |
| UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Требования по ЭМС к степени эмиссии помех | EN 61000-6-3 |
| EN 61000-6-4 |
| Требования по ЭМС к помехозащищенности | EN 61000-6-1 |
| EN 61000-6-2 |
| Разряд статического электричества |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд статического электричества |
| Разряд между контактами | 8 кВ (Уровень контроля 4) |
| Воздушный разряд | 15 кВ (Уровень контроля 4) |
| Примечания | Критерий A |
| Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Электромагнитное высокочастотное поле |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 20 В/м |
| Диапазон частот | 1 ГГц ... 3 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Диапазон частот | 2 ГГц ... 3 ГГц |
| Напряженность проверочного поля | 3 В/м |
| Примечания | Критерий A |
| Быстрые переходные процессы (всплески) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Быстрые переходные процессы (всплески) |
| Вход | 2 кВ (Уровень контроля 3 - асимметричный) |
| Выход | 2 кВ (Уровень контроля 3 - асимметричный) |
| Сигнал | 2 кВ (Уровень контроля 4 - асимметричный) |
| Примечания | Критерий A |
| Нагрузка при ударном напряжении (импульсное перенапряжение) |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Нагрузка при ударном напряжении (импульсное перенапряжение) |
| Вход | 1 кВ (Уровень контроля 2 - симметричный) |
| 2 кВ (Уровень контроля 3 - асимметричный) |
| Выход | 1 кВ (Уровень контроля 2 - симметричный) |
| 2 кВ (Уровень контроля 3 - асимметричный) |
| Сигнал | 1 кВ (Уровень контроля 2 - асимметричный) |
| Примечания | Критерий A |
| Влияние помех по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Влияние помех по цепи питания |
| Вход/выход/сигнал | асимметричный |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Примечания | Критерий A |
| Напряжение | 10 В (Уровень контроля 3) |
| Излучение помех |
| Стандарты / нормативные документы | EN 61000-6-3 |
| Напряжение радиопомех согл. EN 55011 | EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях |
| Излучение радиопомех согл. EN 55011 | EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях |
| Критерии |
| Критерий А | Нормальные рабочие параметры со значениями в заданных пределах. |
| Критерий B | Временное ухудшение рабочих параметров, которое устраняется самим устройством. |

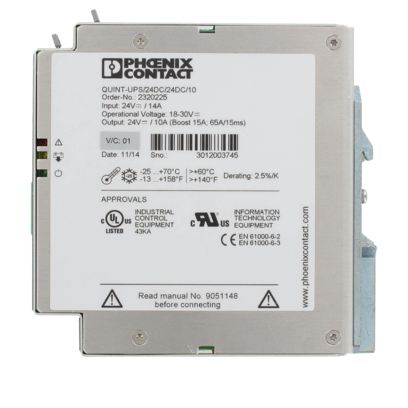

| Номер артикула | 2320225 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | CMUQ43 |
| GTIN | 4046356554206 |
| Вес/шт. (с упаковкой) | 702,8 g |
| Вес/шт. (без упаковки) | 513 g |
| Номер таможенного тарифа | 85371091 |
| Страна происхождения | IN |
Номинальный ток,( In ) (А):
10
