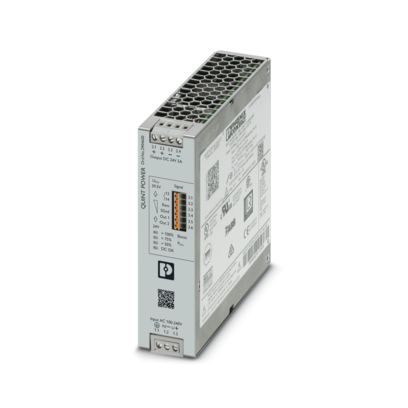

2904600 QUINT4-PS/1AC/24DC/5 Источник питания Phoenix Contact

Phoenix Contact

Написать отзыв

БЕСПЛАТНАЯ доставка на заказ свыше 30 000 рублей! Отправка заказа в течение суток.

Рекомендованная цена: 32 086.44 ₽

20 054.03 ₽

1 шт (20 054.03 ₽ за шт)

Вы экономите: 12 032.41 ₽ (37%)

Задать вопрос

КОД: 2904600

Доступность: 76 шт.

Кол-во:

+ −

Оптовые цены:

Кол-во	2+
Цена	19 051.33 ₽

Минимальное количество для товара "2904600 QUINT4-PS/1AC/24DC/5 Источник питания Phoenix Contact" 1.

Купить в один клик

Описание
Особенности
Теги
Отзывы

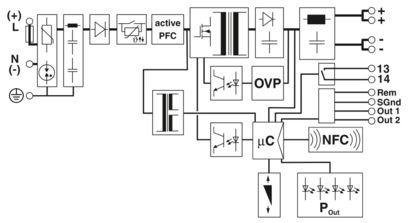

Источник питания QUINT POWER с регулированием в первичной цепи, с регулируемыми выходными характеристиками, технологией SFB (Selective Fuse Breaking) и интерфейсом NFC, вход: 1-фазный, выход: 24 В пост. тока / 5 A

Четвертое поколение высокопроизводительных источников питания QUINT POWER обеспечивает максимальную готовность оборудования при помощи новых функций. Пороговые значения сигнализации и характеристики можно индивидуально корректировать при помощи интерфейса NFC.
Уникальная технология SFB и превентивный функциональный контроль блока питания QUINT POWER повышают степень готовности системы.

Управляющий вход (конфигурируемый) Rem	Выходная мощность ВКЛ/ВЫКЛ (SLEEP MODE)
По умолчанию	Выходная мощность ВКЛ (> 40 кОм/24 В пост. тока / открытая перемычка REM и SGnd)
Режим AC
Структура сети	Сеть звезда
Диапазон номинальных напряжений на входе	100 В AC ... 240 В AC
Диапазон входных напряжений	100 В AC ... 240 В AC -15 % ... +10 %
Оbniżenie parametrów znamionowych	< 100 В AC (1 %/B)
Макс. электрическая прочность	300 В AC 60 c
Стандартное сетевое напряжение	120 В AC
Стандартное сетевое напряжение	230 В AC
Тип напряжения питания	Перем. ток
Импульс пускового тока	тип. 14 A (при 25 °C)
Интеграл импульса тока при включении (I2t)	< 0,3 A2c
Ограничение импульсного тока включения	14 A (через 1 мс)
Диапазон частот AC	50 Гц ... 60 Гц -10 % ... +10 >#/td###
Диапазон частот (fN)	50 Гц ... 60 Гц -10 % ... +10 >#/td###
Диапазон частот (fN)	16,7 Гц (согласно EN 50163)
Время автономной работы	тип. 28 мс (120 В AC)
Время автономной работы	тип. 38 мс (230 В AC)

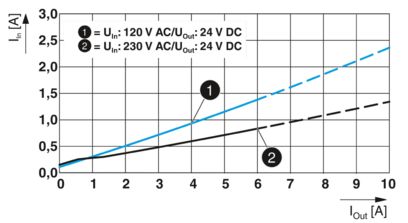

Потребляемый ток	1,7 A (100 В AC)
	1,5 A (120 В AC)
	0,9 A (230 В AC)
	0,8 A (240 В AC)
Номинальная потребляемая мощность	163 ВА
Защитная схема	Защита от перенапряжений при переходных процессах; Варистор, газонаполненный разрядник

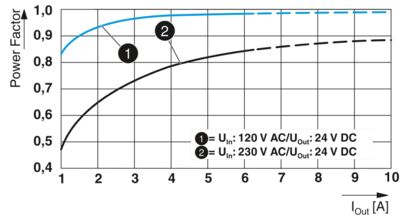

Коэффициент мощности (cos phi)	0,82
Время включения	< 500 мс
Время включения, типовое	300 мс (из режима SLEEP MODE)
Входной предохранитель	6,3 A (инертного типа, внутренний)
Выбор подходящего предохранителя для защиты на входе	6 A ... 16 A (Характеристика B, C, D, K или аналогичная)
Ток утечки на PE	< 3,5 мА
Ток утечки на PE	1,1 мА (264 В AC, 60 Гц)
Режим DC
Диапазон номинальных напряжений на входе	110 В DC ... 250 В DC
Диапазон входных напряжений	110 В DC ... 250 В DC -18 % ... +40 %
Оbniżenie parametrów znamionowych	< 110 В DC (1 %/B)
Тип напряжения питания	Пост. ток
Потребляемый ток	1,6 A (110 В DC)
Потребляемый ток	0,7 A (250 В DC)

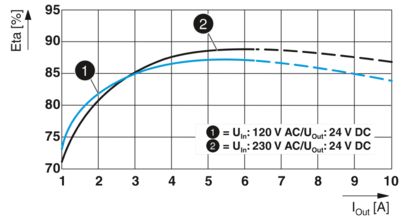

КПД	тип. 88,8 % (120 В AC)
КПД	тип. 89,2 % (230 В AC)
Выходная характеристика	U/I Advanced
	Smart HICCUP
	FUSE MODE
Номинальное напряжение	24 В DC
Диапазон настройки выходного напряжения (USet)	24 В DC ... 29,5 В DC (постоянной мощности)
Номинальный ток на выходе (IN)	5 A
Статичный Boost (IStat.Boost)	6,25 A
Динамический Boost (IDyn.Boost)	10 A (5 с)
Selective Fuse Breaking (ISFB)	30 A (15 мс)
Электромагнитный расцепитель	A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4
Oграничение рабочих характеристик	> 60 °C ... 70 °C (2,5 %/K)
Устойчивость к обратной связи	≤ 35 В DC
Защита от перенапряжения на выходе (OVP)	≤ 32 В DC
Рассогласование	< 0,5 % (Изменение нагрузки статическое 10 % ... 90 %)
	< 4 % (Динамическое изменение нагрузки 10 % ... 90 %, (10 Гц))
	< 0,25 % (отклонение входного напряжения ±10 %)
Остаточная пульсация	< 30 мB(ДА) (при номинальном значении)
Защищен от короткого замыкания	да
Устойчивость в холостом режиме	да
Выходная мощность	120 Вт
	150 Вт
	240 Вт
Кажущаяся мощность	180 ВА (120 В, UOUT = 24 В, IOUT = статический резерв мощности)
Кажущаяся мощность	198 ВА (230 В, UOUT = 24 В, IOUT = статический резерв мощности)
Рассеиваемая мощность, без нагрузки, макс.	< 3 Вт (120 В AC)
Рассеиваемая мощность, без нагрузки, макс.	< 3 Вт (230 В AC)
Рассеиваемая мощность, номинальная нагрузка, макс.	< 17 Вт (120 В AC)
Рассеиваемая мощность, номинальная нагрузка, макс.	< 16 Вт (230 В AC)
Рассеиваемая мощность SLEEP MODE	< 3 Вт (120 В AC)
Рассеиваемая мощность SLEEP MODE	< 3 Вт (230 В AC)
Коэффициент амплитуды	тип. 1,55 (120 В AC)
Коэффициент амплитуды	тип. 1,78 (230 В AC)
Время нарастания	50 мс (UOut = 10 % ... 90 %)
Возможность параллельного подключения	да, резервирование и повышение мощности
Возможность последовательного подключения	да
Сигнал
Сигнальная земля SGnd	Опорный потенциал для Out1, Out2 и Rem
Сигнал Out 1 (настраиваемый)
Цифровой	24 В DC 20 мА
По умолчанию	24 В DC 20 мА 24 В пост. тока для UOut > 0,9 x USet
Сигнал Out 2 (настраиваемый)
Цифровой	24 В DC 20 мА
Аналоговый	4 мА ... 20 мА ±5 % (Нагрузка ≤400 Ω)
По умолчанию	24 В DC 20 мА 24 В DC для POut < PN
Сигнал реле 13/14 (настраиваемый)
По умолчанию	закрыт (Uout > 0,9 Uset)
Цифровой	24 В DC 1 A
Цифровой	30 В AC/DC 0,5 A

Вход
Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	2,5 мм²
Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой	0,25 мм²
Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой	2,5 мм²
Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки	0,25 мм²
Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки	2,5 мм²
Сечение провода AWG мин.	24
Сечение провода AWG макс.	14
Длина снятия изоляции	6,5 мм
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм
Выход
Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	2,5 мм²
Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой	0,25 мм²
Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой	2,5 мм²
Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки	0,25 мм²
Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки	2,5 мм²
Сечение провода AWG мин.	24
Сечение провода AWG макс.	14
Длина снятия изоляции	6,5 мм
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм
Сигнал
Тип подключения	Зажимы Push-in
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	1 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	1,5 мм²
Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой	0,2 мм²
Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой	0,75 мм²
Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки	0,2 мм²
Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки	1,5 мм²
Сечение провода AWG мин.	24
Сечение провода AWG макс.	16
Длина снятия изоляции	8 мм

Виды подачи сигнала	СИД
	Cухой сигнальный контакт
	Активный сигнальный выход Out1 (цифровой, конфигурируемый)
	Активный сигнальный выход Out2 (цифровой, аналоговый, конфигурируемый)
	Контакт удаленного оповещения
	Сигнальная земля SGnd
Сигнальный выход
POut	> 100 % (Индикатор горит желтым цветом, выходная мощность > 120 Вт)
	> 75 % (Индикатор горит зеленым цветом, выходная мощность > 90 Вт)
	> 50 % (Индикатор горит зеленым цветом, выходная мощность > 60 Вт)
UOut	> 0,9 x USet (СИД горит зеленым цветом)
UOut	< 0,9 x USet (Светодиод мигает зеленым цветом)

Количество фаз	1

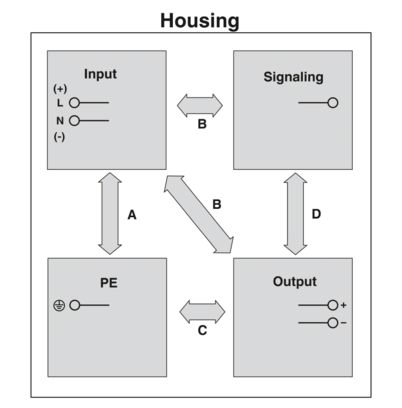

Напряжения изоляции на входе / выходе	4 кВ AC (Типовое исп.)
Напряжения изоляции на входе / выходе	2 кВ AC (Выборочное исп.)
Напряжения изоляции, выход/PE	0,5 кВ DC (Типовое исп.)
Напряжения изоляции, выход/PE	0,5 кВ DC (Выборочное исп.)
Напряжения изоляции, вход/PE	3,5 кВ AC (Типовое исп.)
Напряжения изоляции, вход/PE	2,4 кВ AC (Выборочное исп.)
Частота переключения	90,00 кГц ... 110,00 кГц (Ступень вспомогательного преобразователя)
	50,00 кГц ... 235,00 кГц (Ступень главного преобразователя)
	55,00 кГц ... 625,00 кГц (Ступень ФЧХ)

Тип изделия	Источник питания
Серия изделий	QUINT POWER
MTBF (IEC 61709, SN 29500)	> 1532000 ч (25 °C)
	> 930000 ч (40 °C)
	> 431000 ч (60 °C)
Директива по защите окружающей среды	Директива RoHS 2011/65/EU
	WEEE
	Reach
Изоляционные характеристики
Степень защиты	I
Степень загрязнения	2
Ожидаемый срок службы (электролитические конденсаторы)
Ток	2,5 A
Температура	40 °C
Время	184000 ч
Дополнительный текст	120 В AC
Ожидаемый срок службы (электролитические конденсаторы)
Ток	2,5 A
Температура	40 °C
Время	183000 ч
Дополнительный текст	230 В AC
Ожидаемый срок службы (электролитические конденсаторы)
Ток	5 A
Температура	25 °C
Время	224000 ч
Дополнительный текст	120 В AC
Ожидаемый срок службы (электролитические конденсаторы)
Ток	5 A
Температура	25 °C
Время	259000 ч
Дополнительный текст	230 В AC
Ожидаемый срок службы (электролитические конденсаторы)
Ток	5 A
Температура	40 °C
Время	79000 ч
Дополнительный текст	120 В AC
Ожидаемый срок службы (электролитические конденсаторы)
Ток	5 A
Температура	40 °C
Время	91000 ч
Дополнительный текст	230 В AC

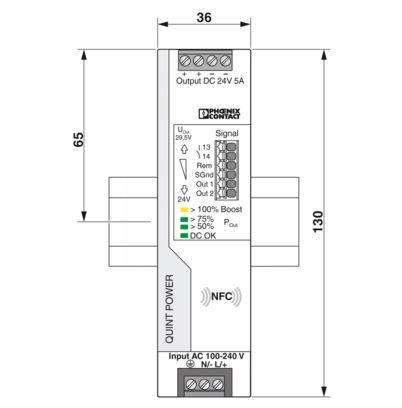

Чертеж
Ширина	36 мм
Высота	130 мм
Глубина	125 мм
Установочный размер
Монтажное расстояние справа/слева	5 мм / 5 мм
Монтажное расстояние сверху/снизу	50 мм / 50 мм

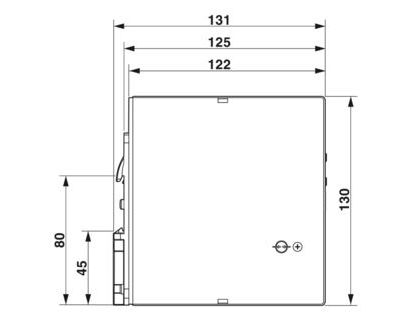

Альтернативный способ монтажа
Ширина	122 мм
Высота	130 мм
Глубина	39 мм

Тип монтажа	Установка на монтажную рейку
Указания по монтажу	присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN <50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм
Монтажное положение	горизонтальная DIN-рейка NS 35, EN 60715
Защитное покрытие	нет

Класс воспламеняемости согласно UL 94 (корпуса / клеммы)	V0
Материал корпуса	Металл
Исполнение крышки	Нержавеющая сталь X6Cr17
Исполнение бокового элемента	Алюминий

Условия окружающей среды
Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Температура окружающей среды (протестировано по типу запуска)	-40 °C

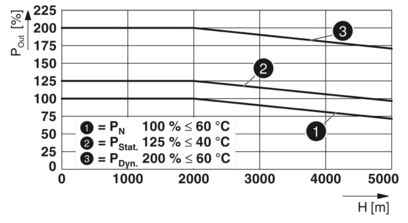

Рабочая высота	≤ 5000 м (> 2000 м, следует учитывать снижение характеристик)
Климатический класс	3K3 (согласно EN 60721)
Макс. допустимая отн. влажность воздуха (при эксплуатации)	≤ 95 % (при 25 °C, без выпадения конденсата)
Ударопрочность	18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Вибрация (при эксплуатации)	5 Гц .. 100 Гц поиск резонанса 2,3g, 90 мин., частота резонанса 2,3g, 90 мин. (согласно DNV GL, класс C)
Temp Code	T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

Применение в железнодорожной отрасли	EN 50121-3-2
	EN 50121-4
	EN 50121-5
	EN 50163
	МЭК 62236-3-2
	МЭК 62236-4
	МЭК 62236-5
HART FSK Physical Layer Test Specification Compliance	Выходное напряжение UOut соответственно
Стандарт - требования к сетям питания (ограничение гармонических искажений)	EN 61000-3-2
Стандарт - электробезопасность	IEC 61010-2-201 (SELV)
Стандарт - безопасные малые напряжения	IEC 61010-1 (SELV)
Стандарт - безопасные малые напряжения	МЭК 61010-2-201 (PELV)
Стандарт - безопасная изоляция	МЭК 61558-2-16
Стандарт - безопасная изоляция	IEC 61010-2-201
Стандарт: Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования	МЭК 61010-1
Стандарт - безопасность трансформаторов	EN 61558-2-16
Стандарт - Устройства электропитания для низкого напряжения с выходом постоянного тока	EN 61204-3
Зарядка аккумулятора	DIN 41773-1
Допуск - Отвечает требованиям полупроводниковой промышленности в отношении защиты от провалов сетевого питания	SEMI F47-0706, EN 61000-4-11
Категория перенапряжения
EN 61010-1	II (≤ 5000 м)
EN 62477-1	III (≤ 2000 м)

CSA	CAN/CSA-C22.2 № 60950-1-07
CSA	CSA-C22.2 № 107.1-01
Разрешение на применение в судостроении	DNV GL, PRS, BV, LR, ABS
SIQ	BG (тип одобрен)
Сертификация UL	UL Listed UL 508
	UL/C-UL, одобренный UL 60950-1
	UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D T4 (Опасное размещение)

Электромагнитная совместимость	Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению	Соответствие Директиве по низкому напряжению 2014/35/ЕС
Требования по ЭМС к степени эмиссии помех	EN 61000-6-3
Требования по ЭМС к степени эмиссии помех	EN 61000-6-4
Требования по ЭМС к помехозащищенности	EN 61000-6-1
Требования по ЭМС к помехозащищенности	EN 61000-6-2
Требования по ЭМС Энергоснабжение	IEC 61850-3 (G,H)
Требования по ЭМС Энергоснабжение	EN 61000-6-5 (коммутационные устройства)
Излучение кондуктивных помех
Стандарты/нормативные документы	EN 55016
Стандарты/нормативные документы	EN 61000-6-3 (класс B)
Излучение помех
Стандарты/нормативные документы	Дополнительный основной стандарт EN 61000-6-5 (помехоустойчивость коммутационных устройств), МЭК/EN 61850-3 (энергоснабжение)
Излучение помех
Стандарты / нормативные документы	EN 55016
Стандарты / нормативные документы	EN 61000-6-3 (класс B)
Излучение кондуктивных помех DNV GL
DNV	Класс A
Дополнительный текст	Диапазон распределение электропитания
Излучение помех DNV GL
DNV	Класс B
Дополнительный текст	Область перемычки и крышки
Токи высшей гармоники
Стандарты / нормативные документы	EN 61000-3-2
Стандарты / нормативные документы	EN 61000-3-2 (класс A)
Диапазон частот	0 кГц ... 2 кГц
Фликер
Стандарты / нормативные документы	EN 61000-3-3
Стандарты / нормативные документы	EN 61000-3-3
Диапазон частот	0 кГц ... 2 кГц
Разряд статического электричества
Стандарты / нормативные документы	EN 61000-4-2
Разряд статического электричества
Разряд между контактами	8 кВ (Уровень контроля 4)
Воздушный разряд	15 кВ (Уровень контроля 4)
Примечания	Критерий A
Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
Электромагнитное высокочастотное поле
Диапазон частот	80 МГц ... 1 ГГц
Напряженность проверочного поля	20 В/м (Уровень контроля 3)
Диапазон частот	1 ГГц ... 6 ГГц
Напряженность проверочного поля	10 В/м (Уровень контроля 3)
Диапазон частот	1 ГГц ... 6 ГГц
Напряженность проверочного поля	10 В/м (Уровень контроля 3)
Примечания	Критерий A
Быстрые переходные процессы (всплески)
Стандарты / нормативные документы	EN 61000-4-4
Быстрые переходные процессы (всплески)
Вход	4 кВ (Уровень контроля 4 - асимметричный)
Выход	4 кВ (Уровень контроля 4 - асимметричный)
Сигнал	4 кВ (Уровень контроля 4 - асимметричный)
Примечания	Критерий A
Нагрузка при ударном напряжении (импульсное перенапряжение)
Стандарты / нормативные документы	EN 61000-4-5
Нагрузка при ударном напряжении (импульсное перенапряжение)
Вход	3 кВ (Уровень контроля 4 - симметричный)
Вход	6 кВ (Уровень контроля 4 - асимметричный)
Выход	1 кВ (Уровень контроля 3 - симметричный)
Выход	2 кВ (Уровень контроля 3 - асимметричный)
Сигнал	1 кВ (Уровень контроля 2 - асимметричный)
Примечания	Критерий A
Влияние помех по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
Влияние помех по цепи питания
Вход/выход/сигнал	асимметричный
Диапазон частот	0,15 МГц ... 80 МГц
Примечания	Критерий A
Напряжение	10 В (Уровень контроля 3)
Магнитное поле с энергетической частотой
Стандарты / нормативные документы	EN 61000-4-8
Частота	16,7 Гц
	50 Гц
	60 Гц
Напряженность проверочного поля	100 A/м
Дополнительный текст	60 с
Примечания	Критерий A
Частота	50 Гц
Частота	60 Гц
Диапазон частот	50 Гц ... 60 Гц
Напряженность проверочного поля	1 кA/м
Дополнительный текст	3 c
Частота	0 Гц
Напряженность проверочного поля	300 A/м
Дополнительный текст	DC, 60 с
Падение напряжения
Стандарты / нормативные документы	EN 61000-4-11
Напряжение	230 В AC
Частота	50 Гц
Провал напряжения	70 %
Количество циклов	0,5 / 1 / 25 циклов
Дополнительный текст	Уровень контроля 2
Примечания	Критерий A: 0,5 / 1 / 25 циклов
Провал напряжения	40 %
Количество циклов	5 / 10 / 50 циклов
Дополнительный текст	Уровень контроля 2
Примечания	Критерий A
Провал напряжения	0 %
Количество циклов	0,5 / 1 / 5 / 50 / 250 циклов
Дополнительный текст	Уровень контроля 2
Примечания	Критерий A: 0,5 / 1 цикл Критерий B: 5 / 50 / 250 циклов
Импульсное магнитное поле
Стандарты / нормативные документы	EN 61000-4-9
Напряженность проверочного поля	1000 A/м
Примечания	Критерий A
Затухающие синусоидальные колебания (круговая волна)
Стандарты / нормативные документы	EN 61000-4-12
Вход	2 кВ (Уровень контроля 4 - симметричный)
Вход	4 кВ (Уровень контроля 4 - асимметричный)
Примечания	Критерий A
Ассиметричные помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-16
Тестовый уровень 1	15 Гц 150 Гц (Уровень контроля 4)
Напряжение	30 В 3 В
Тестовый уровень 2	150 Гц 1,5 кГц (Уровень контроля 4)
Напряжение	3 В
Тестовый уровень 3	1,5 кГц 15 кГц (Уровень контроля 4)
Напряжение	3 В 30 В
Тестовый уровень 4	15 кГц 150 кГц (Уровень контроля 4)
Напряжение	30 В
Тестовый уровень 5	16,7 Гц 50 Гц 60 Гц (Уровень контроля 4)
Напряжение	30 В (длительно)
Тестовый уровень 6	16,7 Гц 50 Гц 60 Гц (Уровень контроля 4)
Напряжение	300 В (1 c)
Примечания	Критерий A
Затухающая колеблющаяся волна
Стандарты / нормативные документы	EN 61000-4-18
Вход, выход (тестовый уровень 1)	100 кГц 1 МГц (Уровень контроля 3 - симметричный)
Напряжение	1 кВ
Вход, выход (тестовый уровень 2)	10 МГц
Напряжение	1 кВ
Вход, выход (тестовый уровень 3)	100 кГц 1 МГц (Уровень контроля 3 - асимметричный)
Напряжение	2,5 кВ
Сигналы (тестовый уровень 1)	100 кГц 1 МГц (Уровень контроля 3 - симметричный)
Напряжение	1 кВ
Сигналы (тестовый уровень 2)	100 кГц 1 МГц (Уровень контроля 3 - асимметричный)
Напряжение	2,5 кВ
Примечания	Критерий A
Пониженное переменное магнитное поле
Стандарты / нормативные документы	EN 61000-4-10
Напряженность проверочного поля	110 A/м
Тестовый уровень 1	100 кГц
Напряженность проверочного поля	110 A/м
Тестовый уровень 2	1 МГц
Примечания	Критерий A
Критерии
Критерий А	Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B	Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Критерий C	Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элементов управления.

Номер артикула	2904600
Упаковочная единица	1 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	CMPI13
GTIN	4046356985321
Вес/шт. (с упаковкой)	916 g
Вес/шт. (без упаковки)	685 g
Номер таможенного тарифа	85044095
Страна происхождения	TH
