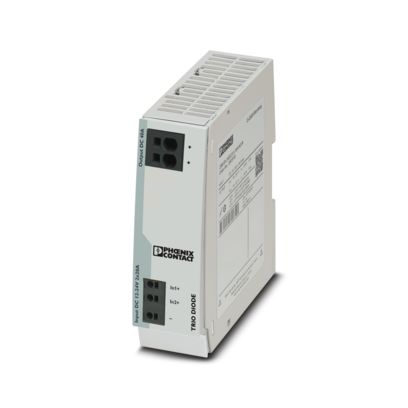

Резервный модуль, 12 В - 24 В DC, 2x 20 A, 1x 40 A

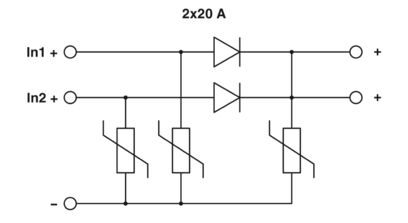

Безопасная резервная система достигается за счет параллельной схемы включения двух развязанных блоков питания. Для дальнейшего повышения степени готовности установки TRIO DIODE предлагает решение: развязка с диодом.
| Режим DC |
| Диапазон номинальных напряжений на входе | 12 В DC ... 24 В DC |
| Диапазон входных напряжений | 10 В DC ... 30 В DC |
| Тип напряжения питания | Пост. ток |
| Защита от переполюсовки | есть, < 60 В |
| Номинальный входной ток (IN) | 2x 20 A (-25 °C ... 60 °C) |
| 1x 40 A (-25 °C ... 60 °C) |
| Максимальный ток Iмакс. | 2x 25 A (-25 °C ... 40 °C) |
| 1x 50 A (-25 °C ... 40 °C) |
| Номинальный входной ток (IN) | 2x 20 A (-25 °C ... 60 °C) |
| 1x 40 A (-25 °C ... 60 °C) |
| Защита от перенапряжений при переходных процессах | Варистор |
| Падение напряжения вход / выход | 0,5 В |
| КПД | > 97 >#/td### |
| Номинальное напряжение | UIn - 0,5 V |
| Номинальный ток на выходе (IN) | 40 A |
| 20 A |
| Oграничение рабочих характеристик | 60 °C ... 70 °C (2,5 %/K) |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 10 Вт (IOUT = 20 A) |
| Возможность последовательного подключения | нет |
| Вход |
| Тип подключения | Зажимы Push-in |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 10 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 6 мм² |
| Сечение провода AWG мин. | 12 |
| Сечение провода AWG макс. | 8 |
| Длина снятия изоляции | 15 мм |
| Выход |
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение провода AWG мин. | 8 |
| Сечение провода AWG макс. | 4 |
| Длина снятия изоляции | 18 мм |
| Резьба винтов | M3 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Напряжения изоляции на входе, выходе / корпус | 500 В |
| Серия изделий | TRIO DIODE |
| MTBF (IEC 61709, SN 29500) | 82870031 ч (25 °C) |
| 50190012 ч (40 °C) |
| 26315113 ч (60 °C) |
| СИД | нет |
| Изоляционные характеристики |
| Степень защиты | III |
| Степень загрязнения | 2 |
| Ширина | 41 мм |
| Высота | 130 мм |
| Глубина | 115 мм |
| Установочный размер |
| Монтажное расстояние справа/слева | 0 мм / 0 мм |
| Монтажное расстояние сверху/снизу | 50 мм / 50 мм |
| Тип монтажа | Установка на монтажную рейку |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Класс воспламеняемости согласно UL 94 (корпуса / клеммы) | V0 |
| Материал корпуса | Металл |
| Исполнение корпуса | Листовая оцинкованная сталь |
| Исполнение бокового элемента | Алюминий |
| Условия окружающей среды |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (при 25 °C, без выпадения конденсата) |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) |
| 15 Гц ... 150 Гц, 2,3r, 90 мин. |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - электробезопасность | IEC 62368-1 (SELV) |
| Стандарт - безопасные малые напряжения | IEC 62368-1 (SELV) und EN 60204-1 (PELV) |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL, одобренный UL 60950-1 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Требования по ЭМС к степени эмиссии помех | EN 61000-6-3 |
| EN 61000-6-4 |
| Требования по ЭМС к помехозащищенности | EN 61000-6-1 |
| EN 61000-6-2 |
| Разряд статического электричества |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд статического электричества |
| Разряд между контактами | 4 кВ (Уровень контроля 3) |
| Воздушный разряд | 8 кВ (Уровень контроля 3) |
| Примечания | Критерий B |
| Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Электромагнитное высокочастотное поле |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Диапазон частот | 1 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Диапазон частот | 2 ГГц ... 3 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Примечания | Критерий A |
| Быстрые переходные процессы (всплески) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Быстрые переходные процессы (всплески) |
| Вход | 2 кВ (Уровень контроля 3 - асимметричный) |
| Выход | 2 кВ (Уровень контроля 3 - асимметричный) |
| Примечания | Критерий B |
| Нагрузка при ударном напряжении (импульсное перенапряжение) |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Нагрузка при ударном напряжении (импульсное перенапряжение) |
| Вход | 1 кВ (Уровень контроля 3 - симметричный) |
| 2 кВ (Уровень контроля 4 - асимметричный) |
| Выход | 1 кВ (Уровень контроля 2 - симметричный) |
| 2 кВ (Уровень контроля 3 - асимметричный) |
| Примечания | Критерий B |
| Влияние помех по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Влияние помех по цепи питания |
| Вход/выход/сигнал | асимметричный |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Примечания | Критерий A |
| Напряжение | 10 В (Уровень контроля 3) |
| Падение напряжения |
| Стандарты / нормативные документы | EN 61000-4-11 |
| Излучение помех |
| Стандарты / нормативные документы | EN 61000-6-3 |
| Напряжение радиопомех согл. EN 55011 | EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях |
| Излучение радиопомех согл. EN 55011 | EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях |
| Критерии |
| Критерий А | Нормальные рабочие параметры со значениями в заданных пределах. |
| Критерий B | Временное ухудшение рабочих параметров, которое устраняется самим устройством. |
| Номер артикула | 2907379 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | CMRO43 |
| GTIN | 4055626198279 |
| Вес/шт. (с упаковкой) | 439,2 g |
| Вес/шт. (без упаковки) | 377,94 g |
| Номер таможенного тарифа | 85363030 |
| Страна происхождения | CN |
Номинальный ток,( In ) (А):
40
