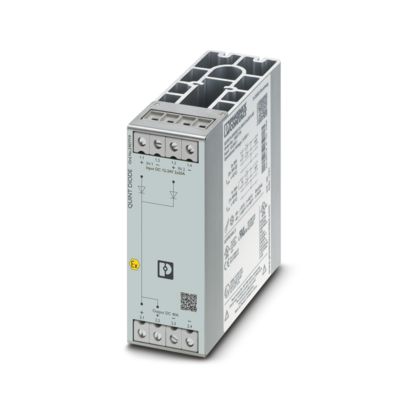

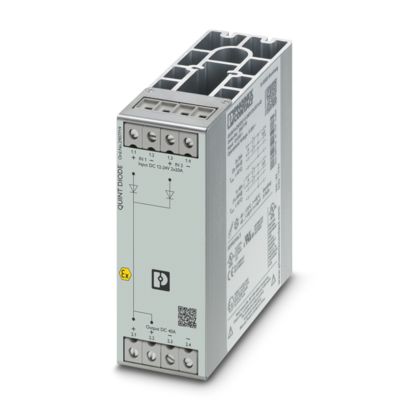

Диодный модуль для установки на несущую рейку 12 - 24 В DC /2x20 A или 1x40 A. Сквозное резервирование до потребляющего устройства.
Безопасная резервная система создается за счет параллельной схемы включения двух развязанных блоков питания. Для дальнейшего повышения степени готовности установки QUINT DIODE предлагает решение: развязка с диодом.
| Режим DC |
| Диапазон номинальных напряжений на входе | 12 В DC ... 24 В DC |
| Диапазон входных напряжений | 10 В DC ... 30 В DC |
| Тип напряжения питания | Пост. ток |
| Защита от переполюсовки | есть, < 60 В |
| Номинальный входной ток (IN) | 2x 20 A (-40 °C ... 60 °C) |
| 1x 40 A (-40 °C ... 60 °C) |
| Максимальный ток Iмакс. | 2x 30 A (-40 °C ... 40 °C) |
| 1x 60 A (-40 °C ... 40 °C) |
| Входной ток Iстат. | 2x 25 A (40 °C) |
| Входной ток Iдин. | 2x 30 A (5 с) |
| Входной ток ISFB | 2x 120 A (15 мс) |
| Номинальный входной ток (IN) | 2x 20 A (-25 °C ... 60 °C) |
| 1x 40 A (-25 °C ... 60 °C) |
| Максимальный ток Iмакс. | 2x 30 A (-25 °C ... 40 °C) |
| 1x 60 A (-25 °C ... 40 °C) |
| Защита от перенапряжений при переходных процессах | Варистор |
| Падение напряжения вход / выход | 0,5 В |
| КПД | > 97 >#/td### |
| Номинальное напряжение | UIn - 0,5 V |
| Номинальный ток на выходе (IN) | 40 A (Увеличение мощности) |
| 20 A (Резервирование) |
| Статичный Boost (IStat.Boost) | 45 A |
| Динамический Boost (IDyn.Boost) | 60 A (5 с) |
| Selective Fuse Breaking (ISFB) | 120 A (15 мс) |
| Oграничение рабочих характеристик | 60 °C ... 70 °C (2,5 %/K) |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 10 Вт (IOUT = 20 A) |
| Возможность последовательного подключения | нет |
| Вход |
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
| Мин. момент затяжки | 1,2 Нм |
| Момент затяжки, макс. | 1,5 Нм |
| Выход |
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
| Мин. момент затяжки | 1,2 Нм |
| Момент затяжки, макс. | 1,5 Нм |
| Напряжения изоляции на входе, выходе / корпус | 1000 В |
| Серия изделий | QUINT DIODE |
| MTBF (IEC 61709, SN 29500) | 40000000 ч (40 °C) |
| СИД | нет |
| Изоляционные характеристики |
| Степень защиты | III |
| Степень загрязнения | 2 |

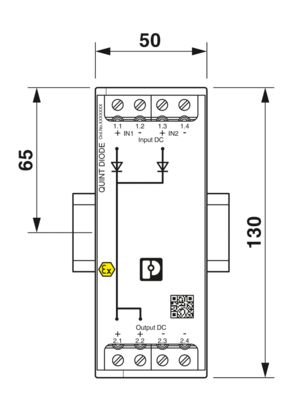

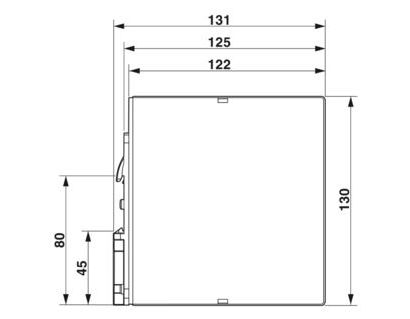

| Чертеж |  |
| Ширина | 50 мм |
| Высота | 130 мм |
| Глубина | 125 мм |
| Установочный размер |
| Монтажное расстояние справа/слева | 5 мм / 5 мм |
| Монтажное расстояние сверху/снизу | 50 мм / 50 мм |
| Тип монтажа | Установка на монтажную рейку |
| Указания по монтажу | присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм
присоединяемый PN <50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Класс воспламеняемости согласно UL 94 (корпуса / клеммы) | V0 |
| Материал корпуса | Металл |
| Материал корпуса | Алюминий / нержавеющая сталь |
| Условия окружающей среды |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Рабочая высота | ≤ 5000 м |
| Климатический класс | 3K22 (согласно EN 60721-3-3) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (при 25 °C, без выпадения конденсата) |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) |
| 15 Гц ... 150 Гц, 2,3r, 90 мин. |
| Temp Code | T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН)) |
| Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей | EN 50178 |
| Стандарт - безопасные малые напряжения | IEC 62368-1 (SELV) und EN 60204-1 (PELV) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Разрешение на применение в судостроении | DNV |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL, одобренный UL 60950-1 |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T3C ... T4 (Hazardous Location) |
| Соответствие/сертификаты |
| ATEX | II 3 G Ex ec IIC T4 Gc |
| DEKRA 20ATEX0041 X |
| IECEx | Ex ec IIC T4 Gc |
| IECEx DEK 20.0022X |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Требования по ЭМС к степени эмиссии помех | EN 61000-6-3 |
| EN 61000-6-4 |
| Требования по ЭМС к помехозащищенности | EN 61000-6-1 |
| EN 61000-6-2 |
| Нагрузка при ударном напряжении (импульсное перенапряжение) |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Нагрузка при ударном напряжении (импульсное перенапряжение) |
| Вход | 2 кВ (Уровень 3, несимметрично: Проводник заземлен) |
| 1 кВ (Уровень 2 - симметричный: Обратный проводник) |
| Выход | 2 кВ (Уровень 3, несимметрично: Проводник заземлен) |
| 1 кВ (Уровень 2 - симметричный: Обратный проводник) |
| Примечания | Критерий A |
| Ударная токовая нагрузка (всплеск) |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Ударная токовая нагрузка (всплеск) |
| Вход | 2 кВ (Уровень 3, несимметрично: Проводник заземлен) |
| 1 кВ (Уровень 2 - симметричный: Обратный проводник) |
| Выход | 2 кВ (Уровень 3, несимметрично: Проводник заземлен) |
| 1 кВ (Уровень 2 - симметричный: Обратный проводник) |
| Примечания | Критерий B |
| Излучение помех |
| Стандарты / нормативные документы | EN 61000-6-3 |
| Напряжение радиопомех согл. EN 55011 | EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях |
| Излучение радиопомех согл. EN 55011 | EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях |
| Номер артикула | 2907719 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | CMRI43 |
| GTIN | 4055626231211 |
| Вес/шт. (с упаковкой) | 883 g |
| Вес/шт. (без упаковки) | 775,33 g |
| Номер таможенного тарифа | 85363030 |
| Страна происхождения | CN |
Номинальный ток,( In ) (А):
40
