2909575 QUINT4-PS/1AC/24DC/1.3/PT Источники питания Phoenix Contact

Phoenix Contact

Написать отзыв

БЕСПЛАТНАЯ доставка на заказ свыше 30 000 рублей! Отправка заказа в течение суток.

Рекомендованная цена: 16 776.24 ₽

10 485.15 ₽

1 шт (10 485.15 ₽ за шт)

Вы экономите: 6 291.09 ₽ (38%)

Задать вопрос

КОД: 2909575

Доступность: 1 шт.

Кол-во:

Оптовые цены:

Кол-во	2+
Цена	9 960.89 ₽

Минимальное количество для товара "2909575 QUINT4-PS/1AC/24DC/1.3/PT Источники питания Phoenix Contact" 1.

Купить в один клик

Описание
Особенности
Теги
Отзывы

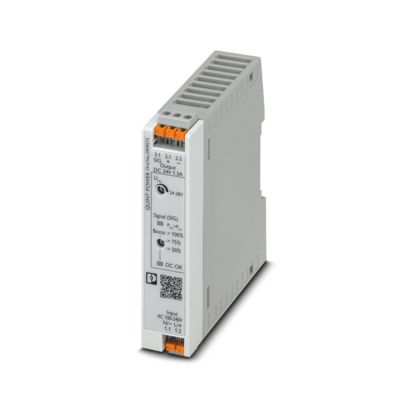

Импульсный источник питания QUINT POWER, Зажимы Push-in, Установка на монтажную рейку, вход: 1-фазный, выход: 24 В DC / 1,3 A

QUINT POWER обеспечивает максимальную степень готовности оборудования в мощностном диапазоне до 100 Вт, отличаясь компактностью. Упреждающий контроль функционирования и большой запас мощности для реализации задач в низком мощностном диапазоне.

Режим AC
Диапазон входных напряжений	100 В AC ... 240 В AC -15 % ... +10 >#/td###
Макс. электрическая прочность	300 В AC 30 c
Стандартное сетевое напряжение	120 В AC
Стандартное сетевое напряжение	230 В AC
Тип напряжения питания	Перем. ток
Импульс пускового тока	тип. 5,9 A (при 25 °C)
Интеграл импульса тока при включении (I2t)	< 0,1 A2c
Ограничение импульсного тока включения	5,9 A
Ограничение импульсного тока включения	< 14 A
Диапазон частот (fN)	50 Гц ... 60 Гц -10 % ... +10 >#/td###
Время автономной работы	тип. 43 мс (120 В AC)
Время автономной работы	тип. 43 мс (230 В AC)

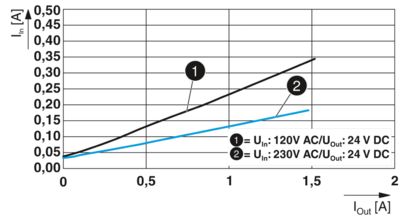

Потребляемый ток	0,46 A (100 В AC)
	0,37 A (120 В AC)
	0,2 A (230 В AC)
	0,2 A (240 В AC)
Номинальная потребляемая мощность	37 ВА
Защитная схема	Защита от перенапряжений при переходных процессах; Варистор
Время включения, типовое	500 мс
Входной предохранитель	3,15 A (инертного типа, внутренний)
Ток утечки на PE	< 0,25 мА (264 В AC, 60 Гц)
Ток утечки на PE	0,18 мА (264 В AC, 60 Гц)
Режим DC
Диапазон входных напряжений	110 В DC ... 250 В DC -20 % ... +40 >#/td###
Тип напряжения питания	Пост. ток
Потребляемый ток	0,4 A (110 В DC)
Потребляемый ток	0,17 A (250 В DC)

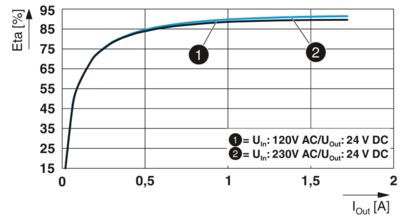

КПД	тип. 89,2 % (120 В AC)
КПД	тип. 90,7 % (230 В AC)
Выходная характеристика	U/I Advanced
Номинальное напряжение	24 В DC
Диапазон настройки выходного напряжения (USet)	24 В DC ... 28 В DC (постоянной мощности)
Номинальный ток на выходе (IN)	1,3 A
Статичный Boost (IStat.Boost)	1,625 A (≤ 40 °C)
Динамический Boost (IDyn.Boost)	2,6 A (≤ 60 °C (5 c))
Oграничение рабочих характеристик	> 60 °C (2,5 %/K)
Устойчивость к обратной связи	≤ 35 В DC
Защита от перенапряжения на выходе (OVP)	≤ 32 В DC
Рассогласование	< 0,5 % (Изменение нагрузки статическое 10 % ... 90 %)
	< 2 % (Динамическое изменение нагрузки 10 % ... 90 %, (10 Гц))
	< 0,1 % (отклонение входного напряжения ±10 %)
Остаточная пульсация	< 40 мB(ДА) (при номинальном значении)
Защищен от короткого замыкания	да
Устойчивость в холостом режиме	да
Выходная мощность	30 Вт
	38 Вт
	60 Вт
Рассеиваемая мощность, без нагрузки, макс.	< 0,4 Вт (230 В AC)
Рассеиваемая мощность, без нагрузки, макс.	< 0,4 Вт (120 В AC)
Рассеиваемая мощность, номинальная нагрузка, макс.	< 3,7 Вт (120 В AC)
Рассеиваемая мощность, номинальная нагрузка, макс.	< 3,1 Вт (230 В AC)
Коэффициент амплитуды	тип. 1,71 (120 В AC)
Коэффициент амплитуды	тип. 1,94 (230 В AC)
Время нарастания	50 мс (UOut = 10 % ... 90 %)
Возможность параллельного подключения	да, резервирование и повышение мощности
Возможность последовательного подключения	да
Сигнал (настраиваемый)
Цифровой	0 В DC 24 В DC 30 мА
По умолчанию	24 В DC 30 мА 24 В пост. тока для UOut > 0,9 x USet

Вход
Тип подключения	Зажимы Push-in
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	2,5 мм²
Сечение одного гибкого провода/клеммы с наконечником мин.	0,25 мм²
Сечение одного гибкого провода/клеммы с наконечником макс.	2,5 мм²
Сечение провода AWG мин.	24
Сечение провода AWG макс.	14
Длина снятия изоляции	10 мм
Выход
Тип подключения	Зажимы Push-in
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	2,5 мм²
Сечение одного гибкого провода/клеммы с наконечником мин.	0,25 мм²
Сечение одного гибкого провода/клеммы с наконечником макс.	2,5 мм²
Сечение провода AWG мин.	24
Сечение провода AWG макс.	14
Длина снятия изоляции	10 мм
Сигнал
Тип подключения	Зажимы Push-in
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	2,5 мм²
Сечение одного гибкого провода/клеммы с наконечником мин.	0,25 мм²
Сечение одного гибкого провода/клеммы с наконечником макс.	2,5 мм²
Сечение провода AWG мин.	24
Сечение провода AWG макс.	14
Длина снятия изоляции	10 мм

Виды подачи сигнала	СИД
Сигнальный выход
POut	> PThr (СИД горит желтым, выходное напряжение > PThr зависит от положения поворотного переключателя)
UOut	> 0,9 x USet (СИД горит зеленым цветом)
UOut	< 0,9 x USet (Светодиод мигает зеленым цветом)

Количество фаз	1
Напряжения изоляции на входе / выходе	4 кВ AC (Типовое исп.)
Напряжения изоляции на входе / выходе	3 кВ AC (Выборочное исп.)
Частота переключения	2,00 кГц ... 35,00 кГц (Ступень вспомогательного преобразователя)
	30,00 кГц ... 150,00 кГц (Ступень ФЧХ)
	80,00 кГц ... 150,00 кГц (Ступень главного преобразователя)

Тип изделия	Источник питания
Серия изделий	QUINT POWER
MTBF (IEC 61709, SN 29500)	> 1904000 ч (25 °C)
	> 1107000 ч (40 °C)
	> 486000 ч (60 °C)
Директива по защите окружающей среды	Директива RoHS 2011/65/EU
	WEEE
	Reach

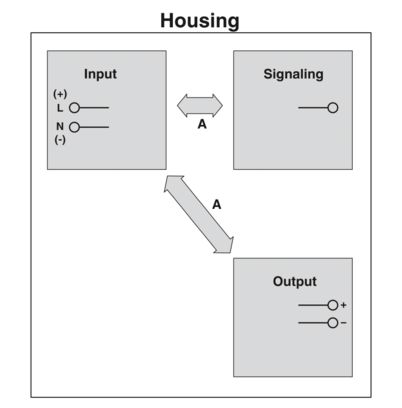

Изоляционные характеристики
Степень защиты	II
Степень загрязнения	2
Ожидаемый срок службы (электролитические конденсаторы)
Ток	1,3 A
Температура	40 °C
Время	150000 ч
Дополнительный текст	120 В AC
Ожидаемый срок службы (электролитические конденсаторы)
Ток	1,3 A
Температура	40 °C
Время	215000 ч
Дополнительный текст	230 В AC
Ожидаемый срок службы (электролитические конденсаторы)
Ток	1,3 A
Температура	25 °C
Время	424000 ч
Дополнительный текст	120 В AC
Ожидаемый срок службы (электролитические конденсаторы)
Ток	1,3 A
Температура	25 °C
Время	609000 ч
Дополнительный текст	230 В AC

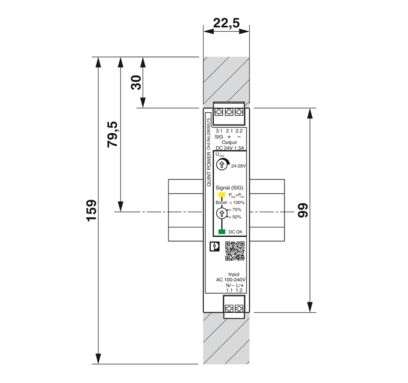

Чертеж
Ширина	22,5 мм
Высота	106 мм
Глубина	90 мм
Установочный размер
Монтажное расстояние справа/слева	0 мм / 0 мм
Монтажное расстояние сверху/снизу	30 мм / 30 мм

Тип монтажа	Установка на монтажную рейку
Указания по монтажу	Установка на монтажную рейку
Защитное покрытие	нет

Класс воспламеняемости согласно UL 94 (корпуса / клеммы)	V0
Материал корпуса	Пластик
Исполнение корпуса	Поликарбонат
Исполнение крышки	Поликарбонат

Условия окружающей среды
Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Температура окружающей среды (протестировано по типу запуска)	-40 °C
Рабочая высота	≤ 5000 м (> 2000 м, следует учитывать снижение характеристик)
Климатический класс	3K3 (согласно EN 60721)
Макс. допустимая отн. влажность воздуха (при эксплуатации)	≤ 95 % (при 25 °C, без выпадения конденсата)
Ударопрочность	18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Вибрация (при эксплуатации)	< 15 Гц, амплитуда ±2,5 мм; 15 Гц ... 100 Гц: 2,3 g 90 мин. (согласно МЭК 60068-2-6)
Temp Code	T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

Стандарт - требования к сетям питания (ограничение гармонических искажений)	EN 61000-3-2
Стандарт - электробезопасность	IEC 61010-2-201 (SELV)
Стандарт - безопасные малые напряжения	IEC 61010-1 (SELV)
Стандарт - безопасные малые напряжения	МЭК 61010-2-201 (PELV)
Стандарт - безопасная изоляция	МЭК 61558-2-16
Стандарт - безопасная изоляция	IEC 61010-2-201
Стандарт: Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования	МЭК 61010-1
Стандарт - безопасность трансформаторов	EN 61558-2-16
Стандарт - Устройства электропитания для низкого напряжения с выходом постоянного тока	EN 61204-3
Категория перенапряжения
EN 61010-1	II (≤ 5000 м)
EN 62477-1	III (≤ 2000 м)

SIQ	CB-Scheme (IEC 61010-1, IEC 61010-2-201)
Сертификация UL	UL Listed UL 61010-1
	UL Listed UL 61010-2-201
	UL 1310 Class 2 Power Units
	UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)

Электромагнитная совместимость	Соответствие директиве EMV 2014/30/EU
Требования по ЭМС к степени эмиссии помех	EN 61000-6-3
Требования по ЭМС к степени эмиссии помех	EN 61000-6-4
Требования по ЭМС к помехозащищенности	EN 61000-6-1
Требования по ЭМС к помехозащищенности	EN 61000-6-2
Требования по ЭМС Энергоснабжение	IEC 61850-3 (G,H)
Требования по ЭМС Энергоснабжение	EN 61000-6-5 (коммутационные устройства)
Излучение кондуктивных помех
Стандарты/нормативные документы	EN 55016
Стандарты/нормативные документы	EN 61000-6-3 (класс B)
Излучение помех
Стандарты/нормативные документы	Дополнительный основной стандарт EN 61000-6-5 (помехоустойчивость коммутационных устройств), МЭК/EN 61850-3 (энергоснабжение)
Излучение помех
Стандарты / нормативные документы	EN 55016
Стандарты / нормативные документы	EN 61000-6-3 (класс B)
Токи высшей гармоники
Стандарты / нормативные документы	EN 61000-3-2
Стандарты / нормативные документы	EN 61000-3-2 (класс A)
Диапазон частот	0 кГц ... 2 кГц
Фликер
Стандарты / нормативные документы	EN 61000-3-3
Диапазон частот	0 кГц ... 2 кГц
Разряд статического электричества
Стандарты / нормативные документы	EN 61000-4-2
Разряд статического электричества
Разряд между контактами	8 кВ (Уровень контроля 4)
Воздушный разряд	8 кВ (Уровень контроля 3)
Примечания	Критерий A
Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
Электромагнитное высокочастотное поле
Диапазон частот	80 МГц ... 1 ГГц
Напряженность проверочного поля	20 В/м (Уровень контроля 3)
Диапазон частот	1 ГГц ... 6 ГГц
Напряженность проверочного поля	10 В/м (Уровень контроля 3)
Примечания	Критерий A
Быстрые переходные процессы (всплески)
Стандарты / нормативные документы	EN 61000-4-4
Быстрые переходные процессы (всплески)
Вход	4 кВ (Уровень контроля 4 - асимметричный)
Выход	4 кВ (Уровень контроля X — асимметричный)
Сигнал	4 кВ (Уровень контроля X — асимметричный)
Примечания	Критерий A
Нагрузка при ударном напряжении (импульсное перенапряжение)
Стандарты / нормативные документы	EN 61000-4-5
Нагрузка при ударном напряжении (импульсное перенапряжение)
Вход	2 кВ (Уровень контроля 4 - симметричный)
Вход	4 кВ (Уровень контроля 4 - асимметричный)
Выход	1 кВ (Уровень контроля 3 - симметричный)
Выход	2 кВ (Уровень контроля 3 - асимметричный)
Сигнал	0,5 кВ (Уровень контроля 2 - симметричный)
Сигнал	1 кВ (Уровень контроля 2 - асимметричный)
Примечания	Критерий A
Влияние помех по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
Влияние помех по цепи питания
Вход/выход/сигнал	асимметричный
Диапазон частот	0,15 МГц ... 80 МГц
Примечания	Критерий A
Напряжение	10 В (Уровень контроля 3)
Магнитное поле с энергетической частотой
Стандарты / нормативные документы	EN 61000-4-8
Частота	16,67 Гц
	50 Гц
	60 Гц
Напряженность проверочного поля	100 A/м
Дополнительный текст	60 с
Примечания	Критерий A
Частота	50 Гц
Частота	60 Гц
Диапазон частот	50 Гц ... 60 Гц
Напряженность проверочного поля	1 кA/м
Дополнительный текст	3 c
Частота	0 Гц
Напряженность проверочного поля	300 A/м
Дополнительный текст	DC, 60 с
Падение напряжения
Стандарты / нормативные документы	EN 61000-4-11
Напряжение	100 В AC
Частота	60 Гц
Провал напряжения	70 %
Количество циклов	0,5 / 1 / 30 циклов
Дополнительный текст	Уровень контроля 2
Примечания	Критерий A
Провал напряжения	40 %
Количество циклов	5 / 10 / 50 циклов
Дополнительный текст	Уровень контроля 2
Примечания	Критерий B
Провал напряжения	0 %
Количество циклов	0,5 / 1 / 5 / 50 циклов
Дополнительный текст	Уровень контроля 2
Примечания	Критерий B
Импульсное магнитное поле
Стандарты / нормативные документы	EN 61000-4-9
Напряженность проверочного поля	1000 A/м
Примечания	Критерий A
Затухающие синусоидальные колебания (круговая волна)
Стандарты / нормативные документы	EN 61000-4-12
Вход	2 кВ (симметричный)
Вход	4 кВ (асимметричный)
Примечания	Критерий A
Ассиметричные помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-16
Тестовый уровень 1	16,67 Гц 50 Гц 60 Гц (Уровень контроля 2)
Напряжение	30 В (10 c)
Тестовый уровень 2	16,67 Гц 50 Гц 60 Гц (Уровень контроля 4)
Напряжение	300 В (1 c)
Примечания	Критерий A
Затухающая колеблющаяся волна
Вход / выход / сигнал	1 кВ (симметричный)
Вход / выход / сигнал	2,5 кВ (асимметричный)
Примечания	Критерий A
Критерии
Критерий А	Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B	Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Критерий C	Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элементов управления.

Номер артикула	2909575
Упаковочная единица	1 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	CMPI13
GTIN	4055626356471
Вес/шт. (с упаковкой)	240 g
Вес/шт. (без упаковки)	240 g
Номер таможенного тарифа	85044095
Страна происхождения	VN
