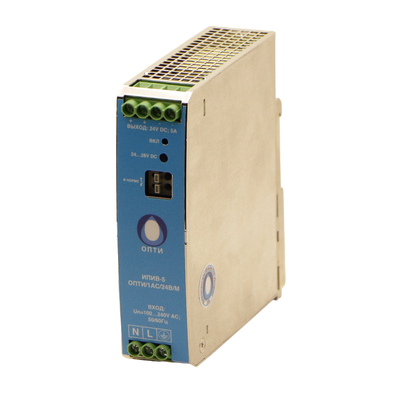

Однофазные импульсные источники питания серии ИПИВ-…-ОПТИ AC/DC в исполнении на DINрейку преобразуют входной переменный ток в постоянный.
Особенности:
- винтовое подключение проводников;
- широкий диапазон входного напряжения: 85…264 В AC / 120…370 В DC;
- номинальное выходное напряжение 12, 24 или 48 В DC;
- материал корпуса: коррозионностойкий металл;
- температурный диапазон при эксплуатации: -400С … + 700С;
- возможность параллельного подключения до 5 модулей.
110 мм х 124 мм х 32 мм (ГхВхШ)
0,49 кг
IP20
DIN-рейка, релейный выход (NC)
Вход:
~85… ~264 В AC
120 … 370 В DC
47..63 Гц
Выход:
12 В DC (11,8…14 В DC)
Iном = 10 A (-25…+55С°/60С°) *
Iмах = 15 А (3 с)
Буферизация > 20 мс
Условия эксплуатации
-40 °C …+ 70 °C
0% … 95% НR
Пуск от -45 °C
| НАИМЕНОВАНИЕ ПАРАМЕТРА, ТЕХНИЧЕСКОЙ ХАРАКТЕРИСТИКИ | ИПИВ-10-ОПТИ/1АС/12В/М | ИПИВ-16-ОПТИ/1АС/12В/М | ||
| Артикул для заказа | Арт. 3199095-М | Арт. 3199096-М | ||
| Условия эксплуатации | Влажность окружающей среды (без образования конденсата) | 0%...95% RH | 0%...90% RH | |
| Температурный диапазон при эксплуатации | -40 °C …+ 70 °C | |||
| Температурный диапазон при хранении и транспортировке | -40 °C …+ 85 °C | |||
| Степень загрязнения окружающей среды | 2 | |||
| Способ монтажа изделия | DIN-рейка TS35, горизонтально По бокам: зазор > 5 мм от пассивных устройств или > 15 мм от оборудования, активно излучающего тепло Сверху и снизу: зазор > 20 мм | |||
| Материал корпуса | коррозионно-устойчивый металл | |||
| Степень защиты корпуса по ГОСТ 14254-2015 | IP 20 | |||
| Возможность параллельного подключения одинаковых источников питания | нет | |||
| Возможность последовательного подключения одинаковых источников питания(2 шт. с применением диодов Шоттки) |  | |||
| Защита изделия по параметрам | повышенная температура (гистерезис +90°C / +60°C), короткое замыкание (автовосстановление через < 10 с), перегрузка по току* (автовосстановление),повышенное напряжение на нагрузке (не более 18 В DC) | повышенная температура (не более +80 °C), короткое замыкание (автовосстановление через < 10 с), перегрузка по току* (автовосстановление), повышенное напряжение на нагрузке (не более 18 B DC) | ||
| Вход | Номинальное напряжение | ~100... ~240 В AC (универсальный вход) | ||
| Диапазон допустимых значений напряжения | ~85… ~264 В AC / 120 … 370 В DC | |||
| Диапазон частот переменного тока | 50/60 Гц (47…63 Гц) | |||
| Ток утечки на землю, не более | 1,0 мА | 0,5 мА | ||
| Потребляемый ток (при 230 В АС / 115 В АC), не более | 0,75 A / 1,5 A | 1,5 A / 3,0 A | ||
| Пусковой ток (при 230 В АС / 115 В АC), не более | 30 А / 15 A | |||
| Выход | Номинальное напряжение Uном | 12 В ± 1% DC | 12 В ± 2% DC | |
| Диапазон регулировки выходного напряжения | 11,8 … 14 В DC (регулировка потенциометром) | 12 … 14 В DC (регулировка потенциометром) | ||
| Номинальный выходной ток Iном (при Uном) | 10 А | 16 А | ||
| Максимальный выходной ток (при Uном) | 15 А (3 с) | 24 А (3 с) | ||
| Время перекрытия при провалах входного напряжения | >20 мс | |||
| Зависимость выходной мощности от температуры |  |  | ||
| Зависимость выходной мощности от входного напряжения |  |  | ||
| Светодиодная индикация | Есть (постоянное свечение-ОК, мерцание-перегрузка, выкл. – неисправность) | |||
| Беспотенциальный контакт для индикации рабочего состояния изделия | Есть (30 В DC; 1 A нормально замкнутый контакт NC при UВЫХ > 90% UВЫХ_N) | |||
| Координация изоляции | Диэлектрическая прочность(в течение 1 мин. при Iутечки < 10 мА) | вход/выход | > 3000 В AC | |
| вход/корпус (заземление) | > 1500 В AC | > 2000 В AC | ||
| выход/корпус (заземление) | > 500 В AC | |||
| Сопротивление изоляции (испытательное напряжение 500 В DC) | > 50 МОм | |||
