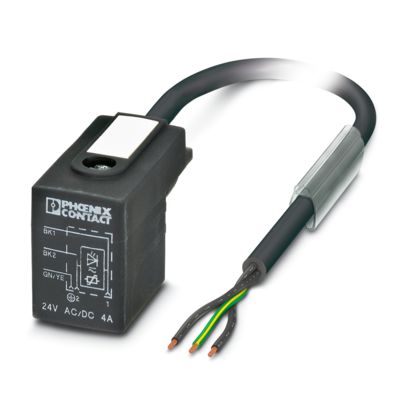

Кабель для датчиков и исполнительных устройств, 3-контактный, ПВХ, черный RAL 9005, свободный конец, к Штекеры для клапана B (10 мм), с 1 светодиодный индикатор, Соединение: Варистор, длина кабеля: 3 м
| Тип изделия | Кабель для датчика/исп. элем. со штекерами для клапана |
| Применение | Стандартн. |
| Полюсов | 3 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | нет |
| Изоляционные характеристики |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, уплотнение | TPU |
| Материал корпуса штекера для клапана | TPU |
| Материал контакт | CuSn |
| Материал контактной вставки штекера для клапана | PA 6.6 |
| Материал, контактная поверхность | Sn |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 24 В AC |
| 24 В DC |
| Номинальный ток IN | 4 A |
| Параметры штекера клапана |
| Крепежные винты | M3 x 29 |
| Индикатор состояния | 1 светодиодный индикатор |
| Индикатор состояния имеется | да |
| Подключение 1 |
| Конструкция | свободный конец |
| Подключение 2 |

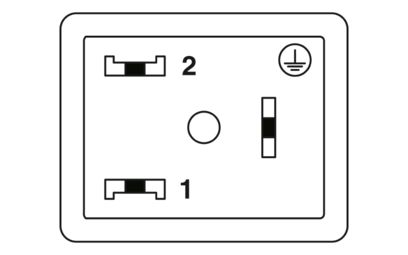

| Конструкция | Штекеры для клапана B (10 мм) |
| Полюсов | 3 |
| Материал | CuSn (Контакт) |
| Sn (Поверхность контакта) |
| PA 6.6 (Держатель контактов) |
| TPU (Корпус) |

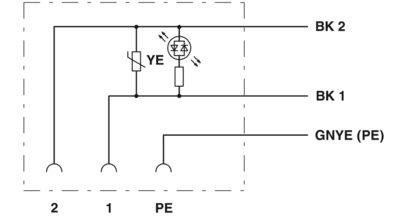

| Защитная схема | Варистор |
| Длина кабеля | 3 м |
| ПВХ черного цвета [ПВХ] |

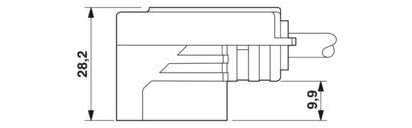

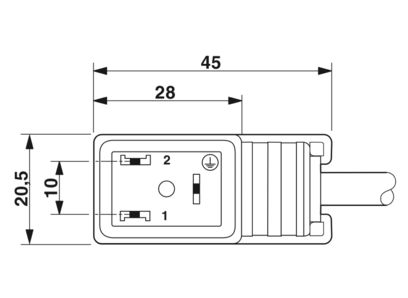

| Размерный чертеж |  |
| Вес проводника | 38,6 кг/км |
| UL AWM Style | 2464 |
| Полюсов | 3 |
| Экранирован. | нет |
| Тип кабеля | ПВХ черного цвета [ПВХ] |
| Конструкция кабеля, сигнальная линия | 16x 0,20 мм |
| AWG, сигнальная линия | 20 |
| Сечение жил кабеля | 3x 0,5 мм² |
| Диаметр проводника вкл. изоляцию | 1,5 мм ±0,05 мм |
| Наружный диаметр кабеля | 4,80 мм ±0,2 мм |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | ПВХ |
| Отдельная жила, цвет | черный 1, черный 2, зеленый/желтый |
| Общая скрутка | 3 жилы в скрутке |
| Сопротивление кабеля, макс. | 39 Ом/км (при 20 °C) |
| Сопротивление изоляции | ≥ 20 МОм*км |
| Номинальное напряжение, кабель | 300 В |
| Испытательное напряжение | 1200 В |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, при жесткой прокладке | 24 мм |
| Негорючесть | DIN VDE 0482 |
| DIN EN 50265-2-1 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) |
| Условия окружающей среды |
| Степень защиты | IP65 |
| IP67 |
| Температура окружающей среды (при эксплуатации) (Штекер клапана) | -20 °C ... 85 °C (Вентильный штекер) |
| Соединители для клапанов |
| Обозначение стандарта | Разъемы для клапанов |
| Стандарты/нормативные документы | EN 175301-803 |
| Номер артикула | 1415926 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | AF1DCA |
| GTIN | 4055626054919 |
| Вес/шт. (с упаковкой) | 131 g |
| Вес/шт. (без упаковки) | 126,3 g |
| Номер таможенного тарифа | 85444290 |
| Страна происхождения | PL |
