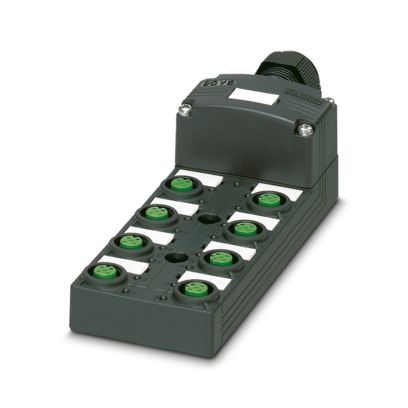

Распредкоробка, применение: Стандартн., тип подключения: Розетка M12 Пластик, количество гнезд: 8, полюсов: 5, кодирование: A, гнездо для платы: Двойной, индикатор состояния: да, PNP; годключение магистрального кабеля: вставные винтовые клеммы 180°, экранирование: нет
| Указание по документации | Подробную информацию об используемых соединителях для печатных плат см. в разделе «Технические данные» артикула MC 1,5/10-STF-3,5 - 1847204 |
| Указание по монтажу | ПРЕДУПРЕЖДЕНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен степень защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельной стяжки. |
| Указание по применению | Перед вводом в эксплуатацию закрыть свободные гнезда. Подходящие заглушки можно найти в разделе «Принадлежности». |
| Тип изделия | Распредкоробка |
| Применение | Стандартн. |
| Полюсов | 5 |
| Количество гнезд | 8 |
| Механические ключи | A |
| СИД | да |
| Локальная диагностика |
| Контролируемая функция | Электропитание |
| оптическое представление | LED зел. |
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Локальная диагностика | Электропитание LED зел. |
| Отображение состояния ввода-вывода LED желт. |
| Номинальное напряжение UN | 24 В DC |
| Общий номинальный ток | 10 A |
| Нагрузочная способность по току на 1 цепь, макс. | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Соединение провода |
| Тип подключения, датчик / исполнительный элемент | Розетка M12 |
| Сечение проводников Сигнальный провод гибкий | 0,14 мм² ... 1,5 мм² |
| Сечение проводников Питающее напряжение гибкое | 0,14 мм² ... 1,5 мм² |
| Сечение AWG Сигнальный провод гибкий | 26 ... 16 |
| Сечение AWG Питающее напряжение гибкое | 26 ... 16 |
| Длина снятия изоляции Сигнальный провод | 7 мм |
| Длина снятия изоляции Электропитание | 7 мм |
| Длина зачищенной части оболочки | 50 мм (Магистральный кабель) |
| Момент затяжки винтов крышки | 1 Нм |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,4 Нм |
| Момент затяжки монтажного винта крепления корпуса | 0,5 Нм |
| Момент затяжки накидной гайки | 2,5 Нм |
| Разводка подсоединений |
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = WH |
| 1 / 2 (B) = GYPK |
| 2 / 4 (A) = GN |
| 2 / 2 (B) = RDBU |
| 3 / 4 (A) = YE |
| 3 / 2 (B) = WHGN |
| 4 / 4 (A) = GY |
| 4 / 2 (B) = BNGN |
| 5 / 4 (A) = PK |
| 5 / 2 (B) = WHYE |
| 6 / 4 (A) = RD |
| 6 / 2 (B) = YEBN |
| 7 / 4 (A) = BK |
| 7 / 2 (B) = WHGY |
| 8 / 4 (A) = VT |
| 8 / 2 (B) = GYBN |
| 1-8 / 1 (+ 24 V) = BN |
| 1-8 / 3 (0 V) = BU |
| 1-8 / 5 (PE) = GNYE |
| Индикатор состояния имеется | да |

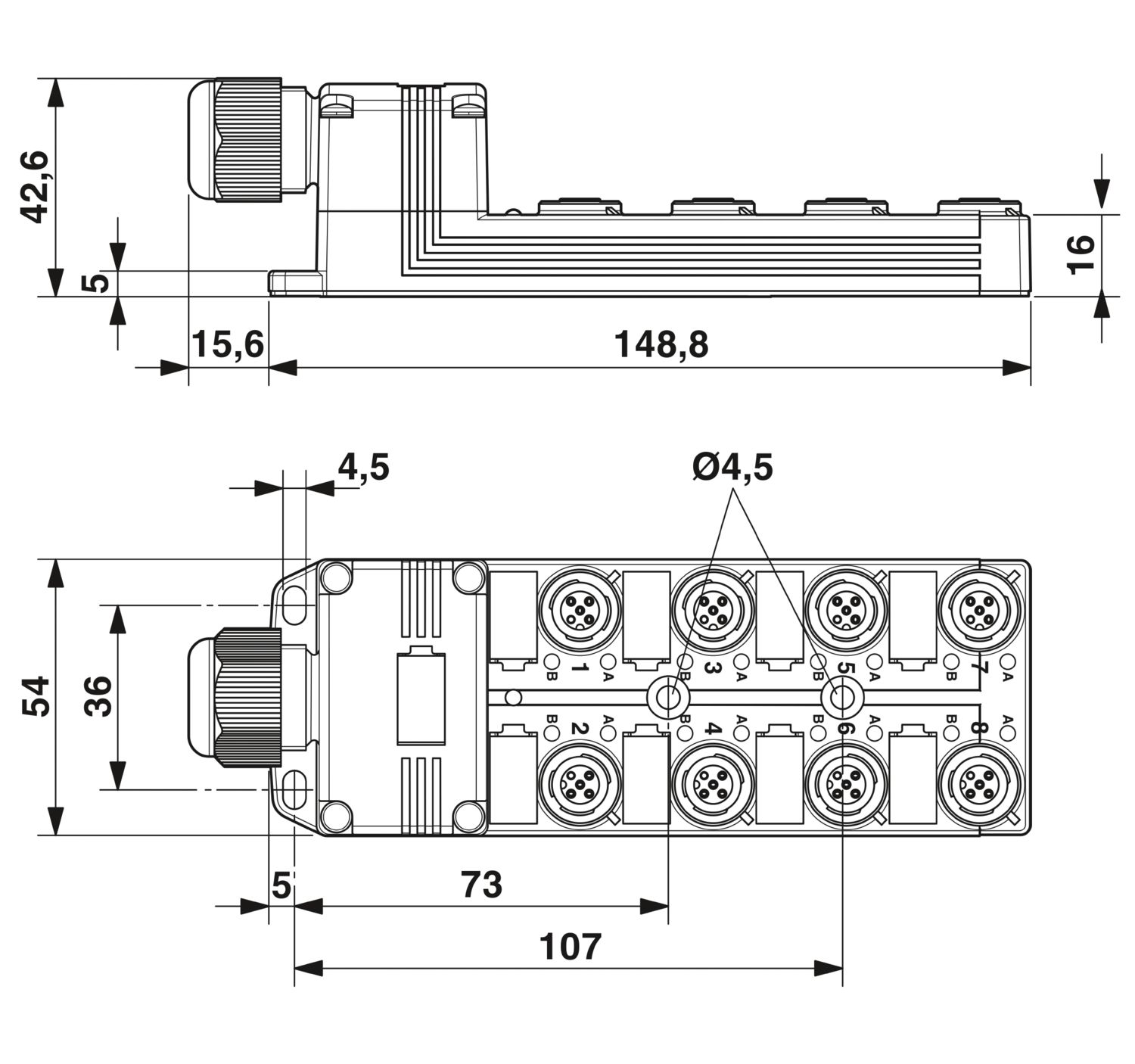

| Чертеж |  |
| Ширина | 54 мм |
| Высота | 43 мм |
| Длина | 149 мм |
| Материал Резьбовая втулка | PBT |
| Материал Корпус | PBT |
| Материал Заливочная масса | PUR |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, уплотнение Уплотнительное кольцо | NBR |
| Материал, контакт | Сплав меди |
| Материал, контактная поверхность | позолоченный |
| Материал, держатель контакта | PA |
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал держателя контакта, сторона магистрального кабеля | PA |
| Материал, контактная поверхность, сторона магистрального кабеля | Sn |
| Наружный диаметр кабеля | 7 мм ... 12 мм |
| Тип подключения | вставные винтовые клеммы |
| Условия окружающей среды |
| Степень защиты | IP65 |
| IP67 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C |
| M12 |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | МЭК 61076-2-101 |
| Номер артикула | 1452851 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | AF3CBD |
| Страница каталога | Стр. 263 (C-2-2019) |
| GTIN | 4046356553711 |
| Вес/шт. (с упаковкой) | 228,8 g |
| Вес/шт. (без упаковки) | 183,1 g |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | DE |
