1-канальный преобразователь аналоговых выходных сигналов постоянного тока
с гальванической развязкой, с функцией контроля целостности цепи выходной
нагрузки. Преобразователи с гальванической развязкой общепромышленного
применения служат для развязки и преобразования аналоговых сигналов тока
или напряжения в нормированные сигналы тока и напряжения. На входе модуля
поддерживаются активные приборы в 2-проводном исполнении.
■ Корпус 12.5 мм
■ Съемные винтовые терминалы
■ Мониторинг целостности
выходной цепи
■ Вход: 4…20 мА
■ Выход: 4…20 мА
■ Шина питания TBUS
■ Соединитель TBUS в комплекте
Основные характеристики
Диапазон рабочего напряжения питания
Потребляемая мощность
24 В DC ±10%
< 1.2 Вт (выход по току), < 0.5 Вт (выход по напряжению)
Входные / выходные параметры
Сигнал на входе / выходе
Предельные значения нагрузки
Время отклика
Активный 4…20 мА (HART) / Активный 4…20 мА (HART)
< 650 Ом (сопротивление нагрузки по току), ток при нагрузке по напряжению < 5 мА
< 5 мс
Точность
Основная приведенная погрешность
Температурный дрейф
0.1% диапазона измерения (Типовое значение: 0.05% диапазона измерения)
0.005% диапазона измерения / °C
Конфигурация
Кол-во входов / выходов 1 вход, 2 выхода
Температура и влажность
Рабочий диапазон температур
Диапазон температур хранения
Относительная влажность
-20…+60 °C
-40…+80 °C
10…95% без образования конденсата
Сведения по изоляции и диэлектрической прочности
Прочность изоляции
Диэлектрическая прочность
Между входом и выходом, между входом, выходом и цепью питания ≥100 МОм (500 В DC)
Между входом и выходом, между входом, выходом и цепью питания ≥2000 В AC/мин
Сведения по сертификации ТР ТС 020/2011 В соответствии с ГОСТ Р МЭК 61326-1-2014, ГОСТ IEC 61326-3-1-2015
Сведения по надежности
Средняя наработка на отказ MTBF
Назначенный срок службы
Режим работы
80000 ч
Не менее 10-ти лет
Непрерывный, круглосуточный
Индикация
Питание LED Зеленый
Целостность выходной цепи Обрыв: сопротивление нагрузки > 50 кОм - ток входной цепи падает до 1 мА
Короткое замыкание: сопротивление нагрузки <70 Ом - ток входной цепи падает до 1 мА
Подключение
Съемные клеммные блоки
Сечение проводников
Длина зачистки оболочки кабеля
Момент затяжки винтового зажима
Винтовой зажим
0,2 … 2,5 мм2
7 мм
0,5 … 0,6 Нм
Монтаж
Тип монтажа
Высота DIN-рейки
Положение при монтаже
На DIN-рейку (35 мм), Пружинный стальной зажим
мин. 7,5 мм. Для свободного снятия с DIN-рейки при использовании соединителей шины
питания рекомендуется применение DIN-рейки с высотой 15 мм
Горизонтально, Вертикально или с поворотом на 180°

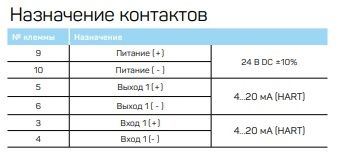

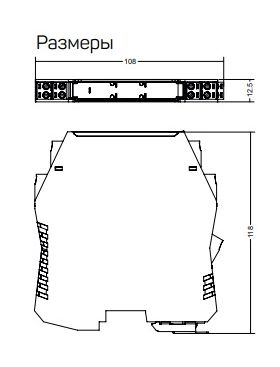

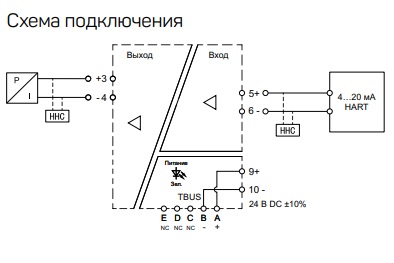

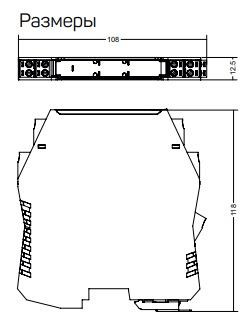

Размеры
Ширина х Высота х Толщина 108 х 116 х 12.5
