- Подключение нагрузки по схеме звезда и треугольник без нейтрали.
- Подключение нагрузки по схеме звезда c нейтралью. (для ТРМ-3MN)
- 5 способов управления тиристорами (выбирается пользователем)
- Широкий диапазон напряжения питания нагрузки - 100 … 480 VAC (либо 30 … 150 VAC - по исполнениям) и частотой - 45 ... 65 Гц.
- Встроенные быстродействующие предохранители для защиты тиристоров
- Линеаризация зависимости выходного напряжения или мощности от входного сигнала
- Управление - ток 4…20мА или 0…20мА, напряжение 0...5 VDC, 0...10 VDC; Переменный резистор; Настройка с панели управления; Интерфейс RS-485 по протоколу Modbus RTU
- Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора «Авария» к контактам реле. При обнаружении ошибки регулятор отключает нагрузку.
ПРИМЕНЕНИЕ ТИРИСТОРНЫХ РЕГУЛЯТОРОВ
Тиристорные регуляторы (далее по тексту – регуляторы) предназначены для плавной регулировки мощности активных и индуктивных нагрузок: ламп, нагревателей, трансформаторов и некоторых других типов нагрузок. Терморегулятор или программируемый логический контроллер в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления
Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия, а так же для плавного запуска асинхронных двигателей в случае вентиляторной характеристики его нагрузки. Допускается управлять нагревателями, подключенными через трансформатор. При этом не допускается работа на ненагруженный трансформатор.
Регуляторы могут управляться вручную с помощью потенциометра, а так же от любого устройства управления: постоянным напряжением 0-10В, (0-5В) или током 0-20мА, (4-20мА), например, от контроллера температуры, а так же через интерфейс RS-485 по протоколу Modbus RTU.
В ТРМ-3М реализовано пять способов регулировки мощности
| Изменением фазового угла (фазы) открывания тиристора. Регулировка мощности изменением угла (фазы) открывания тиристора (Phase Angle) – мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения. Имеется функция линеаризации. Она позволяет линейно изменять напряжение или U2 (мощность при постоянном сопротивлении нагрузки) на нагрузке. |
 | Числоимпульсный способ управления. Тиристор включается в момент перехода через ноль сетевого напряжения (Zero Crossing) на весь период. Мощность в нагрузке пропорциональна соотношению числа периодов во включённом к общему числу периодов. |
| Пакетный способ управления индуктивной нагрузкой.
Тиристор открывается с заданной задержкой включения – DT (Delay Triggering) и удерживается открытым в течении числа периодов пропорционально заданной мощности. Мощность в нагрузке определяется числом периодов «N» во включённом состоянии за определённое количество периодов «T».
При этом N = T * P/100,
где Т-количество периодов,
Р - мощность в %.
Данный способ позволяет компенсировать броски тока при коммутации индуктивной нагрузки.
Упреждение DT задаётся пользователем – см. пункт 13.3 руководства по эксплуатации, параметр - .jpg)
|
 | Пакетный способ управления с режимом плавного пуска «разогрева». В начале каждой пачки выходная мощность сначала плавно нарастает от 0 до 100% (режим Phase Angle) за заданное число периодов. Затем выдаётся 100% мощности в течение времени, пропорционального уставке. Мощность на выходе пропорциональна соотношению длительности пачек периодов и периода следования пачек. P= T/N где Т - количество периодов, N = n+d где n – периоды плавного запуска, d – периоды полного открытия. |
 | Пакетный способ управления с режимом однократного плавного пуска «разогрева». Перед выдачей первой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle) в течение заданного времени, затем происходит переход к пакетному управлению. Затем пачки периодов выдаются без разгона, в начале пачки тиристор открывается в момент перехода напряжения через ноль и удерживается открытым в течении числа периодов пропорционально заданной мощности. |
ВНИМАНИЕ! Тиристорные регуляторы не предназначены для работы с постоянным током!

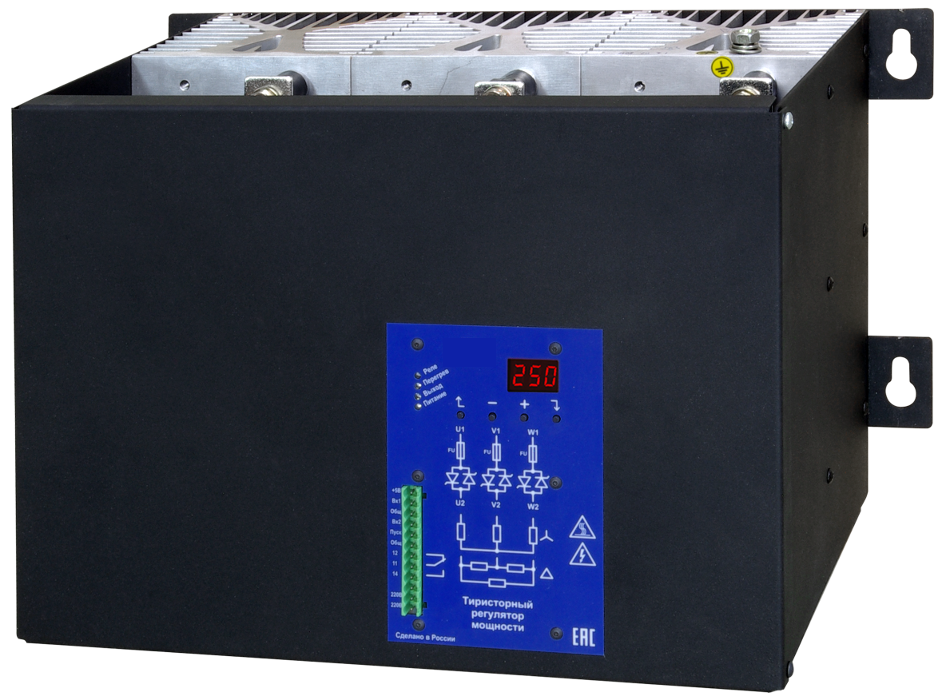

КОНСТРУКЦИЯ РЕГУЛЯТОРА МОЩНОСТИ
Регуляторы представляют собой модули тиристоров с охладителем, быстродействующие предохранители и контроллер управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком тиристоров.
ПРИНЦИП РАБОТЫ
Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.
Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
Модуль тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.
| В режиме максимальной мощности (тиристоры открыты полностью) работа тиристорного блока выглядит так: | В режиме 50% мощности (тиристоры открыты на середине полупериода) работа тиристорного блока выглядит так (режим Phase Angle): |
 |  |
ЗАВИСИМОСТЬ УСТАНОВКИ ОТ СИГНАЛА УПРАВЛЕНИЯ
Уставка регулируется от P.Lo до P.Hi. Уставка будет равна P.Lo при уровне сигнала на входе 1 1.Lo и ниже. Уставка будет равна P.Hi при уровне сигнала на входе P.Hi и выше. Между двумя этими значения присутствует плавное регулирование от P.Lo до P.Hi (см. "Подменю настройки входа 1" руководства по эксплуатации).
Пример: Вход 1 в режиме 4-20 мА 1.Lo = 4.0 мА, 1.Hi = 20.0 мА. P.Lo = 10%, P.Hi = 90%. При токе через вход 1 4 мА и ниже уставка будет 10%. При токе 20 мА и выше уставка будет 90%. Между 4 и 20 мА уставка будет плавно регулироваться. При 12 мА уставка будет равна 50>#/p###
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-3М
| Напряжение питания схемы управления | 180-250В, 45-65Гц |
| Напряжение питания нагрузки | 100-480В, 45-65Гц (для стандартного исполнения), 30-130В, 45-65Гц (для исполнения ТРМ-3М-ХХХ-70-RS485), 30-130В, 45-65Гц ((для исполнения ТРМ-3МN-ХХХ-70-RS485) |
| Ток нагрузки, максимальный (по исполнениям), A | 30, 45, 60, 80,100, 125, 150, 180, 230, 300, 380, 450, 580, 720 1) |
| Ток нагрузки действующий при 100% мощности, не менее (см. раздел "Предупреждения"! руководства по эксплуатации) | 1% Iном |
| Способы регулирования мощности в нагрузке | |
| Изменением угла (фазы) открывания тиристора (Phase Angle - см. таблицу выше) | |
| Числоимпульсный способ управления - включение тиристоров при переходе напряжения через ноль (Zero Crossing- см. таблицу выше) | |
| Пакетный способ управления - см. таблицу выше | |
| Пакетный способ управления с режимом плавного пуска «разогрева»- см. таблицу выше | |
| Пакетный способ управления с режимом однократного плавного пуска «разогрева»- см. таблицу выше | |
| Входные управляющие воздействия | |
| Вход разрешения работы "ПУСК" | Cухой контакт или открытый коллектор NPN-транзистора |
| Вход управления 1 | |
| Входное напряжение управления | 0-5В/0-10В (выбирается в меню) |
| Максимальное допустимое входное напряжение | 11В |
| Входной ток управления | 0-20мА/4-20мА (выбирается в меню) |
| Максимально допустимый входной ток | 40мА |
| Вход управления 2 | |
| Входное напряжение управления | 0-5В |
| Максимальное допустимое входное напряжение | 5,5В |
| Выход управления | |
| Встроенное реле | 1 переключающая группа |
| Максимальное коммутируемое напряжение | 250В (АС1) |
| Максимальное коммутируемый ток | 3А (250В АС1) |
| Прочие | |
| Габаритные и установочные размеры | См. ниже |
| Масса нетто / масса брутто (по исполнениям), кг | |
| ТРМ-3М-30 RS485, ТРМ-3МN-30 RS485 | 2.9 / 3.2 |
| ТРМ-3М-(45-60) RS485, ТРМ-3МN-(45-60) RS485 | 3.2 / 3.4 |
| ТРМ-3М-(80-100) RS485, ТРМ-3МN-(80-100) RS485 | 8.0 / 9.5 |
| ТРМ-3М-(125-180) RS485, ТРМ-3МN-(125-180) RS485 | 8.5 / 10.0 |
| ТРМ-3М-230 RS485, ТРМ-3МN-230 RS485, ТРМ-3МN-230-70-RS485 | 14.1 / 15.3 |
| ТРМ-3М-(300-380) RS485, ТРМ-3М-(300-380) RS485 | 24.4 / 26.4 |
| ТРМ-3М-450 RS485, ТРМ-3МN-450 RS485 | 41.5 / 48.3 |
| ТРМ-3М-580 RS485, ТРМ-3МN-580 RS485 | 40.7 / 47.5 |
| ТРМ-3М-720 RS485, ТРМ-3МN-720 RS485 | 46.3 / 53.6 |
| Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99 | Степень жёсткости 3 (2кВ/5кГц) |
| Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99 | Степень жёсткости 3 (2кВ) |
| Степень защиты по лицевой панели / по силовым шинам | IP20/IP00 |
| Максимальное напряжение изоляции | 2500В/1мин |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Диапазон рабочих температур | -40…+550С* |
| Высота над уровнем моря | до 1000м |
| Режим работы | круглосуточный |
| Энергопотребление платы питания | Не более 2Вт |
| Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше) | |
| 80мм | Не более 14Вт |
| 120мм | Не более 20Вт |
| Удельное тепловыделение | 4,5Вт/А |
| Усилие затяжки сигнальных клемм и клемм питания регулятора | 0,4-0,6Н*м |
| Усилие затяжки винтов крепления предохранителя | |
| Модели с номинальным током до 100А включительно | 3Н*м |
| Модели с номинальным током свыше 100А | 5Н*м |
| Усилие затяжки винтов силового ввода | |
| М6 | 2,5-4Н*м |
| М8 | 5-8Н*м |
| М10 | 7-10Н*м |
| Уровень шума вентиляторов | |
| 80мм | 32Дб |
| 120мм | 50Дб |
| Способ управление тиристором | статический |
| 1) При окружающей температуре выше + 35 °С требуется запас по току, см. рис. 10 руководства по эксплуатации |
ТИПЫ И НОМИНАЛЫ ПРИМЕНЯЕМЫХ ПРЕДОХРАНИТЕЛЕЙ В ЗАВИСИМОСТИ ОТ МОДЕЛИ РЕГУЛЯТОРА
| Ток регулятора, А | Номинал предохранителя | Производители | Колич. | Ток регулятора, А | Номинал предохранителя | Производители | Колич. |
| 30 | RGS4 690В/40А | CHFE | 3 | 180 | RGS4A 660V/200А | MIRO | 3 |
| 45 | RGS4 690В/63А | CHFE | 3 | 230 | RGS4В 690V/250А | CHFE | 3 |
| 60 | RGS4 690В/80А | CHFE | 3 | 300 | RGS4B 690В/315А | MIRO | 3 |
| 80 | RGS4 690В/100А | CHFE | 3 | 380 | RGS7 690В/400А | CHFE | 3 |
| 100 | RGS4А 660В/125А2) | MIRO | 3 | 450 | RGS4B 690В/250А | CHFE | 6 1) |
| 125 | RGS4A 660V/150А | MIRO | 3 | 580 | RGS4B 690В/315А | CHFE | 6 1) |
| 150 | RGS4A 690V/160А | CHFE | 3 | 720 | RGS7 690В/400А | CHFE | 6 1) |
1) В одном канале регулятора, при спаренной установке, следует использовать одинаковые предохранители, т.к. через них будет протекать разный ток , что может привести к срабатыванию обоих предохранителей при отсутствии превышения тока.
2) До Января 2023 г. устанавливался Hinode 660GHX-125.
ВНИМАНИЕ! Если предохранители срабатывают при нормальной работе, возможно, регулятор выбран неправильно. Следует либо ограничить уставку (см. раздел "настройка регулятора" руководства по эксплуатации), либо заменить регулятор на регулятор с большим номинальным током.
ВНИМАНИЕ! При выборе регулятора учитывайте пусковой ток нагрузки, для некоторых типов нагрузок пусковой ток может значительно превышать номинальный. Дополнительно рекомендуем включить режим "разогрева" (плавный пуск).
Быстродействующие предохранители доступны для заказа на нашем сайте. Допускается использование предохранителей других производителей, подходящих по назначению, току, напряжению и быстродействию.
| СХЕМА ПОДКЛЮЧЕНИЯ ТРМ-3М | СХЕМА ПОДКЛЮЧЕНИЯ ТРМ-3МN |
 |  |
ВНИМАНИЕ! Для обеспечения функциональной безопасности требуется установка контактора и снятие напряжения питания нагрузки с тиристорного регулятора при отключении установки или возникновении аварийной ситуации.
ГАБАРИТНЫЕ РАЗМЕРЫ РЕГУЛЯТОРОВ МОЩНОСТИ
| 30А | 45, 60А | 80А |
 |  |  |
| 100, 125А | 150, 180А | 230А |
 |  |  |
| 300А | 380А | 450А, 580А |
 |  |  |
| 720A | ||
 |
