НАЗНАЧЕНИЕ

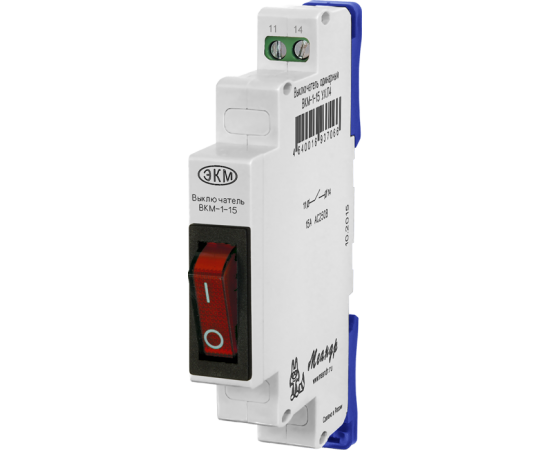

Выключатель одиночный ВКМ-1 (далее Устройство) предназначен для установки в распределительные шкафы для коммутации маломощных нагрузок (релейная автоматика, электромагнитные контакторы, освещение и т.д.).
ОСНОВНЫЕ ОСОБЕННОСТИ
• 1 выключатель;
• максимальный коммутируемый ток 15А/AC250В;
• Корпус шириной 13мм;
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
• Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
• Конденсация влаги на поверхности изделия не допускается;
ГАБАРИТНЫЕ РАЗМЕРЫ
Вес 0.1
Габаритные размеры (ШхВхГ) 13х93х62
Гарантия производителя 2 года
Диапазон рабочих температур -25…+40°С
Номинальный ток нагрузки 15А
Относительная влажность воздуха до 80% (при 25°С)
Сечение подключаемых проводников 2,5
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP20
Страна происхождения Россия
Бренд Меандр
