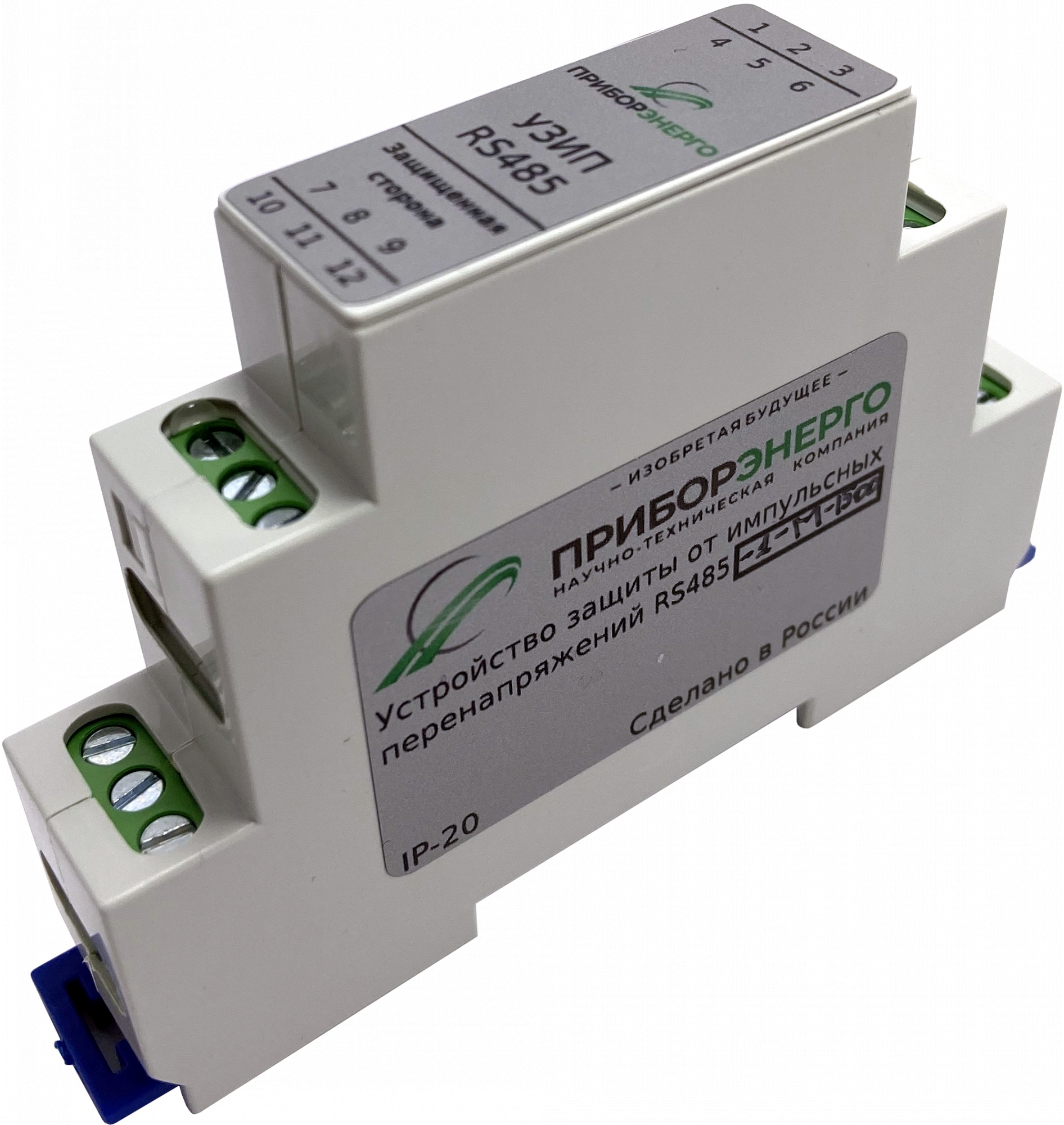

УЗИП RS485 исполнения 2 изготавливают с использованием многокаскадных схем защиты. Применяются устройства для защиты цепей связи, работающими с протоколом RS-485. В качестве грубой защиты в схемах используется газонаполненный разрядник, а в качестве элемента тонкой защиты — диод-суппрессор (TVS), а также в некоторых исполнениях модули блокировки переходных процессов (TBU) от компании Bourns (США).
Такое решение позволяет добиться высокой отводящей способности, достаточно низкого порога срабатывания защиты (напряжение срабатывания УЗИП) и высокой скорости срабатывания.
Данные УЗИП подключаются последовательно в цепи интерфейса RS-485. Предусмотрена возможность подключения устройство защиты rs 485 2 исп как экранированной, так и не экранированной линии интерфейса RS485.
Страна производства Россия
Таблица 1–Технические характеристики и исполнения
| Обозначение | Количество защищаемых пар проводников | Номинальное напряжение, В | Номинальный ток, А | Номинальный разрядный ток In(8/20), кА | Вносимое в линию сопротивление, Ом | Наличие согласующего резистора 120 Ом | Максимальная рассеиваемая мощность TVS- диодов, Вт |
| RS485-1-R | 1 | 6 | 4 | 10 | 4,7 | - | 3000 |
| RS485-2-R | 2 | 6 | 4 | 10 | 4,7 | - | 3000 |
| RS485-1-RT | 1 | 6 | 4 | 10 | 4,7 | есть | 3000 |
| RS485-2-RT | 2 | 6 | 4 | 10 | 4,7 | есть | 3000 |
| RS485-1-RG | 1 | 6 | 4 | 10 | 4,7 | - | 3000 |
| RS485-2-RG | 2 | 6 | 4 | 10 | 4,7 | - | 3000 |
| RS485-1-RTG | 1 | 6 | 4 | 10 | 4,7 | есть | 3000 |
| RS485-2-RTG | 2 | 6 | 4 | 10 | 4,7 | есть | 3000 |
| RS485-1-M | 1 | 6 | 0,25 | 10 | 3,0 | - | 3000 |
| RS485-2-M | 2 | 6 | 0,25 | 10 | 3,0 | - | 3000 |
| RS485-1-MT | 1 | 6 | 0,25 | 10 | 3,0 | есть | 3000 |
| RS485-2-MT | 2 | 6 | 0,25 | 10 | 3,0 | есть | 3000 |
| RS485-1-MG | 1 | 6 | 0,25 | 10 | 3,0 | - | 3000 |
| RS485-2-MG | 2 | 6 | 0,25 | 10 | 3,0 | - | 3000 |
| RS485-1-MTG | 1 | 6 | 0,25 | 10 | 3,0 | есть | 3000 |
| RS485-2-MTG | 2 | 6 | 0,25 | 10 | 3,0 | есть | 3000 |
В таблице 2 приведены общие параметры для всех моделей.
Таблица 2 —Общие параметры
| Параметры | Значение |
| Габаритные размеры, не более, мм | 95,62х66,7х17,7 |
| Степень защиты по ГОСТ 14254-2015 | IP20 |
| | |
| Диапазон рабочих температур, °С | (-40...+80) |
| Сечение подключаемых проводников, мм | (0,2...2,5) |
| Масса, кг | 0,06 |
1 Комплектность
УЗИПRS485 шт.
Упаковка 1 шт.
Паспорт, на партию 1 экз.
2 Сроки службы и хранения, гарантии изготовителя
Режим работы непрерывный.
Срок службы 8лет.
Гарантийный срок эксплуатации 12месяцев со дня продажи.
Срок хранения 2года.
