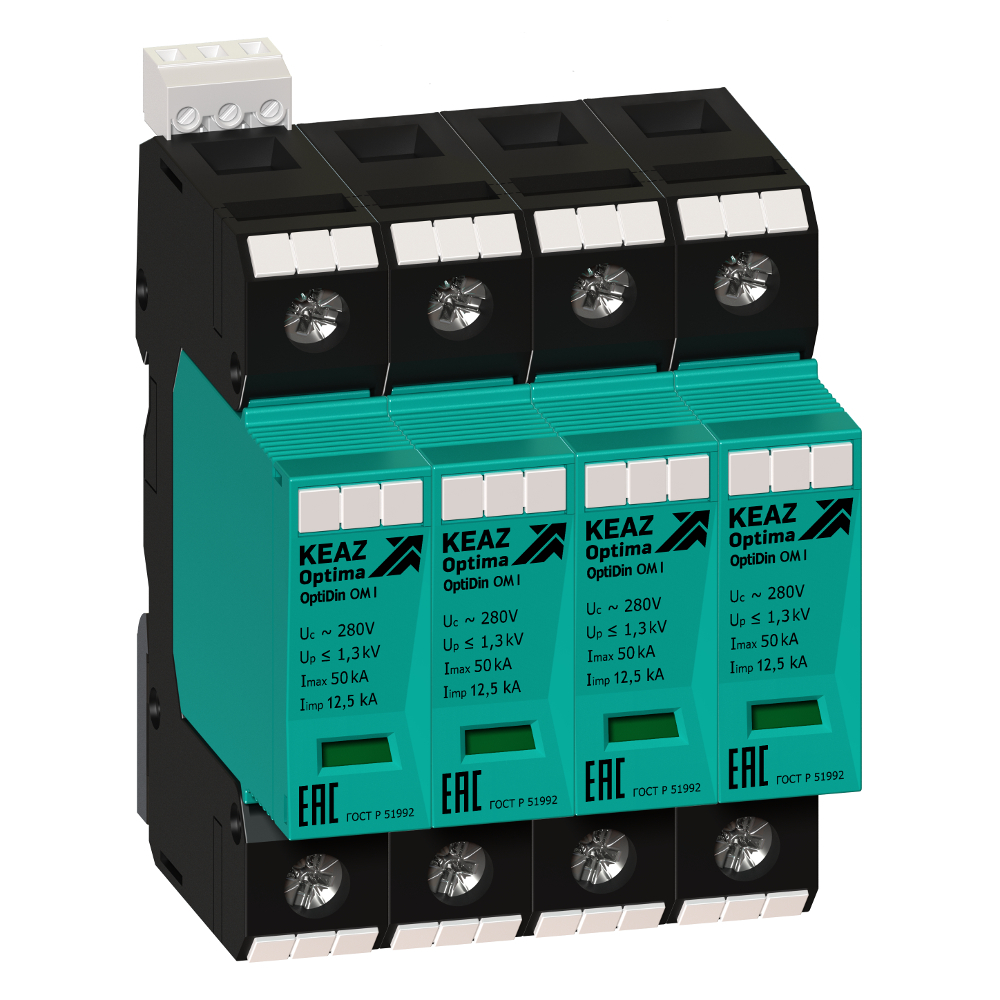

114243 Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-4-280/12,5 КЭАЗ

Устройство защиты от импульсных перенапряжений класса I + II + III с типом полюса 4P и трехфазной питающей сетью.

Характеристики ETIM

• Категория ETIM: УЗИП для систем электроснабжения

Габариты и материалы

• Габариты изделия: Ширина (мм): 70
• Габариты изделия: Высота (мм): 90
• Габариты изделия: Глубина (мм): 70,5

Электротехнические характеристики

• Тип полюсов: 4P
• Номинальное напряжение переменного тока Un (В): 230
• Максимальное длительное рабочее напряжение Uс (В): 280
• Максимальное длительное рабочее напряжение Uс (В) L/N: 280
• Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
• Импульсный ток Iimp (10/350) (кА): 12,5
• Импульсный ток Iimp (10/350) (кА) L/N: 12,5
• Импульсный ток Iimp (10/350) (кА) N/PE: 12,5
• Максимальный ток разряда Imax (8/20) (кА): 50
• Максимальный ток разряда Imax (8/20) (кА) L/N: 50
• Максимальный ток разряда Imax (8/20) (кА) N/PE: 50
• Номинальный ток разряда In (8/20) (кА): 30
• Номинальный ток разряда In (8/20) (кА) L/N: 30
• Номинальный ток разряда In (8/20) (кА) N/PE: 30
• Уровень напряжения защиты Up (kВ): 1,3
• Уровень напряжения защиты Up (kВ) L/N: 1,3
• Уровень напряжения защиты Up (kВ) N/PE: 1,3
• Габарит: 4 модуля
• Частота тока (Гц): 50
• Род тока: AC


• Количество фаз питающей сети: 3
• Диапазон срабатывания при переменном напряжении (В): нет

Монтажные характеристики

• Способ крепления (монтажа): DIN-рейка
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 25
• Возможность самостоятельного подключения дополнительных устройств: нет
• Способ установки: стационарный с креплением на панели
• Глубина монтажная (встраиваемая) (мм): 65

Эксплуатационные характеристики

• Степень защиты (IP): IP20
• Диапазон рабочих температур (˚С): от -40°С до +70°С

Дополнительные особенности

• Класс испытаний: I + II + III
• Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
• Конфигурация системы заземления TN-C: нет
• Конфигурация системы заземления TN-S: да
• Конфигурация системы заземления TT: да
• Защищаемые проводники L/N: да
• Защищаемые проводники L/PE: да
• Защищаемые проводники L/PEN: нет
• Защищаемые проводники N/PE: нет
• С контактом удаленной сигнализации: нет
• С индикатором состояния износа: нет
• С функцией гашения остаточного тока: нет
• Тип оборудования: Ограничитель импульсных перенапряжений
