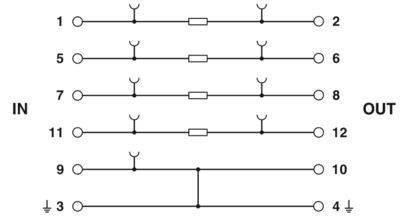

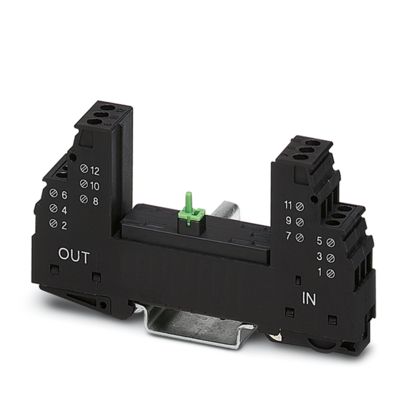

Основной элемент для защитного штекера РТ, со схемой защиты двух 2-проводных сигнальных цепей без потенциала земли, мостик между клеммами 3-4 (GND) и 9-10, для монтажа на NS 35/7.5 и NS35/15, ширина корпуса: 17,5 мм
| Указания по эксплуатации | При использовании базового элемента PT...-BE контакты 9/10 (ЗЕМЛЯ) соединяются непосредственно с DIN-рейкой с помощью металлического крепежного основания. |
| Тип изделия | Базовый элемент |
| Серия изделий | PLUGTRAB PT |
| Конструкция | Базовый элемент, установка на несущую рейку |
| Полюсов | 4 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Пара жил на модуль | 2 |
| Изоляционные характеристики |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Номинальное напряжение UN | 24 В AC |
| 24 В DC |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |

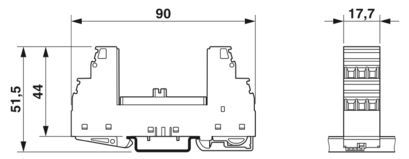

| Чертеж |  |
| Ширина | 17,7 мм |
| Высота | 90 мм |
| Глубина | 51,5 мм (вкл. монтажная рейка 7,5 мм) |
| Горизонтальный шаг | 1 TE |
| Цвет | черный (RAL 9005) |
| цвет меди |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Материал корпуса | PA 6.6 |
| Механические данные |
| Открытая боковая стенка | Нет |
| Макс. напряжение при длительной нагрузке UC | 40 В DC |
| 28 В AC |

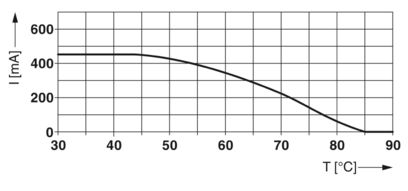

| Расчетный ток | 450 мА (45 °C) |
| Сопротивление на цепь | 2,2 Ω ±10 >#/td### |
| Номинал предохранителя, макс. | 500 мА (T) |
| Условия окружающей среды |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 2000 м (amsl) |
| Воздушные зазоры и пути утечки |
| Стандарты / нормативные документы | VDE 0110-1 |
| Стандарты/нормативные документы | МЭК 61643-21 |
| Указание | 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
| Стандарты/нормативные документы | EN 61643-21 |
| Указание | 2001 + A1:2009 + A2:2013 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Номер артикула | 2839208 |
| Упаковочная единица | 10 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | CL2111 |
| Страница каталога | Стр. 123 (C-4-2019) |
| GTIN | 4017918182748 |
| Вес/шт. (с упаковкой) | 57,32 g |
| Вес/шт. (без упаковки) | 50,23 g |
| Номер таможенного тарифа | 85363010 |
| Страна происхождения | DE |
