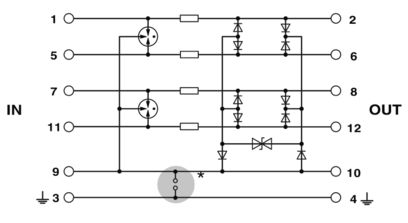

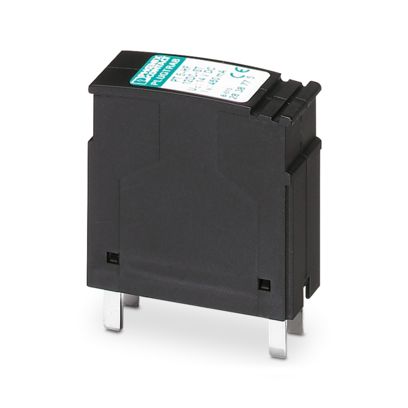

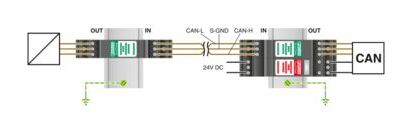

Защитный штекер РТ, со схемой защиты HF для 4 сигнальных проводников. Номинальное напряжение: 12 В постоянного тока
| Общая информация | |
| Указание | Технические данные имеют силу в сочетании со следующими базовыми элементами: |
| PT 2X2+F-BE 2839224 | |
| PT 2X2-BE 2839208 | |
| Тип изделия | Защита от импульсных перенапряжений для информационных систем |
| Серия изделий | PLUGTRAB PT |
| Класс испытания согл. МЭК | C1 |
| C2 | |
| C3 | |
| D1 | |
| Конструкция | Штекер |
| Полюсов | 5 |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 1.10 |
| Пара жил на модуль | 2 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Номинальное напряжение UN | 12 В DC |
| Тип подключения | Винтовые зажимы (вместе с базовым элементом) |
| Резьба винтов | M3 |
| Момент затяжки | 0,8 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |

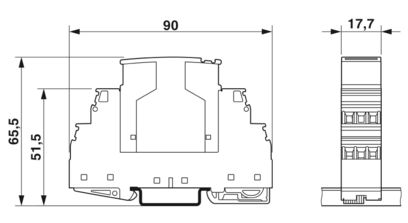

| Чертеж |  |
| Ширина | 17,7 мм |
| Высота | 45 мм |
| Глубина | 52 мм |
| Горизонтальный шаг | 1 TE |

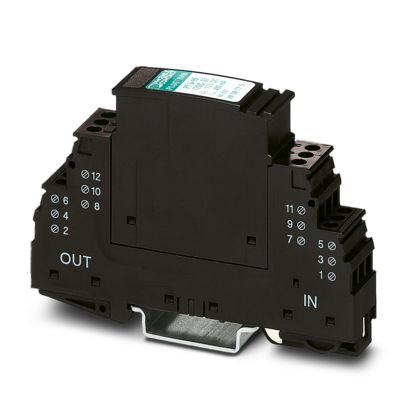

| Ширина комбинированного модуля | 17,7 мм |
| Комбинированный модуль, высота | 90 мм |
| Комбинированный модуль, глубина | 65,5 мм |
| Цвет | черный (RAL 9005) |
| цвет меди | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Материал корпуса | PA 6.6 |
| Механические данные | |
| Открытая боковая стенка | Нет |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Макс. напряжение при длительной нагрузке UC | 14 В DC |
| 9,8 В AC | |

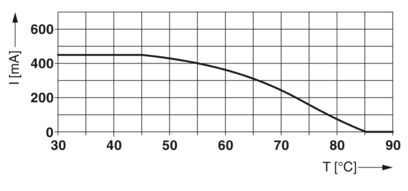

| Расчетный ток | 450 мА (45 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Ток защитного проводника IPE | ≤ 5 мкA (c PT 2X2-BE) |
| ≤ 1 мкA (c PT 2X2+F-BE) | |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 20 кA (Суммарн.) |
| Отводимый импульсный ток Iimp (10/350) мкс | 2,5 кA |
| Mаксимальный отводимый импульсный ток ITotal (8/20) мкс | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 10 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 20 кA (Суммарн.) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 67 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 55 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 55 В (c PT 2X2-BE) |
| ≤ 700 В (c PT 2X2+F-BE) | |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 25 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 25 В (c PT 2X2-BE) |
| ≤ 40 В (c PT 2X2+F-BE) | |
| Остаточное напряжение при In (фаза-фаза) | ≤ 25 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 40 В (c PT 2X2-BE) |
| Остаточное напряжение при In (фаза-масса сигнала) | ≤ 25 В (c PT 2X2-BE) |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | ≤ 25 В |
| Остаточное напряжение при Ian (10/1000) мкс (фаза—масса сигнала) | ≤ 25 В |
| Уровень защиты Up (жила-жила) | ≤ 80 В (C1 - 1 кВ / 500 A) |
| ≤ 100 В (C2 - 10 кВ / 5 кА) | |
| ≤ 50 В (C3 - 25 A) | |
| ≤ 80 В (6 кВ / 3 кА) | |
| Уровень защиты Up (жила-земля) | ≤ 85 В (C1 - 1 кВ / 500 А с PT 2X2-BE) |
| ≤ 140 В (C2 - 10 кВ / 5 кА с PT 2X2-BE) | |
| ≤ 100 В (6 кВ / 3 кА с PT 2X2-BE) | |
| ≤ 50 В (C3 - 25 А с PT 2X2-BE) | |
| Уровень защиты Up (жила—масса сигнала) | ≤ 50 В (C3 - 25 А с PT 2X2-BE) |
| ≤ 140 В (C2 - 10 кВ / 5 кА с PT 2X2-BE) | |
| Уровень защиты Up, статический (жила-жила) | ≤ 25 В (C2 - 10 кВ / 5 кА) |
| ≤ 27 В (C3 - 25 A) | |
| Уровень защиты Up, статический (жила-земля) | ≤ 45 В (C2 - 10 кВ / 5 кА с PT 2X2-BE) |
| ≤ 27 В (C3 - 25 А с PT 2X2-BE) | |
| Уровень защиты Up, статический (жила—масса сигнала) | ≤ 25 В (C2 - 10 кВ / 5 кА с PT 2X2-BE) |
| ≤ 27 В (C3 - 25 A) | |
| Время срабатывания tA | ≤ 500 нс |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 5 МГц / 100 Ом) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | тип. 60 МГц |
| Емкость (фаза-фаза) | тип. 30 пФ |
| Сопротивление на цепь | 2,2 Ω ±10 >#/td### |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 500 мА (T) |
| Устойчивость к импульсному току (фаза-фаза) | C2 - 10 кВ / 5 кA |
| C3 - 67 A | |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| C3 - 67 A | |
| D1 - 2,5 kA |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 4000 м (amsl) |
| Соответствие/сертификаты | |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4A |
| Стандарты/нормативные документы | EN 61643-21 |
| Указание | A2:2013 |
| Стандарты/нормативные документы | МЭК 61643-21 |
| Указание | A2:2012 |
| Тип монтажа | на основной элемент |
| Номер артикула | 2838775 |
| Упаковочная единица | 10 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | CL3121 |
| Страница каталога | Стр. 173 (C-4-2019) |
| GTIN | 4017918480646 |
| Вес/шт. (с упаковкой) | 26,593 g |
| Вес/шт. (без упаковки) | 25,6 g |
| Номер таможенного тарифа | 85363010 |
| Страна происхождения | DE |
