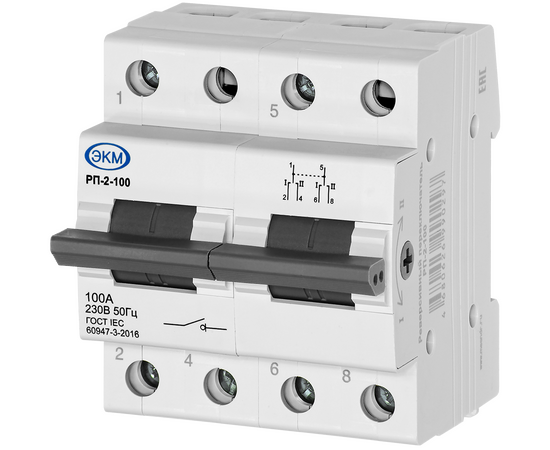

4680626990297 Модульный реверсивный переключатель РП-2-100, 2p, 100А МЕАНДР

НАЗНАЧЕНИЕ

Реверсивные переключатель РП-2-100 арт. 4680626990297 применяется для ручного переключения нагрузки с одного ввода на другой и обратно, а также позволяет осуществлять оперативное управление участками электрических цепей.

ПРИНЦИП РАБОТЫ

На лицевой стороне расположена рукоятка управления, имеющая три фиксированных положения: I-0-II. Среднее положение рукоятки фиксирует нулевое положение контактов. В положении I замыкаются контакты 1-2, 5-6, в положении II – контакты 1-4, 5-8.

ОСНОВНЫЕ ОСОБЕННОСТИ

• 2 полюса;
• Максимальный коммутируемый ток - 100А;
• Номинальное рабочее напряжение - АС400В;
• Материал корпуса – пластик полиамид PA66 светло серого цвета (RAL7035), класс горючести V0;
• сечение подключаемых проводников – 50 мм2.

Вес 0.284

Габаритные размеры (ШхВхГ) 72×78×84

Гарантия производителя 2 года

Диапазон рабочих температур -5…+40°С

Максимальный ток нагрузки 100А

Напряжение питания Переменное/Постоянное

Напряжение питания AC (переменное) 400В

Напряжение питания DC (постоянное) 48В

Относительная влажность воздуха до 80% (при 25°С) (без конденсата)

Сечение подключаемых проводников 50 мм2

Срок службы 10 лет

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP20/IP20

Страна происхождения Китай

Частота напряжения питания (АС) 50/60

Бренд ЭКМ
