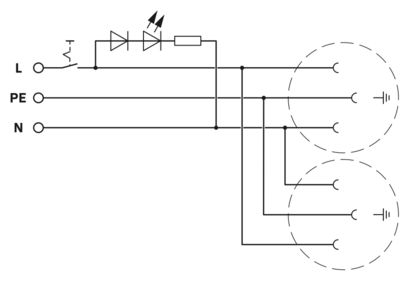

Двойная розетка, cо световым индикатором, Схема расположения контактов тип CF, тип подключения: Винтовые зажимы, цвет: cерый, номинальное напряжение: 250 В AC (50 Гц), номинальный ток: 16 A, На монтажной рейке и прямой монтаж, cтандарты/нормативные документы: VDE 0620-1, МЭК 60884-1, Обозначения стран: Германия
| Указания по эксплуатации | Эта розетка не предназначена для работы с высокой нагрузкой (HL), такой как зарядные устройства для электромобилей и большие радиаторные нагреватели. |
| Общая информация |
| Указание | Указанный номинальный ток не относится к вариантам предохранителей. Для них ток определяется типом используемого предохранителя. |
| Тип изделия | Розетка |
| Код страны | Германия |
| Макс. мощность потерь при номинальных условиях | 3,6 Вт |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M3 |
| Момент затяжки | 0,5 ... 0,6 Нм |
| Длина снятия изоляции | 8 мм |
| Калиберная пробка | A3 |
| B3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,25 мм² ... 2,5 мм² |
| Сечение гибкого проводника [AWG] | 24 ... 14 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,25 мм² ... 2,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,25 мм² ... 2,5 мм² |
| Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки) | 0,2 мм² ... 4 мм² |
| Номинальный ток | 16 A |
| Номинальное напряжение | 250 В AC (50 Гц) |
| Ширина | 90 мм |
| Высота | 75 мм |
| Глубина | 62,1 мм |
| Глубина на NS 35/7,5 | 63 мм |
| Глубина на NS 35/15 | 70,5 мм |
| Диаметр отверстий | 4,4 мм |
| Цвет | серый (RAL 7042) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Изоляционный материал | PA |
| Материал, контакт | CuZn38 |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Тип штекера | Схема расположения контактов тип CF |
| Вибрации/ широкополосные шумы |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2022-06 |
| Ассортимент | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6,12 (м/с²)²/Гц |
| Ускорение | 3,12г |
| Продолжительность испытания на 1 ось | 5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Результат | Испытание пройдено |
| Ударопрочность |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2022-06 |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 18 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Результат | Испытание пройдено |
| Условия окружающей среды |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 40 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Стандарты |
| Стандарты / нормативные документы | VDE 0620-1 |
| МЭК 60884-1 |
| Тип монтажа | На монтажной рейке и прямой монтаж |
| Номер артикула | 0804036 |
| Упаковочная единица | 2 Количество |
| Минимальное количество, предусмотренное условиями заказа | 2 Количество |
| Ключ изделия | BE7611 |
| GTIN | 4055626225760 |
| Вес/шт. (с упаковкой) | 142,9 g |
| Вес/шт. (без упаковки) | 135 g |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | PL |
