НАЗНАЧЕНИЕ МОДУЛЯ
Выключатель модульный ВКМ предназначен для использования в жилищных и промышленных проводках и охранных системах. Технические характеристики приведены в таблице.
КОНСТРУКЦИЯ МОДУЛЯ

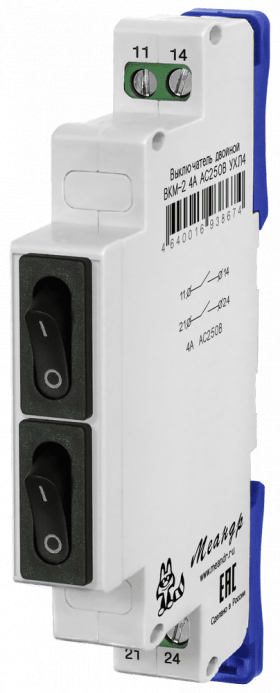

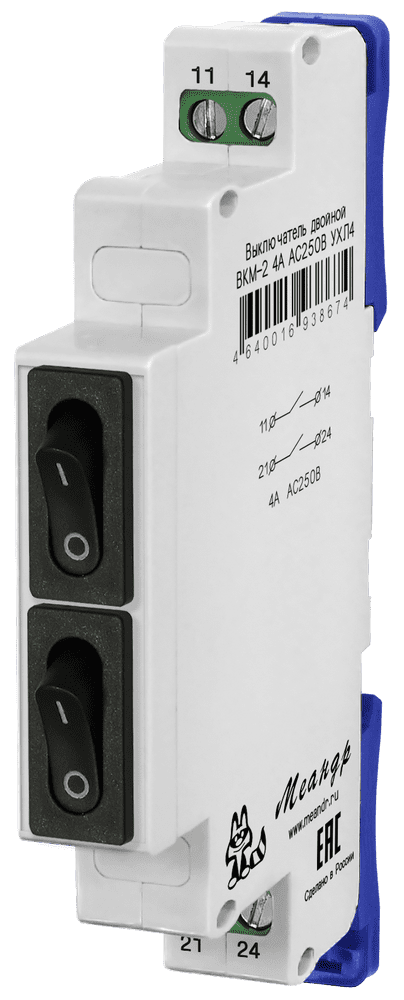

Выключатель выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. Схема подключения приведена на корпусе изделия.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВКМ
| Параметр | Ед.изм. | ВКМ-1-15, ВКМ-1-6, ВКМ-1-4 | ВКМ-2-4 |
| Количество коммутируемых цепей | шт. | 1 | 2 |
| Номинальное рабочее напряжение | В | 250 | |
| Номинальный ток (по исполнениям) | А | 8, 6, 4 | 4 |
| Максимальный коммутируемый пусковой ток (не более 1 сек.) | А | 15, 8, 5 | 5 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | ||
| Диапазон рабочих температур | 0C | -25...+55 | |
| Температура хранения | 0С | -40...+70 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40 / IP20 | ||
| Относительная влажность | >td ###до 80 (при 250C) | ||
| Высота над уровнем моря | м | до 2000 | |
| Рабочее положение в пространстве | произвольное | ||
| Режим работы | круглосуточный | ||
| Габаритные размеры | мм | 13х93х62 | |
| Масса, не более | кг | 0,1 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Изделия соответствуют требованиям ТУ 3428-012-31928807-2018
