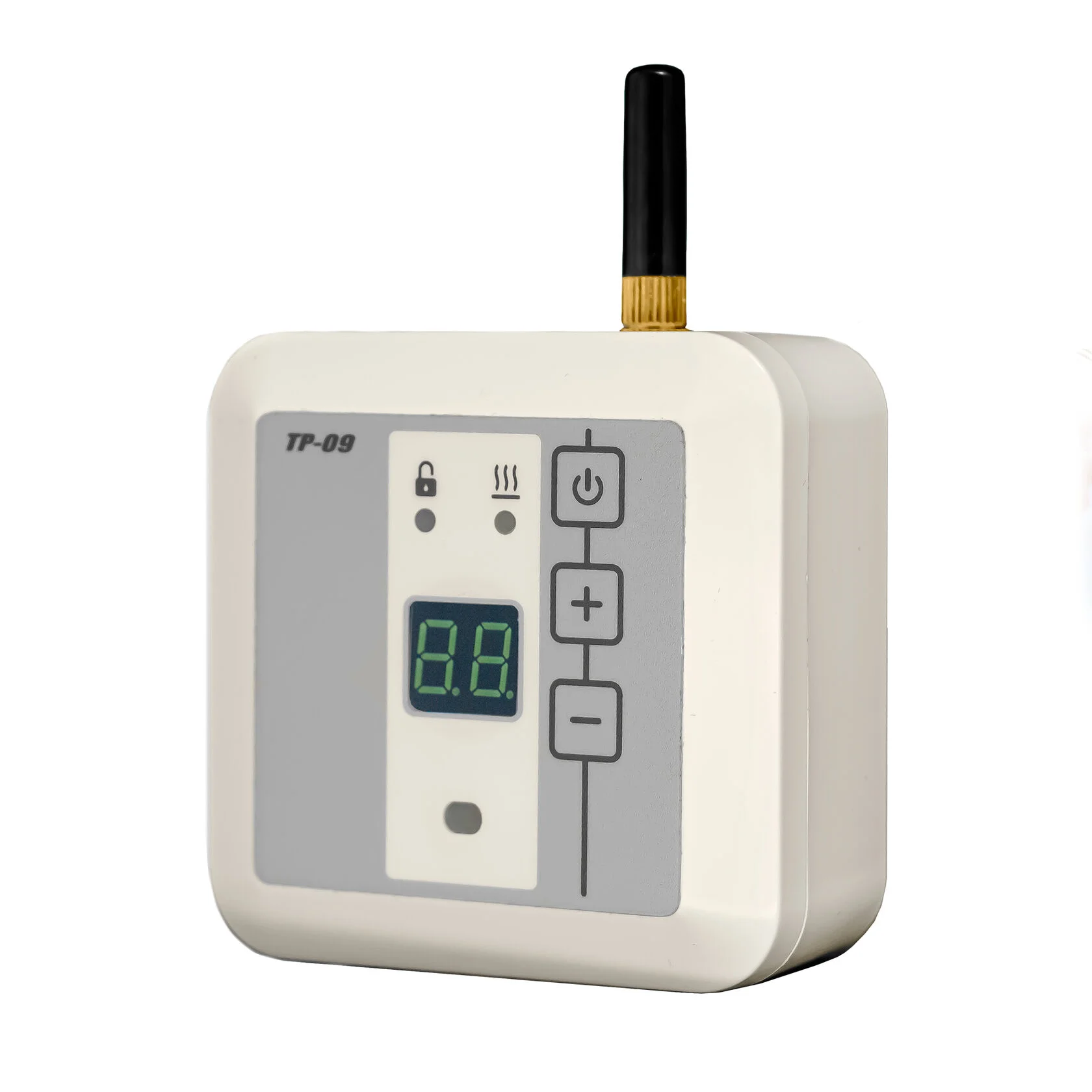

Терморегулятор ТР-09 GSM
Описание
Терморегулятор предназначен для управления кабельными, электро-водяными и пленочными электрическими «теплыми» полами и настенными или потолочными обогревательными системами.
Комплектуется встраиваемым или накладным корпусом.
Цвета: белый, черный.
Особо рекомендуется для работы с электроводяными теплыми полами, где требуется работа сразу по двум датчикам: терморегулятор поддерживает температуру помещения по датчику воздуха, ограничивая температуру пола до температуры отсечки.
Для управления термостатом, а также для его включения /выключения используются три кнопки на лицевой панели.
Возможности удаленного управления
- Может работать как терморегулятор на отопление, на охлаждение
- Для удаленного управления требуется SIM-карта с пакетом СМС. Для управления достаточно простого "кнопочного" телефона
- Терморегулятор оповестит по СМС при отключении/восстановлении электричества и обрыв датчика температуры
- Может работать как GSM-розетка:включать насос, освещени
*Не работает с виртуальными операторами
- Диапазон задаваемых температур: 0 ... +50°С
- Может работать с любыми видами электрических теплых полов, а также для настенных и потолочных систем обогрева;
- Накладной корпус;
- Блокировка кнопок «от детей» — защита от случайного нажатия (см. паспорт в разделе "Документация");
- Гарантия— 5 лет;
- Комплектуется датчиком температуры пола и/или воздуха. При комплектации сразу двумя датчиками выбор рабочего датчика производится через меню настройки;
- Гистерезис регулируемый: от ±0,5°С до ±5°С;
- Сигнализация обрыва датчика температуры;
- Автоматическое снижение яркости индикаторов;
- Встроенный счетчик потребления;
- Работа по таймеру — поставляется по предварительному заказу (уточнять у менеджеров);
- Встроенный датчик перегрева платы терморегулятора;
- Диапазон напряжений питания: 190-250 В переменного тока, 50 Гц;
- Максимальная долговременная нагрузка: 3,5 кВт;
- Максимальный ток нагрузки: 16 А;
- Потребляемая мощность без нагрузки: 0,3 В·А;
- Габаритные размеры терморегулятора: не более 80 х 80 х 40 мм;
- Вес с датчиком и инструкцией в упаковке: не более 150 г;
- Габаритные размеры упаковки: не более 82 х 82 х 76 мм.

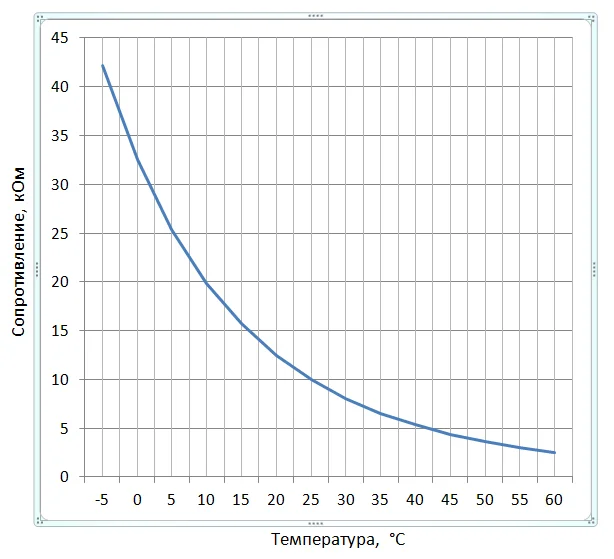

Характеристики температурного датчика AS-10 и AS-10M (пола и воздуха):
- Датчик пола AS-10 поставляется на проводе с сенсором в пластиковом наконечнике диаметром 6 мм;
- Датчик пола AS-10M поставляется на проводе с сенсором в металлическом наконечнике диаметром 8 мм с креплением под винт;
- Датчик воздуха AS-10 поставляется на проводе длиной 10 см с сенсором в клеевой термоусадочной трубке;
- Коэффициент температурной зависимости β = 3900;
- Номинальное значение температуры: R = 10 кОм при 25°С;
- Диапазон измеряемых температур: от минус 20°С до плюс 55°С;
- Тип температурного сенсора: NTC;
- Производитель температурного сенсора: Vishay;
- Тип температурного кабеля: КСП 2х0,5. Производитель: ООО "Тайга Кабель, г. Томск". Внешняя оболочка из полиэтилена;
- Диаметр кабеля: 3 мм;
- Длина кабеля: 3 м. По требованию заказчика длина может быть увеличена до 20 м;
- Максимальная длина кабеля между измерительным прибором и датчиком температуры: 20 м;
- При самостоятельном удлинении провода датчика использовать любой двухжильный экранированный кабель. с жилами диаметром не менее 0,5 мм.
Полная номенклатура для заказа
Модели с накладным корпусом:
Терморегулятор ТР-09GSM
Комплектация:
1. Терморегулятор
2. Датчик температуры
3. Паспорт-инструкция
4. Упаковка
Модель ТР-09 может работать по одному из датчиков (пола или воздуха) или сразу по двум датчикам. Выбирается через меню настроек.
При работе по двум датчикам сразу терморегулятор будет включать "теплый пол" (ограничивая его температуру по датчику пола до температуры отсечки) до тех пор, пока температура воздуха в помещении не поднимется до заданной на терморегуляторе температуры. Это значение контролируется по встроенному датчику температуры.
Если выключить терморегулятор кнопкой, ТР-09 после включения питания покажет число на индикаторе.
Например, число 5. Это значит, что за последние сутки он отработал 5 часов.
Если терморегулятор управляет теплым полом мощностью 200 Вт, то за сутки потребление составит 5х200 Вт = 1 кВт. За месяц в среднем это будет 30 кВт.
Зная свой тариф, легко посчитать среднее потребление в месяц. Если тариф - 3 руб./кВт, то расходы в месяц составят 90 руб.
При нажатии и удержании кнопок "+" и "-" более 3 секунд терморегулятор перестает реагировать на короткие нажатия кнопки. Загорается индикатор блокировки. Разблокировка – аналогично блокировке.
В случае обрыва активного датчика температуры (при выключенном режиме работы по таймеру) терморегулятор перестает греть и на индикаторе появляется надпись. Er 1 означается, что нет датчика пола, Er 2 означает, что нет датчика воздуха. И клиенту не придется гадать, что не так. Нужно просто заменить датчик.
При обрыве температурного датчика терморегулятор автоматически переходит в режим работы по таймеру. Нагрев будет осуществляться через равные промежутки времени. Кнопками можно задавать время нагрева в минутах от 10 минут.
Например: выставили на терморегуляторе значение 3. Таймер будет включать нагрев на 30% (3 минуты из 10). Нагрев будет включен 3 минуты, затем 7 минут выключен. И так далее в цикле, пока не будет подключен исправный датчик температуры.
Через 10 секунд после выбора нужной температуры индикаторы плавно понизят свою яркость до комфортного уровня до следующего нажатия.
