НАЗНАЧЕНИЕ
Термореле ТР-15М (далее устройство) предназначено для контроля температурного режима и формирования сигналов управления, при выходе контролируемой температуры за установленные значения.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА

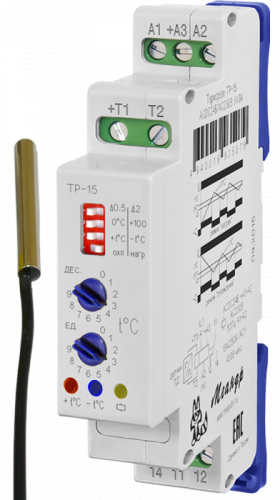

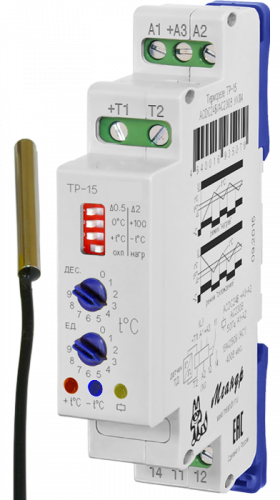

Устройство имеет два режима функционирования (контроль нагрева или охлаждения), а так же два диапазона контролируемой температуры для каждого из режимов работы (-55 - 0°С и 0 - 125°С). Конкретный режим функционирования устройства зависит от положения комбинации DIP переключателя, расположенного на лицевой стороне устройства.
∆0.5|∆2 - Установка величины гистерезиса срабатывания устройства. ∆0.5 - 0,5°С, ∆2 - 2°С.
0°С|+100 - Установка величины прибавляемой к установленному порогу срабатывания. Применяется для диапазона от 100 до 125°С. В остальных случаях устанавливается в положение 0°С
+t°С|-t°С - Выбор диапазона регулировки температуры. +t°С - для диапазона от 0 до 125°С; -t°С для диапазона от -55 до 0°С.
охл|нагр - Выбор основного режима работы устройства.
Режим нагрева. "нагр" В данном режиме функционирования устройство при подаче питания начинает непрерывный контроль температуры внешнего температурного датчика. Если контролируемая температура опустится ниже установленного значения с учетом выбранного гистерезиса срабатывания, то исполнительное реле включится. Отключение исполнительного реле произойдет, сразу по достижении значением контролируемой температуры установленного порога срабатывания. Цикл работы исполнительного реле повторяется до снятия напряжения питания.
Режим охлаждения. "охл" В данном режиме функционирования устройство при подаче питания начинает непрерывный контроль температуры внешнего температурного датчика. Если контролируемая температура поднимется выше установленного значения с учетом выбранного гистерезиса срабатывания, то исполнительное реле включится. Отключение исполнительного реле произойдет, сразу по достижении значением контролируемой температуры установленного порога срабатывания. Цикл работы исполнительного реле повторяется до снятия напряжения питания.
При работе исполнительного реле включается желтый индикатор и замкнуты контакты 11-14. В отключенном состоянии исполнительного реле замкнуты контакты 11-12.
Величина температурного порога срабатывания устройства двумя поворотными переключателями (переключатель десятков и переключатель единиц).
ВНИМАНИЕ: Для управления нагрузкой мощностью более 4000 Вт необходимо использовать контакторы рассчитанные на соответствующую нагрузку.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Регулируемое значение гистерезиса переключения (0,5 или 2°С);
- Диапазон установки порога срабатывания по температуре от -55 до +125°С;
- 2 режима работы (контроль охлаждения/нагрева)
- Индикаторы режима работы и состояния встроенного реле;
- 1 переключающая группа контактов 16А/AC250В.
СХЕМА ПОДКЛЮЧЕНИЯ
Термодатчик подключается к клеммам «+Т1»(красный провод) и «Т2»(черный провод). Максимальное удаление термодатчика от устройства - 20 метров при подключении проводом сечением 2х0.75.
ГАБАРИТНЫЕ РАЗМЕРЫ
Вес 0.115
Габаритные размеры (ШхВхГ) 18х93х62
Гарантия производителя 2 года
Диапазон напряжения питания AC (переменное) ±10%
Диапазон напряжения питания DC (постоянное) ±10%
Диапазон рабочих температур -25…+55°С
Напряжение питания Переменное/Постоянное
Напряжение питания AC (переменное) 24/230
Напряжение питания DC (постоянное) 24В
Номинальная мощность нагрузки (AC230В) 4,0 кВт
Номинальный ток нагрузки 16А
Относительная влажность воздуха до 85% (при 25°С)
Сечение подключаемых проводников 2,5
Срок службы 10+ лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP20/IP20
Страна происхождения Россия
Тип контактной группы 1 СO
Частота напряжения питания (АС) 50
Бренд Меандр
