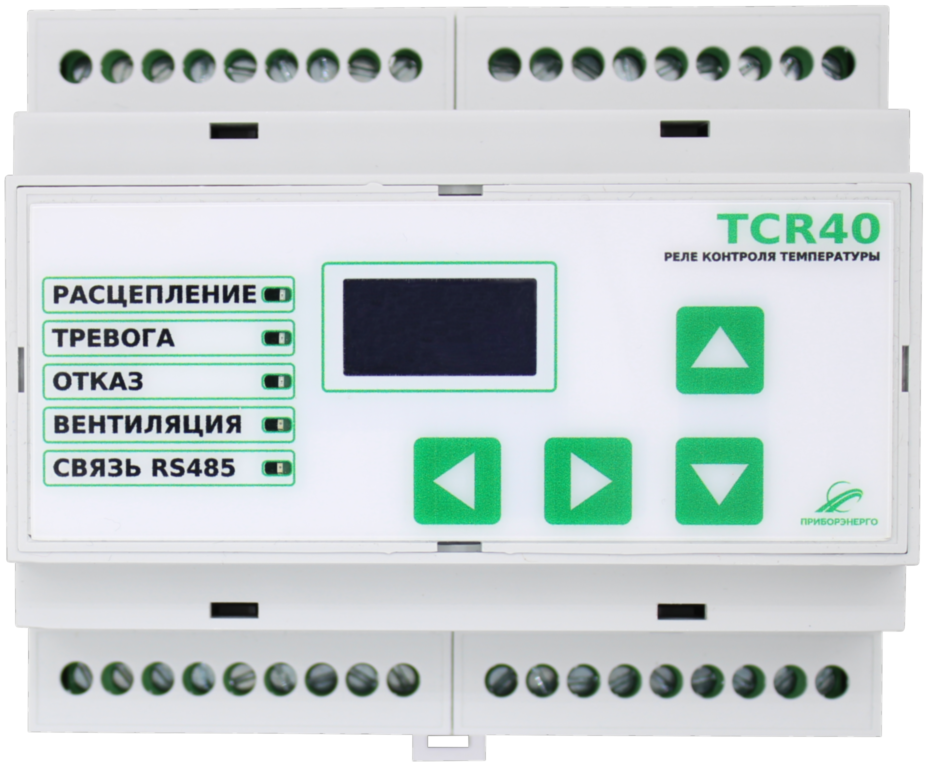

Реле контроля температуры TCR40 предназначен для измерения и контроля температуры с помощью резистивных датчиков, подключаемым по двух- или трех проводной схеме. Максимальное количество подключаемых датчиков — 4. Измеренная температура отображается на дисплее, при выходе одного из параметров за установленные пределы срабатывает соответствующее реле, при возврате значений в норму — реле отключается. Устройство может применяться для защиты: –трехфазных сухих трансформаторов с дополнительным контролем температуры сердечника или окружающей среды; – двигателей и генераторов. В качестве датчиков температуры может использовать следующие типы: – PT100 – Pt датчик с номинальным сопротивлением 100 Ом, при 0°С; – PT1000 – Pt датчик с номинальным сопротивлением 1000 Ом, при 0°С; – KTY83 – Si датчик с номинальным сопротивлением 1000 Ом, при 25°С; – KTY84 – Si датчик с номинальным сопротивлением 1000 Ом, при 100°С; – PTC (1, 3, 6 последовательное включение) холодное сопротивление датчика 20-250Ом.
Размер 107x91x58
Страна производства Россия
Гарантия 36 месяцев с даты продажи
Напряжение, В 36-265
Размеры, см 107x91x58
Условия хранения °С от - 50 до + 60
Бренд Приборэнерго
Температура хранения, °С –50…+60
Масса, г 300
Виды защит IP20
Максимальное коммутируемое напряжение AC, В 400
Максимальный коммутируемый ток DC (30 В), А 10
Максимальный коммутируемый ток AC (250 В 50 Гц), А 10
Максимальный коммутируемое напряжение DC (при токе не более 0,2 A), В 300
Напряжение изоляции между цепями питания и контактами реле, кВ 4
Напряжение изоляции контактами реле, кВ 1
Диапазон напряжения питания AC/DC, В 36-265
Частота сети, Гц 47-63
Потребляемая мощность, ВА 5
Количество подключаемых датчиков, шт. 1-4
Схема подключения датчиков 2-х или 3-х проводная
Длина провода датчика в зависимости от схемы включения, м 5 (2-х проводная), 100 (3-х проводная)
Количество выходных реле, шт. 4
Диапазон измеряемых температур, С -40 … +250
Время измерения, с 2
Время хранения данных, лет Не менее 15
Протокол связи MODBUS RTU
Физический интерфейс связи RS485
Гальваническая развязка датчики-связь отсутствует
