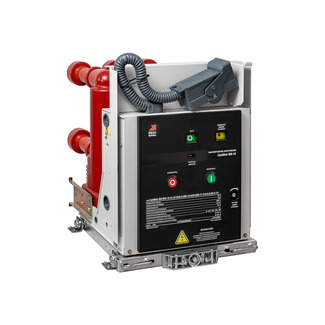

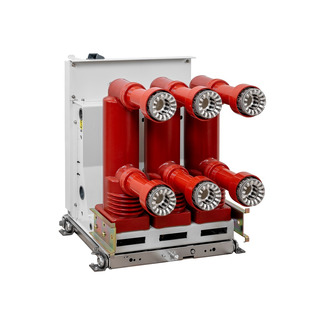

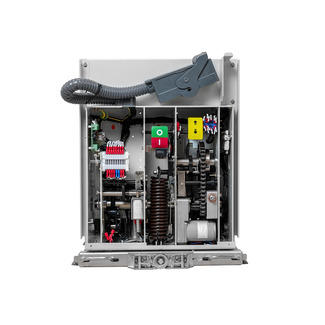

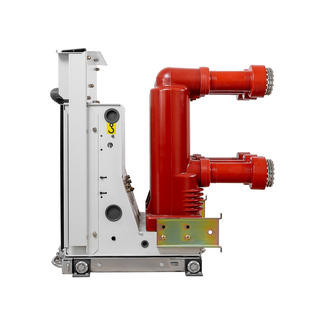

345131 Выключатель вакуумный OptiMat BB-MD-10-25/1000-2-MM-10-1101000-1-1-CN0,5S-S-0 У3 КЭАЗ

Характеристики ETIM

• Категория ETIM: Разъединитель высокого напряжения

Классификация

• Тип изделия: Выключатель вакуумный

Габариты и материалы

• Габариты изделия: Ширина (мм): 535
• Габариты изделия: Высота (мм): 638
• Габариты изделия: Глубина (мм): 646

Электротехнические характеристики

• Напряжение моторного привода: AC230
• Количество полюсов: 3
• Номинальный ток In (А): 1 000
• Частота тока (Гц): 50
• Номинальное рабочее напряжение переменного тока Ue (В): 10 000
• Предельная коммутационная способность переменного тока Icu (кА): 25
• Вспомогательные (свободные) контакты: 6з+6р
• Наличие привода: Да
• Номинальный продолжительный ток Iu (А): 1 000
• Максимальное рабочее напряжение (В): 12 000
• Номинальный рабочий цикл: О-0,3с-ВО-180с-ВО
• Номинальное напряжение питания цепи управления Us (В): 230
• Род тока питания цепи управления: AC/DC
• Расцепитель минимального напряжения (В): Нет

Монтажные характеристики

• Способ установки: выкатной - моторизированный
• Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

• Климатическое исполнение и категория размещения: У3

Дополнительные особенности

• Вид привода: Пружинно-моторный
• Способ соединения вторичных цепей: Соединитель
• Блокирующий электромагнит перемещения выкатного элемента: нет
• Реле защиты от повторного включения: да
• Шунтовая катушка отключения: Нет
• Катушка блокировки включения выключателя при отсутствии оперативного питания: нет
• Способ заземления: Скользящая шина
• Обрамление: да
• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 52565
• Межполюсное расстояние (мм): 150
• Модель/исполнение: 2
• Тип оборудования: Выключатель вакуумный
