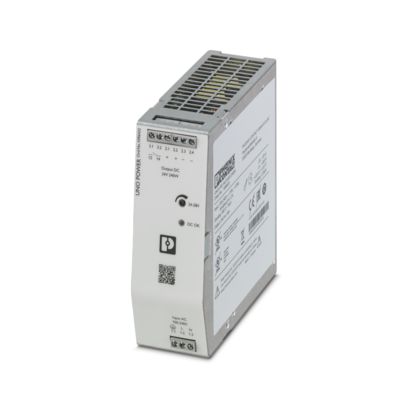

1096432 UNO2-PS/1AC/24DC/240W Источники питания Phoenix Contact

Написать отзыв

БЕСПЛАТНАЯ доставка на заказ свыше 30 000 рублей! Отправка заказа в течение суток.

Рекомендованная цена: 25 041.24
15 650.78
1 шт (15 650.78 ₽ за шт)
Вы экономите: 9 390.46 ₽ (37%)
Задать вопрос
1096432
1 шт.
Оптовые цены:
Кол-во 2+
Цена 14 868.24 ₽

Минимальное количество для товара "1096432 UNO2-PS/1AC/24DC/240W Источники питания Phoenix Contact" 1.

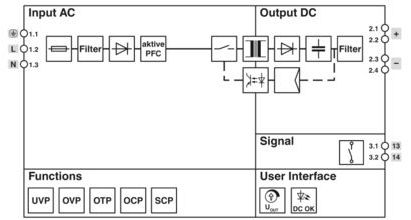

Импульсный источник питания, UNO POWER, Винтовые зажимы, Установка на монтажную рейку, вход: 1-фазный, выход: 24 В DC / 10 A, настройка в диапазоне 24 В DC ... 28 В DC

Источники питания UNO POWER с базовым набором функций.
Благодаря высокой удельной мощности компактные источники питания UNO POWER идеально подходят для установки в компактных распределительных коробках с нагрузкой до 960 Вт. В ассортименте имеются источники питания различных классов производительности и разной монтажной ширины. Высокий КПД и низкие потери на холостом ходу обеспечивают высокую энергоэффективность.

Режим AC
Структура сетиСеть звезда (TN, TT, IT (PE))
Диапазон номинальных напряжений на входе100 В AC ... 240 В AC
Диапазон входных напряжений100 В AC ... 240 В AC -15 % ... +10 >#/td###
Оbniżenie parametrów znamionowych< 90 В AC (1 %/B)
Стандартное сетевое напряжение120 В AC
230 В AC
Тип напряжения питанияПерем. ток
Импульс пускового токатип. 10 A (при 25 °C)
Интеграл импульса тока при включении (I2t)< 0,2 A2c
Диапазон частот (fN)50 Гц ... 60 Гц ±10 >#/td###
Время автономной работытип. 16 мс (120 В AC)
тип. 20 мс (230 В AC)

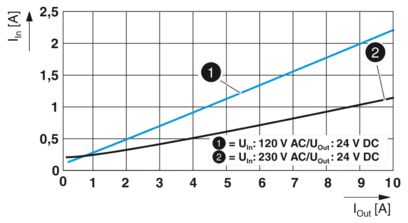

Потребляемый ток2,6 A (100 В AC)
2,2 A (120 В AC)
1,13 A (230 В AC)
1,2 A (240 В AC)
Защитная схемаЗащита от перенапряжений при переходных процессах; Варистор, газонаполненный разрядник
Время включениятип. 400 мс
Предохранитель приборного входа5 A внутренний (защита модуля), быстродействующий
Выбор подходящего предохранителя для защиты на входе6 A ... 16 A (Характеристика B, C, D, K или аналогичная)
Ток утечки на PE< 3,5 мА

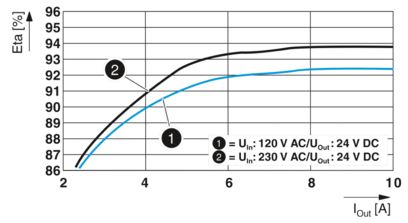

КПДтип. 92 % (120 В AC)
тип. 94 % (230 В AC)
Номинальное напряжение24 В DC
Диапазон настройки выходного напряжения (USet)24 В DC ... 28 В DC (> 24 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (IN)10 A
Защищен от короткого замыканияда
Устойчивость в холостом режимеда
Коэффициент амплитудытип. 1,65 (120 В AC)
тип. 1,63 (230 В AC)
Выходная мощность (PN)240 Вт
Возможность параллельного подключенияда, для резервирования
Возможность последовательного подключенияда, для повышения напряжения
Устойчивость к обратной связи≤ 35 В DC
Защита от перенапряжения на выходе (OVP)≤ 35 В DC
Остаточная пульсациятип. 50 мB(ДА) (при номинальном значении)
Рассогласование< 1 % (статическое изменение нагрузки 10 % ... 90 %)
< 3 % (динамическое изменение нагрузки 10 % ... 90 %)
< 0,1 % (отклонение входного напряжения ±10 %)
Время нарастания< 1 c (UOut = 10 % ... 90 %)
Рассеиваемая мощность холостого хода мин.< 4 Вт (120 В AC)
Рассеиваемая мощность, без нагрузки, макс.< 4 Вт (230 В AC)
Рассеиваемая мощность при номинальной нагрузке, мин.< 21 Вт (120 В AC)
Рассеиваемая мощность, номинальная нагрузка, макс.< 16 Вт (230 В AC)
Вход
Позиция1.x
Маркировка1.1 (), 1.2 (L), 1.3 (N)
Соединение провода
Тип подключенияВинтовые зажимы
жесткий0,2 мм² ... 2,5 мм²
гибкий0,2 мм² ... 2,5 мм²
гибкий с наконечником без пластиковой втулки0,25 мм² ... 2,5 мм²
гибкий с наконечником с пластиковой втулкой0,25 мм² ... 2,5 мм²
AWG24 ... 14 (Cu)
Длина снятия изоляции6,5 мм
Момент затяжки0,5 Нм ... 0,6 Нм
4 lbf-in. ... 5 lbf-in.
Форма привода, головка винтаПрямой шлиц L
Выход
Позиция2.x
Маркировка2.1, 2.2 (+), 2.3, 2.4 (-)
Соединение провода
Тип подключенияВинтовые зажимы
жесткий0,2 мм² ... 2,5 мм²
гибкий0,2 мм² ... 2,5 мм²
гибкий с наконечником без пластиковой втулки0,25 мм² ... 2,5 мм²
гибкий с наконечником с пластиковой втулкой0,25 мм² ... 2,5 мм²
жесткий (AWG)24 ... 14 (Cu)
AWG24 ... 14 (Cu)
Длина снятия изоляции6,5 мм
Момент затяжки0,5 Нм ... 0,6 Нм
4 lbf-in. ... 5 lbf-in.
Форма привода, головка винтаПрямой шлиц L
Сигнал
Позиция3.x
Маркировка3.1 (13), 3.2 (14)
Соединение провода
Тип подключенияВинтовые зажимы
жесткий0,2 мм² ... 2,5 мм²
гибкий0,2 мм² ... 2,5 мм²
гибкий с наконечником без пластиковой втулки0,25 мм² ... 2,5 мм²
гибкий с наконечником с пластиковой втулкой0,25 мм² ... 2,5 мм²
AWG24 ... 14 (Cu)
Длина снятия изоляции6,5 мм
Момент затяжки0,5 Нм ... 0,6 Нм
4 lbf-in. ... 5 lbf-in.
Форма привода, головка винтаПрямой шлиц L
Светодиодная сигнализация
Виды подачи сигналаLED DC OK - Состояние сигнала Эксплуатация (UN = 24 В DC, IOut = IN)
Функциявизуальная индикация рабочего состояния
Цветзеленый
Светодиод не горитОтсутствует питающее напряжение Input AC (выкл)
Светодиод вкл. (зеленый), DC OKUOUT > 0,9 x UN (вкл (зеленый), DC OK)
Светодиод вкл. (зеленый мигает) DC OK < 0.9 x UNUOUT < 0,9 x UN (вкл (зеленый мигает))
Сигнальный выход Реле 13/14
Позиция3.x
Тип сигнализацииПереключающий контакт DC OK - Состояние сигнала Эксплуатация (UN = 24 В DC, IOut = IN)
Обозначение полюсов3.1 (13), 3.2 (14)
ФункцияПереадресация Рабочее состояние
Коммутационный контакт (беспотенциальный)OptoMOS
Коммутационное напряжениемакс. 30 В AC/DC
макс. 60 В DC
Максимальная нагрузочная способность по токумакс. 50 мА
Условие состояния (Контакт замкнут)UOUT > 0,9 x UN (Контакт замкнут)
Условие состояния (Контакт разомкнут)UOUT < 0,9 x UN (Контакт разомкнут)
Количество фаз1

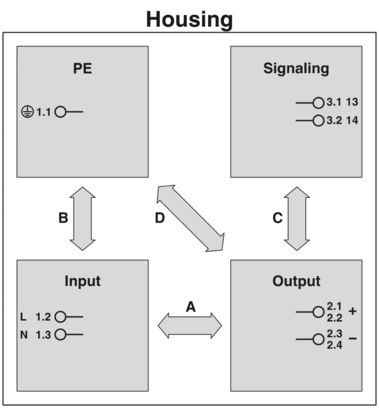

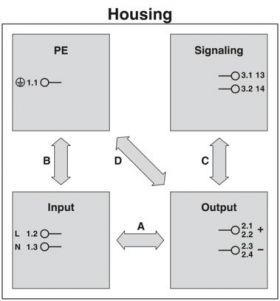

Напряжения изоляции на входе / выходе4 кВ AC (Типовое исп.)
3 кВ AC (Выборочное исп.)
Напряжения изоляции, вход/PE3,5 кВ AC (Типовое исп.)
2,4 кВ AC (Выборочное исп.)
Тип изделияИсточник питания
Серия изделийUNO POWER
MTBF (IEC 61709, SN 29500)> 1219000 ч (25 °C)
> 678000 ч (40 °C)
> 366000 ч (55 °C)
Директива по защите окружающей средыДиректива RoHS 2011/65/EU
WEEE
Reach
Изоляционные характеристики
Степень защитыI
Степень загрязнения2
Ожидаемый срок службы (электролитические конденсаторы)
Температура40 °C
Дополнительный текст120 В AC
Ожидаемый срок службы (электролитические конденсаторы)
Температура40 °C
Дополнительный текст230 В AC
Ожидаемый срок службы (электролитические конденсаторы)
Температура40 °C
Дополнительный текст120 В AC
Ожидаемый срок службы (электролитические конденсаторы)
Температура40 °C
Дополнительный текст230 В AC
Ожидаемый срок службы (электролитические конденсаторы)
Температура40 °C
Дополнительный текст120 В AC
Ожидаемый срок службы (электролитические конденсаторы)
Температура40 °C
Дополнительный текст230 В AC
Ожидаемый срок службы (электролитические конденсаторы)
Температура25 °C
Дополнительный текст120 В AC
Ожидаемый срок службы (электролитические конденсаторы)
Температура25 °C
Дополнительный текст230 В AC

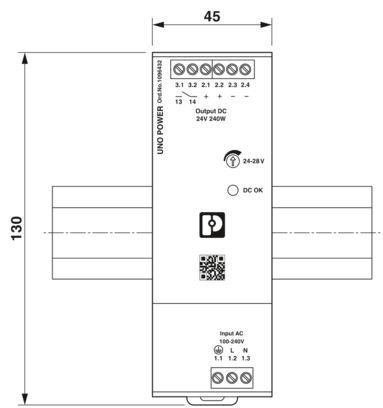

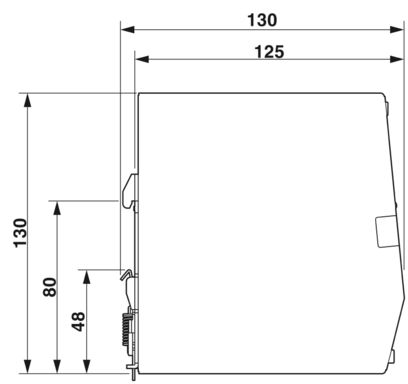

Размеры изделия
Ширина45 мм
Высота130 мм
Глубина129 мм
Глубина (Глубина устройства (установка на монтажную рейку))125 мм (Глубина прибора (установка на монтажную рейку))
Установочный размер
Монтажное расстояние справа/слева (активн., пассивн.)0 мм / 0 мм
Монтажное расстояние сверху/снизу (активн., пассивн.)30 мм / 30 мм
Тип монтажаУстановка на монтажную рейку
Указания по монтажуприсоединяемый: горизонтально 0 мм, вертикально 30 мм
Монтажное положениегоризонтальная DIN-рейка NS 35, EN 60715
Защитное покрытиенет
Класс воспламеняемости согласно UL 94V0 (Корпуса, клеммы)
Материал корпусаМеталл
Материал корпусаАлюминий (AlMg3) / листовая сталь оцинкованная
Исполнение крышкинержавеющая сталь
Исполнение бокового элементаАлюминий
Материал защелкиЛистовая сталь, оцинкованная
Условия окружающей среды
Степень защитыIP20
Температура окружающей среды (при эксплуатации)-25 °C ... 70 °C (> 55 °C изменение хар-к: 2,5 %/K)
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Температура окружающей среды (протестировано по типу запуска)-40 °C

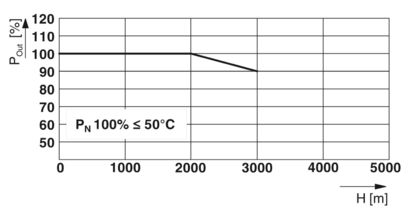

Рабочая высота≤ 3000 м (> 2000 м, изменение хар-к: 10 %/1000 м)
Климатический класс3K22 (согласно EN 60721)
Макс. допустимая отн. влажность воздуха (при эксплуатации)≤ 95 % (при 25 °C, без выпадения конденсата)
Удары (при эксплуатации)18 мс, 30г, в каждом направлении (IEC 60068-2-27)
Вибрация (при эксплуатации)10 Гц ... 50 Гц, амплитуда ±0,2 мм (IEC 60068-2-6)
50 Гц ... 150 Гц, 2,3г, 90 мин.
Temp CodeT4 (-25...+70 °C; >55 °C, ограничение рабочих характеристик: 2,5 %/K)
Категория перенапряжения
EN 61010-1II (≤ 3000 m)
Категория перенапряжения
EN 62477-1III (≤ 3000 м)
Безопасность блоков питания до 1100 В (изоляционные промежутки)
Обозначение стандартаБезопасность блоков питания до 1100 В (изоляционные промежутки)
Стандарты/нормативные документыDIN EN 61558-2-16
Электробезопасность
Обозначение стандартаЭлектробезопасность
Стандарты/нормативные документыМЭК 61010-2-201 (SELV)
Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования
Обозначение стандартаБезопасность электрических контрольно-измерительных приборов и лабораторного оборудования
Стандарты/нормативные документыМЭК 61010-1
Защитное сверхнизкое напряжение
Обозначение стандартаЗащитное сверхнизкое напряжение
Стандарты/нормативные документыIEC 61010-1 (SELV)
МЭК 61010-2-201 (PELV)
Безопасное разделение
Обозначение стандартаБезопасное разделение
Стандарты/нормативные документыМЭК 61558-2-16
МЭК 61010-2-201
Ограничение гармонических искажений сети
Обозначение стандартаТребования к сетям питания
Стандарты/нормативные документыEN 61000-3-2
Провалы сетевого напряжения
Обозначение стандартаТребования полупроводниковой промышленности в отношении защиты от провалов сетевого питания
Стандарты/нормативные документыSEMI F47 - 0706 (180 B AC)
UL
МаркировкаUL/C-UL Listed UL 61010-1
UL
МаркировкаUL/C-UL Listed UL 61010-2-201
UL
МаркировкаUL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
SIQ
МаркировкаСхема CB (МЭК 61010-1, МЭК 61010-2-201)
Электромагнитная совместимостьСоответствие директиве EMV 2014/30/EU
Директива по низкому напряжениюСоответствие Директиве по низкому напряжению 2014/35/ЕС
Излучение электромагнитных помехИзлучение кондуктивных помех согласно EN 61000-6-3 (жилая и промысловая зона) и EN 61000-6-4 (промышленная среда)
Требования по ЭМС к помехозащищенностиEN 61000-6-2
Излучение кондуктивных помех
Стандарты/нормативные документыEN 55016
EN 61000-6-3 (класс B)
Излучение помех
Стандарты / нормативные документыEN 55016
EN 61000-6-3 (класс B)
Токи высшей гармоники
Стандарты / нормативные документыEN 61000-3-2
EN 61000-3-2 (класс A)
Диапазон частот0 кГц ... 2 кГц
Фликер
Стандарты / нормативные документыEN 61000-3-3
Диапазон частот0 кГц ... 2 кГц
Разряд статического электричества
Стандарты / нормативные документыEN 61000-4-2
Разряд статического электричества
Разряд между контактами6 кВ (Уровень контроля 3)
Воздушный разряд8 кВ (Уровень контроля 3)
ПримечанияКритерий A
Электромагнитное высокочастотное поле
Стандарты / нормативные документыEN 61000-4-3
Электромагнитное высокочастотное поле
Диапазон частот80 МГц ... 1 ГГц
Напряженность проверочного поля10 В/м (Уровень контроля 3)
Диапазон частот1 ГГц ... 6 ГГц
Напряженность проверочного поля10 В/м (Уровень контроля 3)
ПримечанияКритерий A
Быстрые переходные процессы (всплески)
Стандарты / нормативные документыEN 61000-4-4
Быстрые переходные процессы (всплески)
Вход4 кВ (Уровень контроля 4 - асимметричный)
Выход2 кВ (Уровень контроля 3 - асимметричный)
ПримечанияКритерий A
Нагрузка при ударном напряжении (импульсное перенапряжение)
Стандарты / нормативные документыEN 61000-4-5
Нагрузка при ударном напряжении (импульсное перенапряжение)
Вход2 кВ (Уровень контроля 4 - симметричный)
4 кВ (Уровень контроля 4 - асимметричный)
Выход1 кВ (Уровень контроля 3 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
ПримечанияКритерий A
Влияние помех по цепи питания
Стандарты / нормативные документыEN 61000-4-6
Влияние помех по цепи питания
Вход / выходасимметричный
Диапазон частот0,15 МГц ... 80 МГц
ПримечанияКритерий A
Напряжение10 В (Уровень контроля 3)
Падение напряжения
Стандарты / нормативные документыEN 61000-4-11
Напряжение230 В AC
Частота50 Гц
Провал напряжения70 %
Количество циклов25 / 30 циклов
ПримечанияКритерий A
Провал напряжения40 %
Количество циклов12 циклов
Дополнительный текстУровень контроля 2
ПримечанияКритерий A
Провал напряжения0 %
Количество циклов1 цикл
Дополнительный текстУровень контроля 2
ПримечанияКритерий B
Критерии
Критерий АНормальные рабочие параметры со значениями в заданных пределах.
Критерий BВременное ухудшение рабочих параметров, которое устраняется самим устройством.
Номер артикула1096432
Упаковочная единица1 Количество
Минимальное количество, предусмотренное условиями заказа1 Количество
Ключ изделияCMPV13
GTIN4055626930466
Вес/шт. (с упаковкой)862 g
Вес/шт. (без упаковки)862 g
Номер таможенного тарифа85044095
Страна происхожденияTH
Номинальный ток,( In ) (А):
10

Отзывы не найдены
