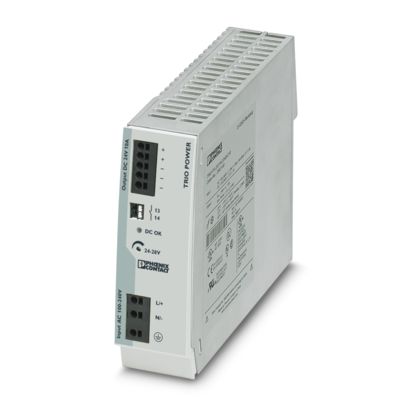

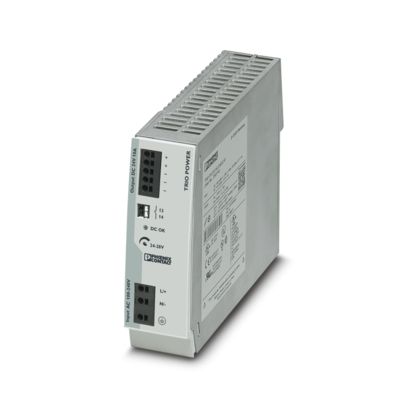

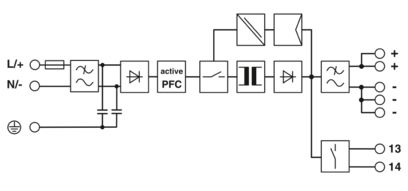

Первично-коммутируемый блок питания TRIO POWER с вставным соединением для монтажа на DIN-рейку, вход: однофазный, выход: 24 В постоянного тока/10 А
Блоки питания TRIO POWER со стандартной функциональностью
Линейка блоков питания TRIO POWER с подключением Push-in была усовершенствована для использования в машиностроении. Все функции и компактная конструкция однофазных и трехфазных модулей оптимально адаптированы к строгим требованиям. В сложных условиях окружающей среды блоки питания, которые имеют чрезвычайно прочную электрическую и механическую конструкцию, обеспечивают надежное питание всех нагрузок.
| Работа переменного тока |
| Тип сети | Звездная сеть |
| Номинальный диапазон входного напряжения | 100 В переменного тока ... 240 В переменного тока |
| Диапазон входного напряжения | 100 В переменного тока ... 240 В переменного тока -15 % ... +10 >#/td### |
| Напряжение включения | > 75 В переменного тока |
| Напряжение отключения | < 70 В переменного тока |
| Электрическая прочность, макс. | 300 В переменного тока 15 с |
| Типичное напряжение национальной сети | 120 В переменного тока |
| 230 В переменного тока |
| Тип напряжения питания | Переменный/постоянный ток |
| Пусковой ток | ≤ 25 А (типично) |
| Интеграл пускового тока (I 2 t) | < 0,5 А 2 с |
| Ограничение пускового тока | тип. 25 А (через 1 мс) |
| Диапазон частот переменного тока | 50 Гц ... 60 Гц ±10 >#/td### |
| Время буферизации сети | тип. 15 мс (120 В переменного тока) |
| тип. 20 мс (230 В переменного тока) |
| Потребление тока | 3,1 А (100 В переменного тока) |
| 2,4 А (120 В переменного тока) |
| 1,3 А (230 В переменного тока) |
| 1,4 А (240 В переменного тока) |
| Номинальная потребляемая мощность | 285 ВА |
| Защитная схема | Защита от переходных перенапряжений; Варистор |
| Коэффициент мощности (cos phi) | 0,93 |
| Типичное время ответа | < 1 с |
| Входной предохранитель | 6,3 А (внутренний (защита устройства)) |
| Рекомендуемый выключатель для защиты входа | 6 А ... 16 А (Характеристики B, C, D, K) |
| Ток разряда на PE | < 3,5 мА |
| Фактор мощности | > 0,9 (120 В переменного тока) |
| > 0,9 (230 В переменного тока) |
| Работа постоянного тока |
| Номинальный диапазон входного напряжения | 110 В постоянного тока ... 250 В постоянного тока |
| Диапазон входного напряжения | 110 В пост. тока ... 250 В пост. тока -10 % ... +10 >#/td### |
| Напряжение включения | ≥ 95 В постоянного тока |
| Напряжение отключения | < 70 В постоянного тока |
| Тип напряжения питания | округ Колумбия |
| Время буферизации сети | > 15 мс (230 В переменного тока) |
| Потребление тока | 2,5 А (110 В постоянного тока) |
| 1,1 А (250 В постоянного тока) |
| Эффективность | > 91 % (для 230 В переменного тока и номинальных значений) |
| Выходная характеристика | U/I с динамическим резервом нагрузки |
| Номинальное выходное напряжение | 24 В постоянного тока ±1 >#/td### |
| Диапазон установки выходного напряжения (U Set ) | 24 В постоянного тока ... 28 В постоянного тока (постоянная мощность) |
| Номинальный выходной ток (I N ) | 10 А |
| Динамическое усиление (I Dyn.Boost ) | 15 А (5 с) |
| Снижение номинальных характеристик | > 60 °C ... 70 °C (2,5 %/К) |
| Сопротивление обратной связи по напряжению | ≤ 35 В постоянного тока |
| Защита от перенапряжения на выходе (OVP) | ≤ 30 В постоянного тока |
| Отклонение контроля | < 1 % (изменение нагрузки, статическое 10 % ... 90 %) |
| < 3 % (динамическое изменение нагрузки 10 % ... 90 %, 10 Гц) |
| < 0,1 % (изменение входного напряжения ±10 %) |
| Остаточная рябь | < 10 мВ PP (при номинальных значениях) |
| Защита от короткого замыкания | да |
| Доказательство отсутствия нагрузки | да |
| Выходная мощность | 240 Вт |
| 360 Вт (5 с) |
| Максимальная рассеиваемая мощность без нагрузки | < 5,1 Вт (230 В) |
| Потери мощности при номинальной нагрузке макс. | < 25 Вт |
| Время подъема | ≤ 12 мс (U ВЫХ (10 % ... 90 %)) |
| Параллельное соединение | да, для избыточности и увеличения емкости |
| Последовательное соединение | да |
| Сигнал: постоянный ток в норме |
| Максимальное коммутируемое напряжение | 30 В переменного/постоянного тока |
| Постоянный ток нагрузки | 100 мА |
| Вход |
| Метод подключения | Вставное соединение |
| Сечение проводника, жесткого мин. | 0,2 мм² |
| Сечение проводника, жесткого, макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG мин. | 24 |
| Сечение проводника AWG макс. | 12 |
| Длина зачистки | 10 мм |
| Выход |
| Метод подключения | Вставное соединение |
| Сечение проводника, жесткого мин. | 0,2 мм² |
| Сечение проводника, жесткого, макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG мин. | 24 |
| Сечение проводника AWG макс. | 12 |
| Длина зачистки | 8 мм |
| Сигнал |
| Метод подключения | Вставное соединение |
| Сечение проводника, жесткого мин. | 0,2 мм² |
| Сечение проводника, жесткого, макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение проводника AWG мин. | 24 |
| Сечение проводника AWG макс. | 16 |
| Длина зачистки | 8 мм |
| Виды сигнализации | ВЕЛ |
| Плавающий сигнальный контакт |
| Выходной сигнал: светодиодный индикатор состояния |
| Обозначение сигнализации | DC ОК |
| Отображение статуса | ВЕЛ |
| Цвет | зеленый |
| DC ОК | U ВЫХ > 0,9 x U Н |
| Количество фаз | 1 |
| Напряжение изоляции вход/выход | 3 кВ переменного тока (типовое испытание) |
| 1,5 кВ переменного тока (стандартное испытание) |
| Тип продукта | Источник питания |
| Семейство продуктов | ТРИО СИЛА |
| Среднее время безотказной работы (МЭК 61709, SN 29500) | > 1800000 ч (25 °C) |
| > 1000000 ч (40 °C) |
| > 480000 ч (60 °C) |
| Характеристики изоляции |
| Класс защиты | I (в закрытом шкафу управления) |
| Степень загрязнения | 2 |
| Ширина | 42 мм |
| Высота | 130 мм |
| Глубина | 160 мм |
| Установочные размеры |
| Расстояние установки справа/слева | 0 мм / 0 мм |
| Расстояние установки верх/низ | 50 мм / 50 мм |
| Тип крепления | Монтаж на DIN-рейку |
| Примечание к собранию | выравнивание: по горизонтали 0 мм (≤ 40 °C) 10 мм (≤ 70 °C), по вертикали 50 мм |
| Положение установки | горизонтальная DIN-рейка NS 35, EN 60715 |
| С защитным покрытием | нет |
| Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки) | В0 |
| Материал корпуса | Металл |
| Тип жилья | Алюминий (AlMg3) |
| Версия с капюшоном | Поликарбонат |
| Условия окружающей среды |
| Степень защиты | IP20 |
| Температура окружающей среды (эксплуатация) | -25 °C ... 70 °C (> 60 °C Снижение номинальных характеристик: 2,5 %/K) |
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 85 °С |
| Температура окружающей среды (испытание при запуске) | -25 °С |
| Максимальная высота | ≤ 5000 м (> 2000 м, снижение номинала: 10 %/1000 м) |
| Климатический класс | 3K3 (в соответствии с EN 60721) |
| Максимально допустимая относительная влажность воздуха (при эксплуатации) | ≤ 95 % (при 25 °C, без конденсации) |
| Шок | 18 мс, 30g, в каждом пространственном направлении (согласно IEC 60068-2-27) |
| Вибрация (эксплуатация) | < 15 Гц, амплитуда ±2,5 мм (согласно IEC 60068-2-6) |
| 15 Гц ... 150 Гц, 4g, 90 мин. |
| DNV GL CG-0339 / Класс B
2 Гц - 100 Гц резонансный поиск, 90 мин. в резонансе,
2 Гц - 25 Гц, амплитуда ±1,6 мм,
25 Гц - 100 Гц, ускорение 4g |
| Железнодорожные приложения | EN 50121-4 |
| Стандарт – Электронное оборудование для использования в электроустановках и их сборка в электроустановки | EN 50178/VDE 0160 (БСНН) |
| Стандарт – Ограничение гармонических токов сети | EN 61000-3-2 |
| Стандарт - Электробезопасность | МЭК 62368-1 (БСНН) |
| Стандарт – Безопасное сверхнизкое напряжение | IEC 62368-1 (SELV) и EN 60204-1 (PELV) |
| Стандарт - Безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - Безопасность трансформаторов | EN 61558-2-16 (только воздушные зазоры и пути утечки) |
| Противопожарная защита на железнодорожном транспорте |
| Стандартное обозначение | Противопожарная защита на железнодорожном транспорте |
| Стандарты/спецификации | EN 45545-2 (HL3) |
| Одобрения UL | Включено в список UL 508 |
| Признано UL/C-UL UL 60950-1 |
| UL ANSI/ISA-12.12.01 Класс I, Раздел 2, Группы A, B, C, D (Опасное место) |
| Соответствие/Одобрения |
| SIL в соответствии с IEC 61508 | 0 |
| Электромагнитная совместимость | Соответствие Директиве по ЭМС 2014/30/ЕС |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/EC |
| Требования ЭМС к излучению шума | EN 61000-6-3 |
| EN 61000-6-4 |
| Требования ЭМС к помехоустойчивости | EN 61000-6-1 |
| EN 61000-6-2 |
| Уровень шума |
| Стандарты/правила | EN 55011 (EN 55022) |
| Электростатический разряд |
| Стандарты/правила | EN 61000-4-2 |
| Электростатический разряд |
| Контактный разряд | 6 кВ (Уровень испытаний 4) |
| Разряд в воздухе | 8 кВ (Уровень испытаний 4) |
| Комментарии | Критерий А |
| Электромагнитное ВЧ поле |
| Стандарты/правила | EN 61000-4-3 |
| Электромагнитное ВЧ поле |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Испытательная напряженность поля | 10 В/м (Уровень теста 3) |
| Диапазон частот | 1 ГГц ... 2 ГГц |
| Испытательная напряженность поля | 10 В/м (Уровень теста 3) |
| Диапазон частот | 2 ГГц ... 3 ГГц |
| Испытательная напряженность поля | 10 В/м (Уровень теста 3) |
| Комментарии | Критерий А |
| Быстрые переходные процессы (всплески) |
| Стандарты/правила | EN 61000-4-4 |
| Быстрые переходные процессы (всплески) |
| Вход | 4 кВ (Уровень испытаний 4 - асимметричный) |
| Выход | 2 кВ (Уровень испытаний 3 - асимметричный) |
| Сигнал | 1 кВ (Уровень испытаний 2 - асимметричный) |
| Комментарии | Критерий А |
| Нагрузка перенапряжения (скачок) |
| Стандарты/правила | EN 61000-4-5 |
| Нагрузка перенапряжения (скачок) |
| Вход | 3 кВ (Уровень испытаний 3 - симметричный) |
| 6 кВ (Уровень испытаний 4 - асимметричный) |
| Выход | 1 кВ (Уровень испытаний 2 - симметричный) |
| 2 кВ (Уровень испытаний 1 - асимметричный) |
| Сигнал | 1 кВ (Уровень испытаний 2 - асимметричный) |
| Комментарии | Критерий Б |
| Кондуктивные помехи |
| Стандарты/правила | EN 61000-4-6 |
| Кондуктивные помехи |
| Ввод/вывод | асимметричный |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Комментарии | Критерий А |
| Напряжение | 10 В (уровень теста 3) |
| Излучаемые помехи |
| Стандарты/правила | EN 61000-6-3 |
| Напряжение радиопомех в соответствии с EN 55011 | EN 55011 (EN 55022) Класс B, область применения: Промышленность и жилые помещения |
| Излучаемые радиопомехи в соответствии с EN 55011 | EN 55011 (EN 55022) Класс B, область применения: Промышленность и жилые помещения |
| Критерии |
| Критерий А | Нормальное рабочее поведение в указанных пределах. |
| Критерий Б | Временное нарушение эксплуатационных характеристик, которое устраняется самим устройством. |
| Номер товара | 2903149 |
| Упаковочная единица | 1 шт. |
| Минимальный объем заказа | 1 шт. |
| Ключ продаж | CMPO13 |
| Ключ продукта | CMPO13 |
| Страница каталога | Страница 256 (C-4-2019) |
| GTIN | 4046356960854 |
| Вес за штуку (включая упаковку) | 1,105 г |
| Вес за штуку (без упаковки) | 919 г |
| Номер таможенного тарифа | 85044095 |
| Страна происхождения | CN |
Номинальный ток,( In ) (А):
10
