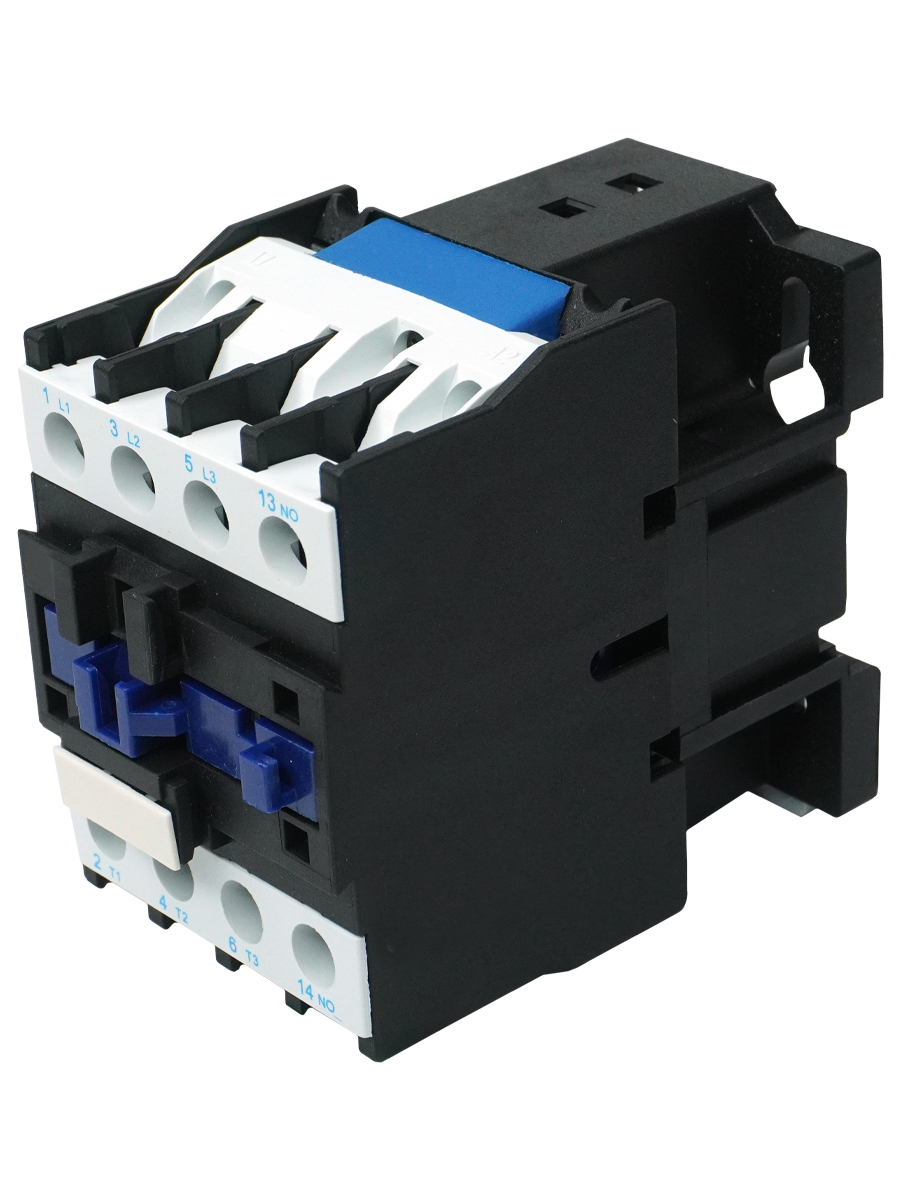

Пускатели электромагнитные малогабаритные серии ПМЛ предназначены для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В переменного тока частотой 50 и 60 Гц.
- способ монтажа, как на DIN-рейку, так и на монтажную панель;
- контактор обладает повышенной износостойкостью и малым значением переходного сопротивления контактов за счёт применения контакт-деталей на основе серебра, и покрытий на контактной группе;
- широкий ассортимент контакторов;
- специальная технология изготовления магнитной системы, повышающая надёжность работы контакторов.
| Артикул | ET010037 |
| Количество полюсов | 3 |
| Номинальное напряжение катушки управления, Uc, В | 110В (50/60Гц) |
| Тип напряжения управления (Контакторы, пускатели) | Переменный (АС) |
| Номинальное рабочее напряжение, Ue, В | 220В, 380В, 660В |
| Номинальный рабочий ток Ie (АС-3), при 380В, А (ПМ12 100-250А пускатели э/м) | 32А |
| Тип вспомогательных контактов (Контакторы, пускатели) | 1з(1no) |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Степень защиты | IP20 |
| Исполнение | Нереверсивный, без реле |
| Номинальное напряжение изоляции, Ui, В | 660В |
| Механическая износостойкость, циклов ВО | 8 000 000 |
| Коммутационная износостойкость, циклов ВО | 300 000 |
| Условия использования | относительная влажность воздуха не более 80% при температуре +25ºC |
| Рабочее положение (Контакторы, пускатели) | Вертикальное, с возможным отклонением по горизонтали ±30° |
| Категория применения (Контакторы, пускатели) | AC-3 |
| Температура эксплуатации, °C (Контакторы, пускатели) | -40...+50 °С |
| Номинальное импульсное напряжение Uimp, кВ (Контакторы, пускатели) | 6кВ |
| Диапазон напряжения управления при срабатывании (Контакторы, пускатели) | (0,85-1,1) Uc |
| Диапазон напряжения управления при отпускании (Контакторы, пускатели) | (0,3-0,6) Uc |
| Номинальная мощность при напряжении 380В (AC-3) P, кВт (ПМ12 100-250А пускатели э/м) | 15кВт |
| Номинальная мощность при напряжении 660В (AC-3) P, кВт (Контакторы, пускатели) | 18,5кВт |
| Время срабатывания, мс | 22±8 |
| Условный тепловой ток Ith, А (Концевые, путевые выключатели) | 38А |
| Тип подключения вспомогательных цепей (ПМ12 100-250А пускатели э/м) | винтовое соединение |
| Размер резьбы винта главных контактов, мм (ПМ12 100-250А пускатели э/м) | М6 |
| Номинальное сечение внешних проводников вспомогательных контактов, мм² (ПМ12 100-250А пускатели э/м) | 0,75-2,5 |
| Длина, мм | 84 |
| Высота, мм | 98 |
| Ширина, мм | 56 |
Номинальный ток,( In ) (А):
32
