id KM3.30.8.230.25
Номинальное максимальное напряжение на переключение 440В/690В AC - 300В DC
Сопротивление катушки 515.4 Ом
Диапазон температур -40...+60°C
Установка Дин-рейка
Сертификация ТР ТС 004/2011
Уровень защиты IP20
Диапазон частотно минимального тока 25...400Гц
Время не перекрытия между НО и НЗ 1.5с. (при подаче и снятии напряжения с катушки)
Допустимая кратковременная нагрузка380А при 40°C — 1с.
240А при 40°C — 10с.
120А при 40°C — 1мин.
50А при 40°C — 10мин.
Механическая долговечность циклов 15 млн. циклов
Вспомогательные контакты 1НО + 1НЗ
Сечение провода клемм силовой цепи 2.5…10мм2
Момент затяжки клемм силовой цепи 2.5Нм
Сечение провода клемм цепи управления 1…4мм2
Момент закручивания клемм цепи управления 1.7Нм
Номинальный ток по AC-3440В 25А
Номинальный ток по AC-1440В 40А
Мощность электродвигателя 5,5кВт при 220...230В AC 50/60Гц (AC-3)
11кВт при 380...400В AC 50/60Гц (AC-3)
11кВт при 415...440В AC 50/60Гц (AC-3)
15кВт при 500В AC 50/60Гц (AC-3)
15кВт при 660...690В AC 50/60Гц (AC-3)
5,5кВт при 400В AC 50/60Гц (AC-4)
Мощность электродвигателя 11кВт
Номинальная включающая способность 450А
Номинальная отключающая способность 450А
Минимальный ток на переключение для цепи сигнализации 5мА
Минимальное напряжение на переключение для цепи сигнализации 17В
Максимальное напряжение на переключение для цепи сигнализации 690
Рабочий диапазон катушки срабатывание Uмин. 184В
Рабочий диапазон катушки срабатывание Uмакс. 253В
Рабочий диапазон катушки отпускание Uмин. 69В
Рабочий диапазон катушки отпускание Uмакс. 138В
Время срабатывания Замыкание - 12...22мс. Размыкание - 4...19мс.
Потребляемая мощность при пуске 70ВА, 50Гц, cosφ 0,75 (при 20°C)
Потребляемая мощность при удержании 7ВА, 50Гц, cosφ 0,3 (при 20°C)
Электрическая долговечность циклов 1,65 млн. 25А AC-3 при Ue <= 440В 1,4 млн. 40А AC-1 при Ue <= 440В
Максимальная частота коммутаций 3600 цикл./час

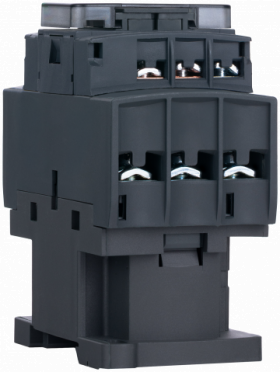

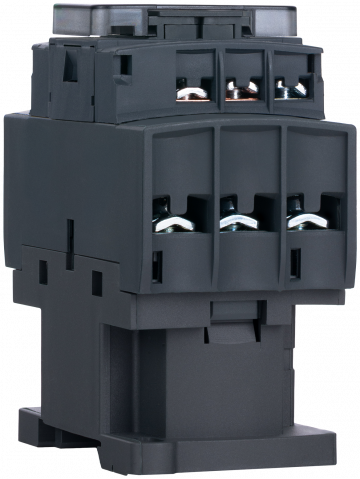

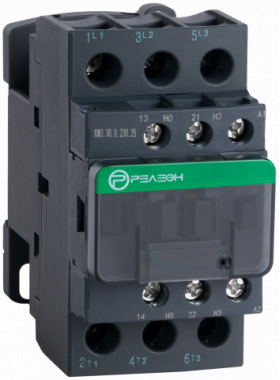

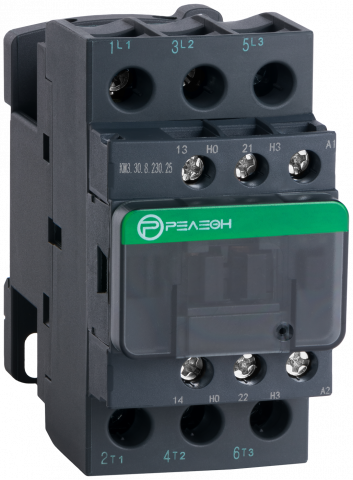

Контактор KM3.30.8.230.25 – профессиональное решение для мощных нагрузок.
Этот трёхполюсный электромагнитный контактор предназначен для коммутации серьёзных нагрузок в промышленных и коммерческих электроустановках.
Способен коммутировать токи до 25А, что делает его идеальным выбором для промышленных нагревательных систем и другого энергоёмкого оборудования. Благодаря увеличенным токовым характеристикам превосходит стандартные модели контакторов.

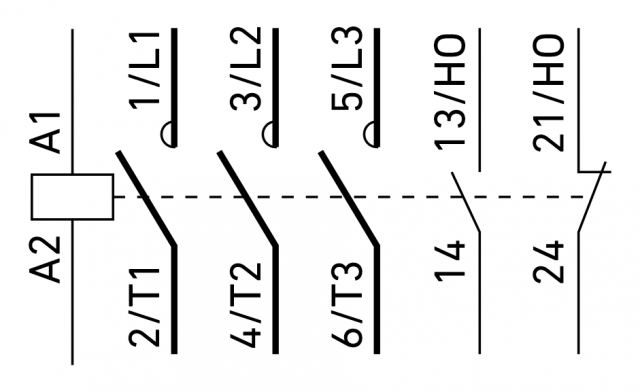

Оснащён тремя силовыми нормально разомкнутыми контактами и дополнительной парой коммутационных контактов (НО+НЗ) для цепей управления. Все соединения выполнены через винтовые зажимы, обеспечивающие стабильный и безопасный контакт даже при вибрациях.
Емкость 1 шт
Вес 0.394 кг
Длина 10 м
Ширина 9 м
Высота 5.3 м
Тип упаковки Коробка
