id KM3.30.8.230.38
Номинальное максимальное напряжение на переключение 440В/690В AC - 300В DC
Сопротивление катушки 515.4 Ом
Диапазон температур -40...+60°C
Установка Дин-рейка
Сертификация ТР ТС 004/2011
Бренд РЕЛЕОН
Уровень защиты IP20
Диапазон частотно минимального тока 25...400Гц
Время не перекрытия между НО и НЗ 1.5с. (при подаче и снятии напряжения с катушки)
Допустимая кратковременная нагрузка 430А при 40°C — 1с.
310А при 40°C — 10с.
150А при 40°C — 1мин.
60А при 40°C — 10мин.
Механическая долговечность циклов 15 млн. циклов

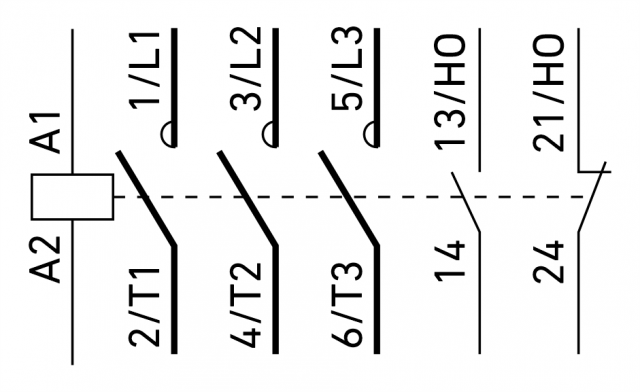

Вспомогательные контакты 1НО + 1НЗ
Сечение провода клемм силовой цепи 2.5…10мм2
Момент затяжки клемм силовой цепи 2.5Нм
Сечение провода клемм цепи управления 1…4мм2
Момент закручивания клемм цепи управления 1.7Нм
Номинальный ток по AC-3440В 38А
Номинальный ток по AC-1440В 50А
Мощность электродвигателя 9кВт при 220...230В AC 50/60Гц (AC-3)
18,5кВт при 380...400В AC 50/60Гц (AC-3)
18,5кВт при 415...440В AC 50/60Гц (AC-3)
18,5кВт при 500В AC 50/60Гц (AC-3)
18,5кВт при 660...690В AC 50/60Гц (AC-3)
9кВт при 400В AC 50/60Гц (AC-4)
Мощность электродвигатетеля 18.5кВт
Номинальная включающая способность 550А
Номинальная отключающая способность 550А
Минимальный ток на переключение для цепи сигнализации 5мА
Минимальное напряжение на переключение для цепи сигнализации 17В
Максимальное напряжение на переключение для цепи сигнализации 690
Рабочий диапазон катушки срабатывание Uмин. 184В
Рабочий диапазон катушки срабатывание Uмакс. 253В
Рабочий диапазон катушки отпускание Uмин. 69В
Рабочий диапазон катушки отпускание Uмакс. 138В
Время срабатывания Замыкание - 12...22мс. Размыкание - 4...19мс.
Потребляемая мощность при пуске 70ВА, 50Гц, cosφ 0,75 (при 20°C)
Потребляемая мощность при удержании 7ВА, 50Гц, cosφ 0,3 (при 20°C)
Электрическая долговечность циклов 1,4 млн. 50А AC-3 при Ue <= 440В 1,4 млн. 38А AC-1 при Ue <= 440В
Максимальная частота коммутаций 3600 цикл./час

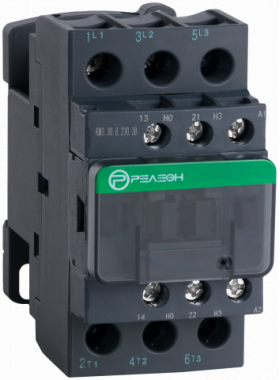

Контактор KM3.30.8.230.32 – профессиональное решение для высоконагруженных промышленных систем.
Трехполюсный электромагнитный контактор с номинальным током 32А, предназначенный для коммутации мощных нагрузок в сетях переменного тока 230В. Оснащен винтовыми зажимами для надежного подключения проводников.
Безопасность и надежность обеспечиваются защитой катушки от перегрева, предотвращением залипания контактов, а также устойчивостью к вибрациям и механическим нагрузкам.
Эргономичное исполнение включает четкую визуальную индикацию состояния, удобный доступ к клеммам для подключения и быструю замену катушки, что упрощает эксплуатацию и обслуживание.
Емкость 1 шт
Вес 394 гр
Длина 100 мм
Ширина 9 мм
Высота 53 мм
Тип упаковки Коробка
