id KM3.30.9.024.18
Номинальное максимальное напряжение на переключение 440В/690В AC - 300В DC
Диапазон температур -40...+60°C
Установка Дин-рейка
Сертификация ТР ТС 004/2011
Бренд РЕЛЕОН
Уровень защиты IP20
Диапазон рабочей частоты 25...400Гц
Время неперекрытия между НО и НЗ 1.5с. (при подаче и снятии напряжения с катушки)
Допустипая кратковременная нагрузка 240А при 40°C — 1с.
145А при 40°C — 10с.
84А при 40°C — 1мин.
40А при 40°C — 10мин.
Механическая долговечность циклов 30 млн. циклов
Вспомогательные контакты 1НО + 1НЗ
Сечение провода клемм силовой цепи 1.5…6мм2
Момент затяжки клемм силовой цепи 1.7Нм
Сечение провода клемм цепи управления 1…4мм2
Момент закручивания клемм цепи управления 1.7Нм
Номинальный ток по AC-3440В 18А
Номинальный ток по AC-1440В 32А
Мощность электродвигателя 4кВт при 220...230В AC 50/60Гц (AC-3)
7,5кВт при 380...400В AC 50/60Гц (AC-3)
9кВт при 415...440В AC 50/60Гц (AC-3)
10кВт при 500В AC 50/60Гц (AC-3)
10кВт при 660...690В AC 50/60Гц (AC-3)
5,5кВт при 400В AC 50/60Гц (AC-4)
Номинальная включающая способность 300А
Номинальная отключающая способность 300А
Минимальный ток на переключение для цепи сигнализации 5мА
Минимальное напряжение на переключение для цепи сигнализации 17В
Максимальное напряжение на переключение для цепи сигнализации 690
Рабочий диапазон катушки срабатывание Uмин. 16.8В
Рабочий диапазон катушки срабатывание Uмакс. 30В
Рабочий диапазон катушки отпускание Uмин. 2.4В
Рабочий диапазон катушки отпускание Uмакс. 6В
Время срабатывания Замыкание - 63мс. Размыкание - 20мс.
Потребляемая мощность при пуске 5.4Вт
Потребляемая мощность при удержании 5.4Вт
Электрическая долговечность циклов 1,65 млн. 18А AC-3 при Ue <= 440В 1 млн. 32А AC-1 при Ue <= 440В
Максимальная частота коммутаций 3600 цикл./час

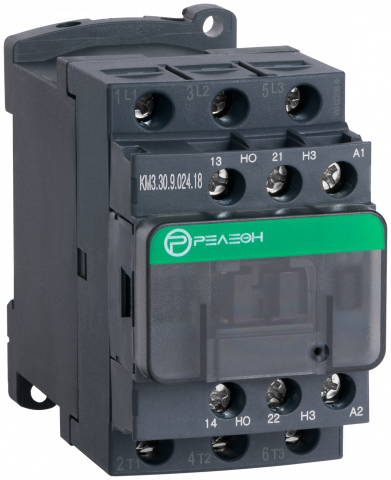

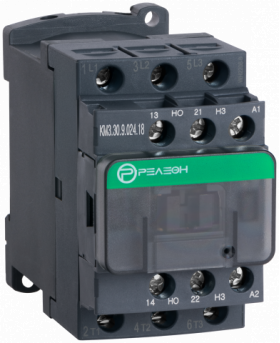

Контактор KM3.30.9.024.18 - мощное решение для цепей постоянного тока.
Представляет собой трехполюсный электромагнитный аппарат с номинальным током 18А, предназначенный для коммутации цепей постоянного тока 24В. Устройство оснащено винтовыми зажимами для надежного подключения проводников и дополнительными контактами (1НО+1НЗ) для цепей управления.
Это решение сочетает высокую коммутационную способность, надежность и долгий срок службы, что делает его оптимальным выбором для систем управления постоянным током в промышленности и автоматизации.
Емкость 1 шт
Вес 540 гр
Длина 116 мм
Ширина 93 мм
Высота 53 мм
Тип упаковки Коробка
