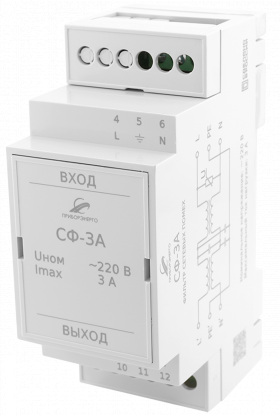

Сетевые фильтры на 3 ампера СФ применяется для защиты цепей электропитания электронных устройств от индустриальных и высокочастотных природных помех. А так же для предотвращения от распространения индустриальных помех по цепям питающей сети от промышленного оборудования.

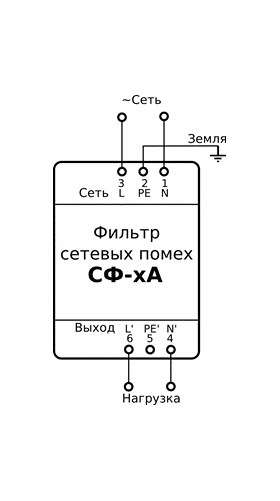

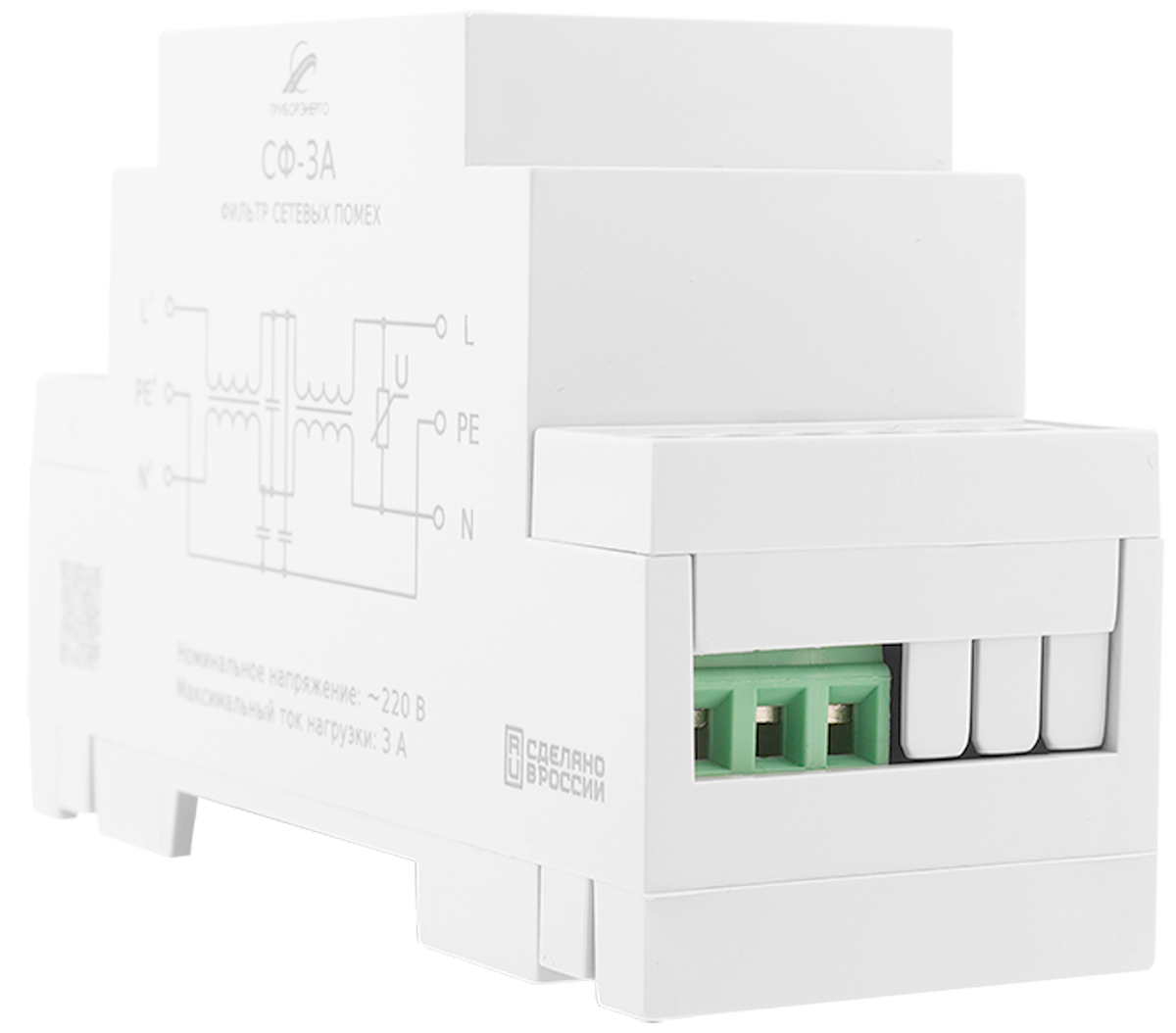

Фильтр включается в разрыв линии электропитания. Для присоединения к питающей сети и нагрузке фильтр имеет две группы винтовых клемм.

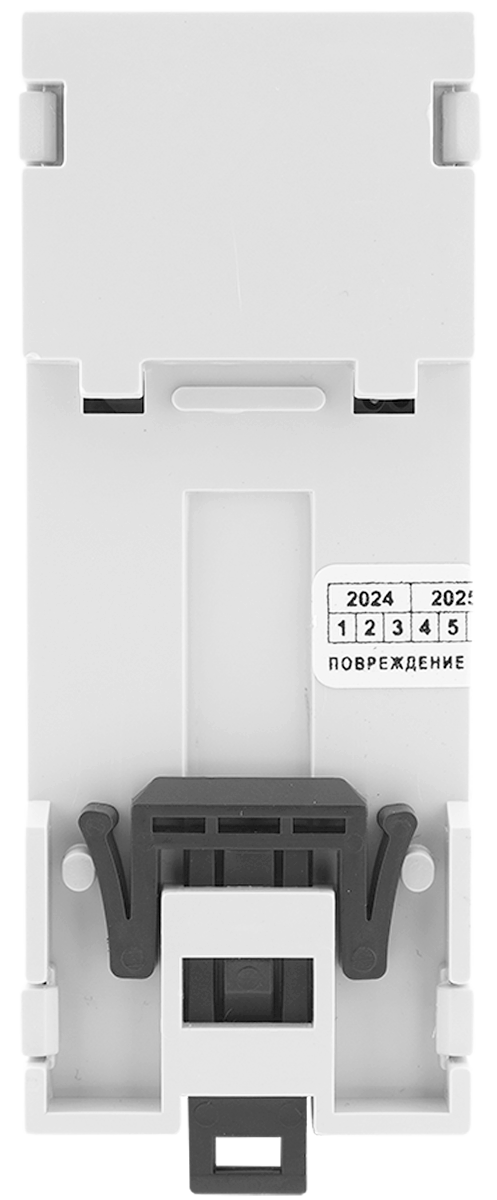

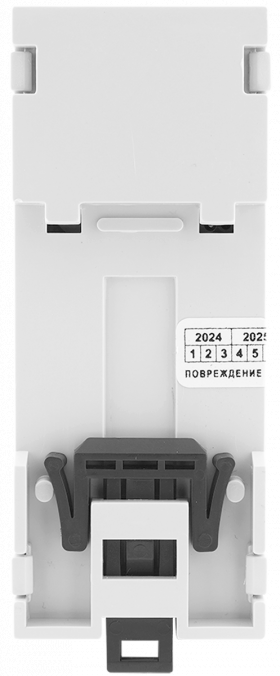

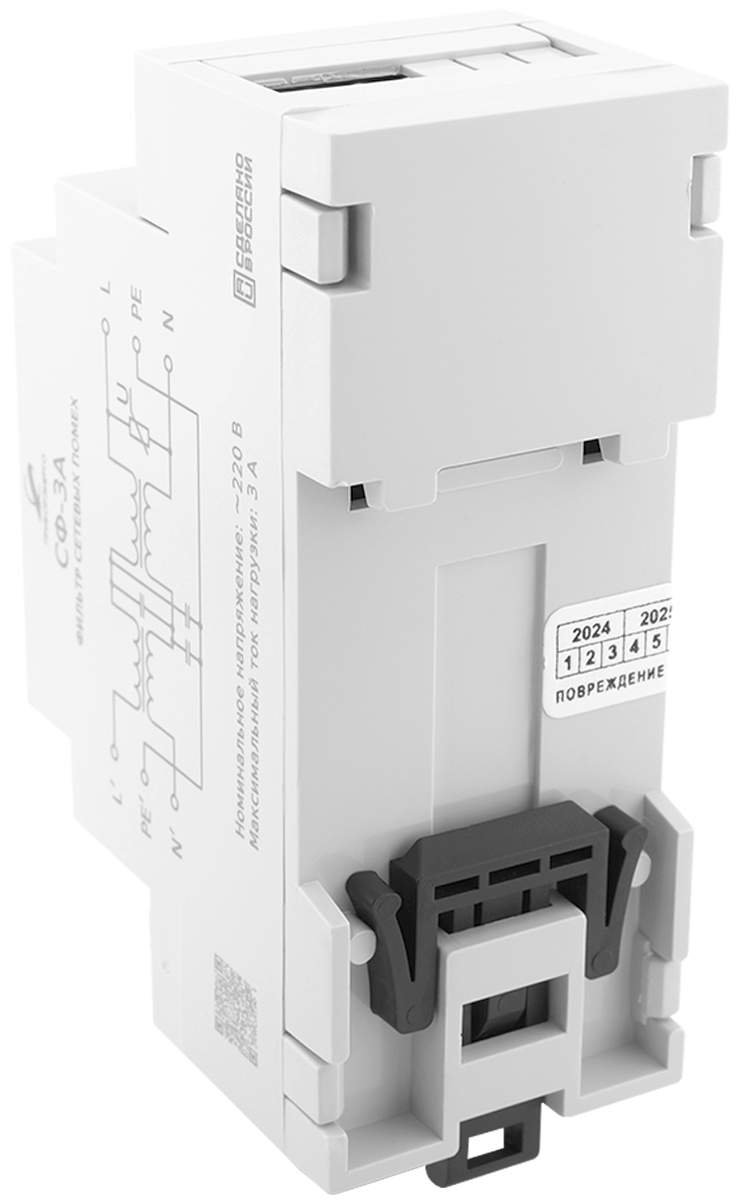

Крепиться сетевой фильтр на DIN-рейку, выпускается в корпусе из пластика, не поддерживающего горение.
В соответствии с ГОСТ, по характеру возникновения помехи подразделяют на противофазные и синфазные. Ток противофазной помехи в сигнальных проводах совпадает по направлению с током полезного сигнала. Ток синфазной помехи имеет одинаковое направление в прямом и обратном проводах сети.
Сетевой фильтр 3А спроектирован так,что эффективно подавляет помехи разного типа, обеспечивая тем самым защиту от:
– ударов молний вблизи кабелей или линий электропередачи;
– коммутационных процессов при включении/отключении мощной сетевой нагрузки;
– выбросов тока при полном включении/выключении напряжения в сети, аварии на подстанциях;
– помех импульсных блоков питания;
– помех мощных двигателей, генераторов и т. п.
Размер 90x58x36 мм
Материал пластик
Страна производства Россия
Гарантия 36 месяцев с даты продажи
Условия хранения °С от - 45 до + 60
Бренд Приборэнерго
Габаритные размеры, мм 165х92х39.5
Масса, г 120
Виды защит IP20
Сечение подключаемых проводников, мм2 0,2 … 2,5
Горючесть огнестойкий, самогосящийся
Номинальный ток In, А 2
Электрическая прочность изоляции, кВ 3
Номинальное напряжение AC, В 250
Испытательное напряжение P/N-PE 2500 в АС
Тип напряжения AC/DC
Ток утечки в Un 190
Диапазон рабочих температур, °С -40 … +60
Номинальное напряжение, В 25
