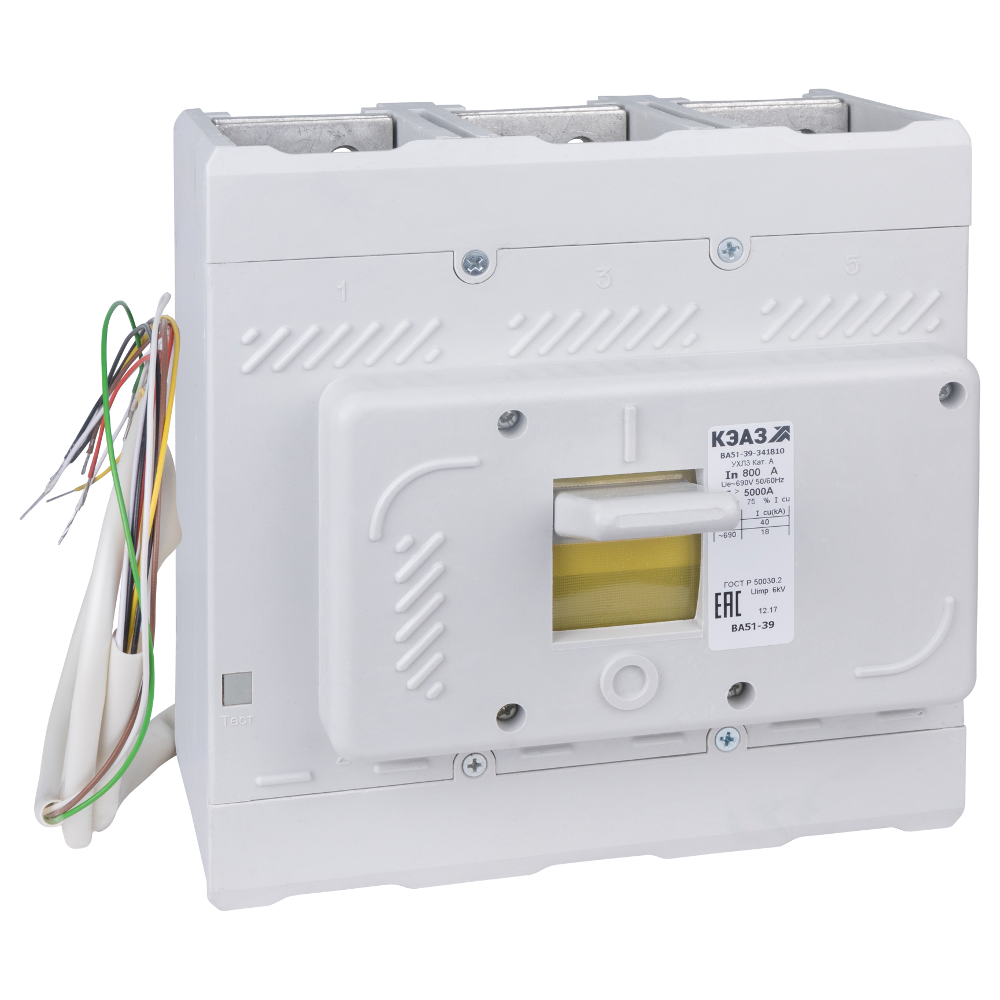

220983 Выключатель автоматический ВА51-39-344710-500А-5000-690AC-НР230AC/220DC-УХЛ3-КЭАЗ

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 500 А.

Характеристики ETIM

• Категория ETIM: Силовой автоматический выключатель

Классификация

• Тип изделия: Выключатель автоматический

Габариты и материалы

• Габариты изделия: Ширина (мм): 225
• Габариты изделия: Высота (мм): 224
• Габариты изделия: Глубина (мм): 154

Электротехнические характеристики

• Количество полюсов: 3
• Номинальный ток In (А): 500
• Частота тока (Гц): 50/60
• Род тока: AC


• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 18
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 40
• Вспомогательные (свободные) контакты: 1з+2р, ВКС
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 5000А
• Наличие независимого расцепителя: да
• Регулировка максимальных расцепителей тока: нет
• Вид расцепителей: тепловой и электромагнитный
• Количество вспомогательных размыкающих контактов: 2
• Количество вспомогательных замыкающих контактов: 1
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Номинальный продолжительный ток Iu (А): 500
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 18
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40

Монтажные характеристики

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 2х150
• Возможность самостоятельного подключения дополнительных устройств: нет
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 12х50
• Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

• Степень защиты (IP): IP20
• Климатическое исполнение и категория размещения: УХЛ3
• Диапазон рабочих температур (˚С): от -60°С до +40°С
• Гарантийный срок эксплуатации (лет): 5
• Включено в реестр промышленной продукции РФ: да

Дополнительные особенности

• Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
• Дополнительное оборудование: Нет
• Дополнительный расцепитель: НР230AC/220DC
• Наличие вспомогательных контактов сигнализации: да
• Тип оборудования: Выключатель автоматический
