НАЗНАЧЕНИЕ
Реле ограничения пускового тока МРП-1Т (далее Устройство) предназначено для ограничения пускового тока при включении емкостных нагрузок.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
При подаче питания, Устройство производит подключение нагрузки к питанию при переходе напряжения через «0» - технология «zero sync». За счет чего обеспечивается плавное нарастание потребляемого тока. Кроме того, включение нагрузки происходит со случайной задержкой времени. Выбор момента замыкания контактной группы формируется в диапазоне 150...700мс генератором случайного числа для каждого устройства, что снижает общий ток через автоматический выключатель.
ВАЖНО! В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное (выключенное) состояние контактов восстанавливается. Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).
ОСНОВНЫЕ ОСОБЕННОСТИ
- Снижение пускового тока емкостных нагрузок (импульсных БП, драйверов LCD) за счёт замыкания контакта реле при переходе через "0" - технология «zero sync»
- Максимальная ёмкость нагрузки 160 мкФ
- Индикация состояния выхода

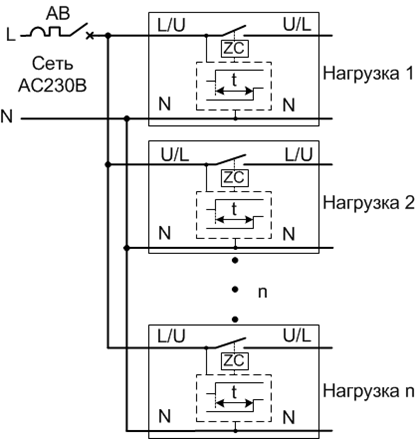

СХЕМА ПОДКЛЮЧЕНИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Вес 0.06
Габаритные размеры (ШхВхГ) 13х93х62
Гарантия производителя 2 года
Диапазон напряжения питания AC (переменное) ±10>#/p###
Диапазон рабочих температур -25…+55°С
Напряжение питания Переменное однофазное
Напряжение питания AC (переменное) 230В
Номинальный ток нагрузки 8А
Относительная влажность воздуха до 80% (при 25°С)
Сечение подключаемых проводников 2,5
Срок службы 10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP40/IP20
Страна происхождения Россия
Тип контактной группы 1 NO
Частота напряжения питания (АС) 50
Бренд Меандр
