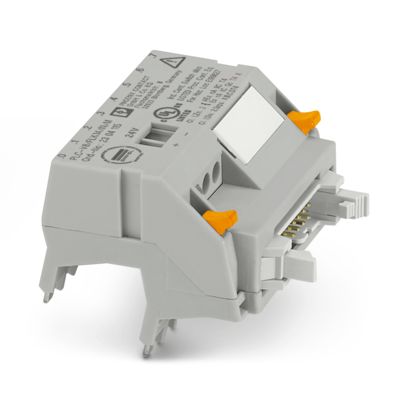

Адаптер V8 для 8 x PLC-INTERFACE (6,2 мм), кyправление: Системная кабельная разводка входных плат ПЛК, подключение 1: IDC/FLK штыревой разъем 1x 14-контактный, подключение 2: Штекерное подключение (возможна установка на 8 клеммах PLC-INTERFACE), подключение 3: Винтовые зажимы 1x 2-контактный, количество каналов: 8, логич. схемы управления: minusschaltend
| Тип изделия | Интерфейсный модуль |
| Серия изделий | PLC-INTERFACE |
| Полюсов | 14 |
| Количество каналов | 8 |
| Изоляционные характеристики: Воздушные пути и пути утечки |
| Изоляция | Функциональная изоляция |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Диапазон рабочих напряжений | 18 В DC ... 33,6 В DC |
| Ток (на ветвь) | ≤ 1 A |
| Ток (Электропитание) | ≤ 3 A |
| Воздушные пути и пути утечки |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0,5 кВ (1,2 / 50 мкс) |
| Поддерживаемые устройства управления SIEMENS S7-1500 |
| Подходящая плата ввода-вывода | 6ES7521-1BH50-0AA0 |
| Поддерживаемые устройства управления ABB S800 I/O |
| Подходящая плата ввода-вывода | DI814 |
| Поддерживаемые устройства управления EMERSON DeltaV |
| Подходящая плата ввода-вывода | VE4001S2T2B3 Series 2 |
| VE4001S5T2B5 |
| VE4001S2T2B5 |
| Поддерживаемые устройства управления MITSUBISHI MELSEC Q |
| Подходящая плата ввода-вывода | QY41P |
| QY42P |
| QH42P |
| Поддерживаемые устройства управления MITSUBISHI MELSEC L |
| Подходящая плата ввода-вывода | LY41NT1P |
| LY42NT1P |
| Подключение 1 (уровень управления) |
| Подключение согласно стандарту | МЭК 60603-13 |
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 14 |
| Циклы установки | > 50 |
| Размер шага | 2,54 мм |
| Подключение 2 (полевой уровень) |
| Тип подключения | Штекерное подключение |
| Указание | возможна установка на 8 клеммах PLC-INTERFACE |
| Подключение 3 (питание) |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Количество точек подключения | 1 |
| Полюсов | 2 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| 0,25 мм² ... 2,5 мм² (Кабельный наконечник без изолирующего хомута) |
| 0,25 мм² ... 2,5 мм² (Кабельный наконечник с изолирующим хомутом) |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0,2 мм² ... 1,5 мм² |
| 0,25 мм² ... 0,75 мм² (Кабельный наконечник без изолирующего хомута) |
| 0,5 мм² ... 1,5 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) |
| Сечение проводника AWG | 24 ... 12 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Размер шага | 5 мм |
| Индикатор состояния имеется | да |
| Индикация рабочего напряжения | LED зел. |
| Размеры изделия |
| Ширина | 49,93 мм |
| Высота | 41 мм |
| Глубина | 55,8 мм |
| Цвет | серый (RAL 7042) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Тип изоляционного материала, корпус | Полиамид РА, неусиленный |
| Условия окружающей среды |
| Степень защиты (Модуль) | IP20 |
| Степень защиты (Место установки) | ≥ IP54 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Высота | ≤ 2000 м |
| CE |
| Сертификат | Соответствие требованиям ЕС |
| UKCA |
| Сертификат | Соответствие требованиям UKCA |
| UL, США / Канада |
| Маркировка | Class I, Div. 2, Groups A, B, C, D T4 |
| UL, Канада |
| Маркировка | Class I, Zone 2, Ex ec IIC Gc T4 X |
| UL, США |
| Маркировка | Class I, Zone 2, AEx ec IIC T4 |
| Разрешение на применение в судостроении |
| Сертификат | TAE0000196 |
| Данные судостроения |
| Temperature | D |
| Humidity | A |
| Вибрации | C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению |
| Воздушные пути и пути утечки |
| Стандарты / нормативные документы | EN IEC 60664-1 |
| Тип монтажа | Монтаж путем вставки |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Монтажное положение | на выбор |
| Указания по эксплуатации | Для применения по назначению необходимо соблюдать требования директивы по установке (см. материалы для загрузки). При применении или использовании с продуктами сторонних производителей необходимо также соблюдать технические условия, указания по технике безопасности соответствующего стороннего производителя. |
| Номер артикула | 2304115 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | DK21D1 |
| Страница каталога | Стр. 427 (C-5-2019) |
| GTIN | 4017918924423 |
| Вес/шт. (с упаковкой) | 105,7 g |
| Вес/шт. (без упаковки) | 107,9 g |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
