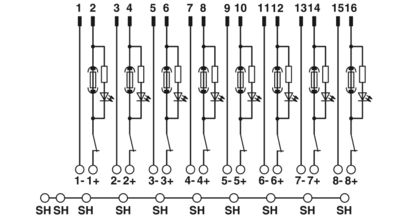

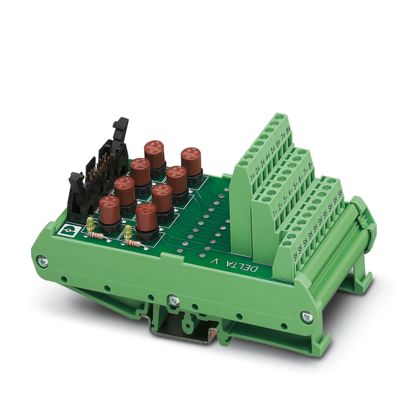

Модуль с предохранителями и разъединяемыми контрольными гнездами, индикация перегоревшего предохранителя и экранирующие клеммы (для аналоговых плат устройства управления Delta V)
| Тип изделия | Интерфейсный модуль |
| Серия изделий | VARIOFACE |
| Полюсов | 16 |
| Количество каналов | 8 |
| Номинальное напряжение UN | 24 В DC |
| Макс. нагрузочная способность на ответвление | 50 мА (в комплект поставки входят плавкие предохранители на 50 мА, максимально допустимый ток 1 А) |
| Поддерживаемые устройства управления EMERSON DeltaV |
| Подходящая плата ввода-вывода | VE4003S2B4 |
| VE4005S2B3 |
| VE4003S2B5 |
| SE4003S2B4 |
| Уровень полевых устройств |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Уровень управления |
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 16 |
| Размер шага | 2,54 мм |
| Индикатор состояния имеется | да, при перегорании предохранителя |
| Размеры изделия |
| Ширина | 61 мм |
| Высота | 126 мм |
| Глубина | 71 мм |
| Тип изоляционного материала, корпус | Полиамид РА, неусиленный |
| Условия окружающей среды |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Стандарты / нормативные документы | МЭК 60664 |
| DIN EN 50178 |
| Тип монтажа | Установка на монтажную рейку |
| Монтажное положение | на выбор |
| Указания по эксплуатации | Для применения по назначению необходимо соблюдать требования директивы по установке (см. материалы для загрузки). При применении или использовании с продуктами сторонних производителей необходимо также соблюдать технические условия, указания по технике безопасности соответствующего стороннего производителя. |
| Номер артикула | 5603258 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Указание | Позаказное производство (возврат невозможен) |
| Ключ изделия | DK218K |
| Страница каталога | Стр. 483 (C-5-2017) |
| GTIN | 4017918955038 |
| Вес/шт. (с упаковкой) | 242,9 g |
| Вес/шт. (без упаковки) | 208,9 g |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | US |
