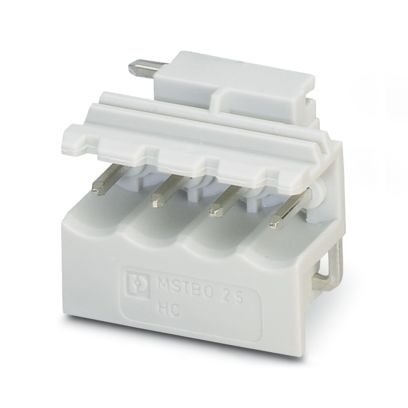

Разъемы для печатных плат, номинальное сечение: 2,5 мм2 , цвет: светло-серый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, поверхность контакта: Sn, тип соединения контактов: штыревой, количество потенциалов: 4, количество рядов: 1, количество полюсов: 4, количество соединений: 4, ассортимент продукции: MSTBO 2,5/..-G1L, шаг: 5 мм, монтаж: пайка волной припоя, расположение выводов: линейная разводка, длина выводов под пайку [P]: 3,5 мм, количество выводов под пайку на потенциал: 1, система подключения: COMBICON MSTB 2,5, ориентация рисунка выводов разъема: ортогональная, фиксация: без, вид упаковки: упаковано в картонную коробку, Изделие с выводом выводов на левой стороне
| Тип продукта | Разъемы для печатных плат |
| Семейство продуктов | МСТБО 2,5/..-Г1Л |
| Линейка продуктов | Разъемы COMBICON M |
| Тип | Стандарт |
| Количество позиций | 4 |
| Подача | 5 мм |
| Количество соединений | 4 |
| Количество рядов | 1 |
| Количество потенциалов | 4 |
| Монтажный фланец | без |
| Расположение выводов | Линейное закрепление |
| Контакты пайки на потенциал | 1 |

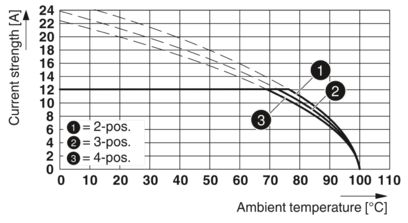

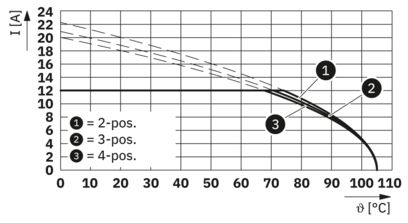

| Характеристики |
| Номинальный ток I N | 12 А |
| Номинальное напряжение U N | 250 В |
| Контактное сопротивление | 1,5 мОм |
| Номинальное напряжение (III/3) | 250 В |
| Номинальное импульсное напряжение (III/3) | 4 кВ |
| Номинальное напряжение (III/2) | 320 В |
| Номинальное импульсное напряжение (III/2) | 4 кВ |
| Номинальное напряжение (II/2) | 630 В |
| Номинальное импульсное напряжение (II/2) | 4 кВ |
| Тип крепления | Пайка волной припоя |
| Расположение выводов | Линейное закрепление |
| Данные о материале - контакт |
| Примечание | Соответствует требованиям WEEE/RoHS, не содержит усов в соответствии с IEC 60068-2-82/JEDEC JESD 201 |
| Контактный материал | Медный сплав |
| Характеристики поверхности | луженый |
| Данные о материалах - корпус |
| Цвет (Корпус) | светло-серый (7035) |
| Изоляционный материал | ПА |
| Группа изоляционных материалов | я |
| CTI согласно IEC 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | В0 |
| Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13 | 775 |
| Температура для испытания на вдавливание шарика согласно EN 60695-10-2 | 125 °С |

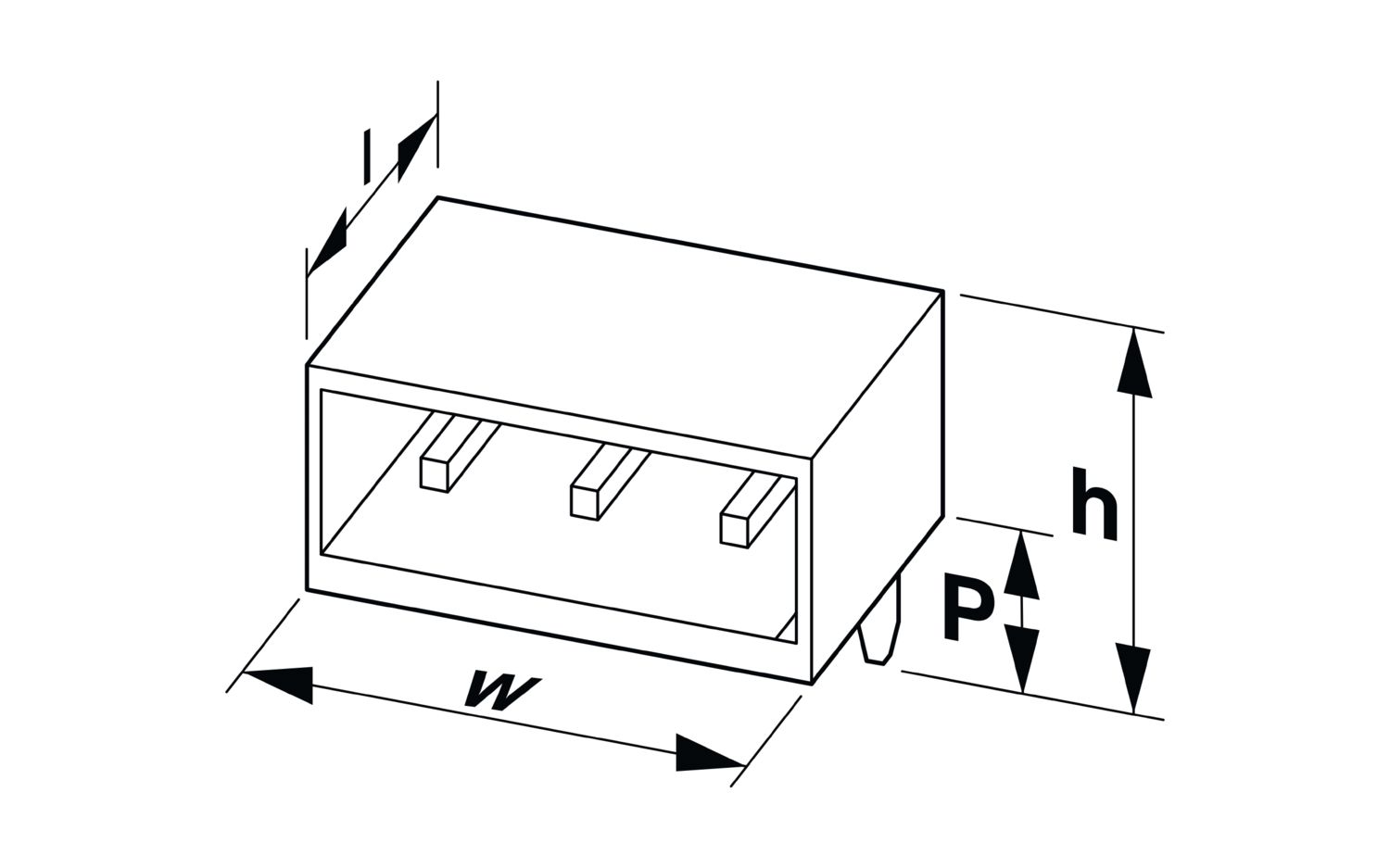

| Чертеж с размерами |  |
| Подача | 5 мм |
| Ширина [ш] | 19,95 мм |
| Высота [ч] | 16,5 мм |
| Длина [л] | 14,65 мм |
| Длина припоя [P] | 3,5 мм |
| Размеры штифта | 1 х 1 мм |
| Проектирование печатной платы |
| Расстояние между штифтами | 5.00 мм |
| Диаметр отверстия | 1,4 мм |
| Визуальный осмотр |
| Спецификация | МЭК 60512-1-1:2002-02 |
| Результат | Тест пройден |
| Проверка размеров |
| Спецификация | МЭК 60512-1-2:2002-02 |
| Результат | Тест пройден |
| Сопротивление надписей |
| Спецификация | МЭК 60068-2-70:1995-12 |
| Результат | Тест пройден |
| Поляризация и кодирование |
| Спецификация | МЭК 60512-13-5:2006-02 |
| Результат | Тест пройден |
| Держатель контакта во вставке |
| Спецификация | МЭК 60512-15-1:2008-05 |
| Держатель контакта во вставке

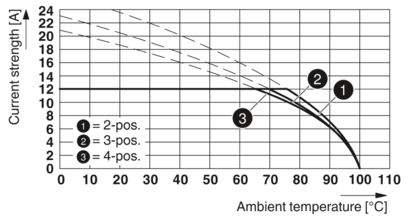

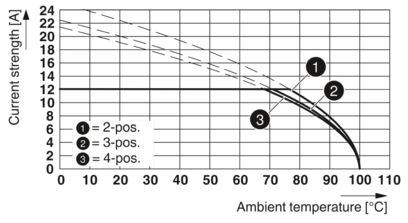

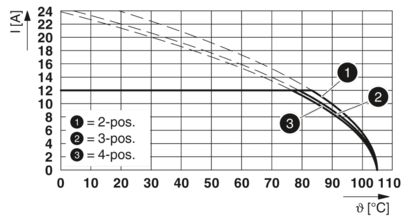

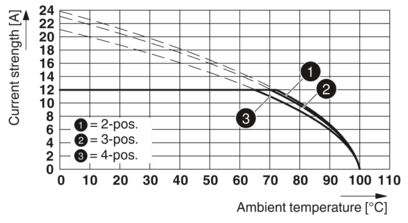

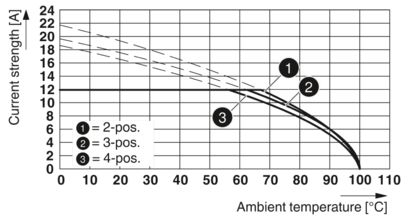

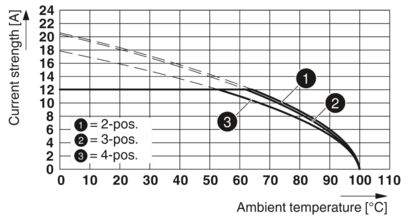

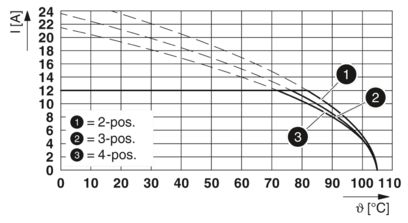

Требования >20 Н | Тест пройден |
| Силы ввода и вывода |
| Результат | Тест пройден |
| Количество циклов | 25 |
| Прочность вставки на поз. прибл. | 13 с.ш. |
| Сила вытягивания на позицию прибл. | 7 с.ш. |
| Тепловой тест | Тестовая группа C |
| Спецификация | МЭК 60512-5-1:2002-02 |
| Проверенное количество позиций | 4 |
| Сопротивление изоляции |
| Спецификация | МЭК 60512-3-1:2002-02 |
| Сопротивление изоляции, соседние позиции | > 5 МОм |
| Воздушные зазоры и пути утечки | |
| Спецификация | МЭК 60664-1:2007-04 |
| Группа изоляционных материалов | я |
| Сравнительный индекс отслеживания (IEC 60112) | КТИ 600 |
| Номинальное напряжение изоляции (III/3) | 250 В |
| Номинальное импульсное напряжение (III/3) | 4 кВ |
| минимальное значение зазора - неоднородное поле (III/3) | 3 мм |
| минимальный путь утечки (III/3) | 3,2 мм |
| Номинальное напряжение изоляции (III/2) | 320 В |
| Номинальное импульсное напряжение (III/2) | 4 кВ |
| минимальное значение зазора - неоднородное поле (III/2) | 3 мм |
| минимальный путь утечки (III/2) | 1,6 мм |
| Номинальное напряжение изоляции (II/2) | 630 В |
| Номинальное импульсное напряжение (II/2) | 4 кВ |
| минимальное значение зазора - неоднородное поле (II/2) | 3 мм |
| минимальная длина пути утечки (II/2) | 3,2 мм |
| Испытание на вибрацию |
| Спецификация | МЭК 60068-2-6:2007-12 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин |
| Амплитуда | 0,35 мм (10 Гц ... 60,1 Гц) |
| Ускорение | 5g (60,1 Гц ... 150 Гц) |
| Продолжительность теста по каждой оси | 2,5 ч. |
| Инструкции по тестированию | Оси X, Y и Z |
| Испытание на прочность |
| Спецификация | МЭК 60512-9-1:2010-03 |
| Импульсное выдерживаемое напряжение на уровне моря | 4,8 кВ |
| Контактное сопротивление R 1 | 1,5 мОм |
| Контактное сопротивление R 2 | 1,5 мОм |
| Циклы вставки/извлечения | 25 |
| Сопротивление изоляции, соседние позиции | > 5 МОм |
| Климатическое испытание |
| Спецификация | ИСО 6988:1985-02 |
| Коррозионное напряжение | 0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл |
| Термический стресс | 100 °C/168 ч |
| Выдерживаемое напряжение промышленной частоты | 2,21 кВ |
| Условия окружающей среды |
| Температура окружающей среды (эксплуатация) | -40 °C ... 105 °C (в зависимости от кривой снижения номинальных характеристик) |
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 55 °С |
| Относительная влажность (хранение/транспортировка) | 30 % ... 70 % |
| Температура окружающей среды (сборка) | -5 °С ... 100 °С |
| Тип упаковки | упаковано в картон |
| Тип внешней упаковки | Картон |
| Номер товара | 2907774 |
| Упаковочная единица | 200 шт. |
| Минимальный объем заказа | 200 шт. |
| Ключ продаж | АХАДБ |
| Ключ продукта | АХАДБ |
| Страница каталога | Страница 323 (С-1-2013) |
| GTIN | 4017918323615 |
| Вес за штуку (включая упаковку) | 2,645 г |
| Вес за штуку (без упаковки) | 2,6 г |
| Номер таможенного тарифа | 85366930 |
| Страна происхождения | IN |
Номинальный ток,( In ) (А):
12
