Артикул: 10000142
Тип монтажа: NS 35/7,5 NS 35/15
Цвет: желто-зел.

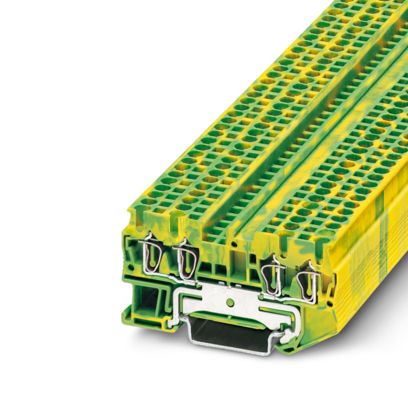

Заземляющая клемма, количество точек подсоединения: 4, тип подключения: пружинный зажим, 1 уровень, cечение: 0,2 мм² - 4 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: желто-зеленый
КНЗ 2,5-4-РЕ, Клемма заземляющая
Минимальный заказ 50
Норма упаковки 50
Группа изоляционного материала I
ETIM 8.0 EC000901
ECLASS-11.0 27141141
Количество точек подключения 4
Категория перенапряжения III
Количество рядов 1
Открытая боковая стенка Да
Подключение согласно стандарту МЭК 60947-7-2
Температура окружающей среды (при эксплуатации) -60 °C ... 105 °C (макс. кратковременная рабочая температура) -5 °C ... 70 °C
Длина 72 мм
Длина 1,437 мм
Ширина 5,2 мм
Высота NS 35/15 44 мм
Высота NS 35/7,5 36,5 мм
Ширина крышки 2,2 мм
Цвет желто-зел.
Изоляционный материал PA
Статическое использование изоляционного материала на холоде -60 °C
Отн. температурный индекс изоляционного материала Elec UL746B 130 °C
Температурный индекс изоляционного материала 125 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Номинальное сечение 2,5 мм²
Сечение проводника AWG 28 ... 12
Сечение гибкого провода 0,08 мм² ... 2,5 мм²
Сечение жесткого провода 0,08 мм² ... 4 мм²
Калиберная пробка A3
Количество точек подключения на ярус 4
Сечение гибкого проводника [AWG] 28 ... 14
Длина оголяемой части 8 мм ... 10 мм
Лепесток защитного проводника есть
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) 0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) 0,14 мм² ... 2,5 мм²
Температура окружающей среды (хранение/транспорт) -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка) 30 % ... 70 %
Расчетное импульсное напряжение 8 кВ
Макс. мощность потерь при номинальных условиях 0,77 Вт
Пройденые испытания по ГОСТ IEC 60947-7-2
Присоединительная способность Испытание импульсным выдерживаемым напряжением Испытание электрической прочности изоляции переменным напряжением промышленной частоты Испытание механической прочности выводов колодки Испытание на изгиб Испытание на вытягивание Крепление колодки выводов к основанию Проверка падения напряжения Испытание на кратковременно выдерживаемый ток Испытание на температурный износ Испытание игольчатым пламенем
Дополнительные пройденные испытания
Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013) Защита от поражения электрическим током (ГОСТ EN 50274-2012)
Тип монтажа NS 35/7,5 NS 35/15
Номинальное сечение AWG 14
Маркировка II 2 GD Ex eb IIC Gb
Вес/шт. (без упаковки) 12,84 g
Вес/шт. (с упаковкой) 13,526 g
GTIN 4017918186807
