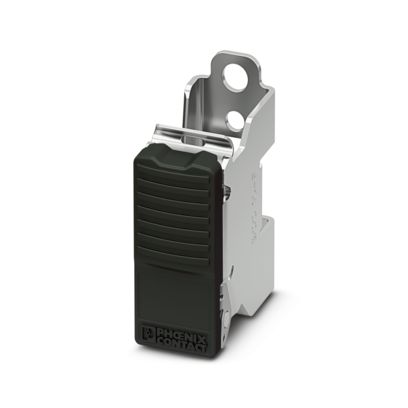

Зажим для экрана, полюсов: 1, тип подключения: Пружинные зажимы, тип монтажа: Монтажная плата, цвет: черный
| Общая информация |
| Указание | Клеммы для соединения экрана не должны использоваться для разгрузки от натяжения кабеля/проводников. |
| Не использовать для подсоединения защитного провода. |
| Макс. мощность потерь при номинальных условиях | 0 Вт |
| Тип подключения | Пружинные зажимы |
| Длина снятия изоляции | 40 мм |

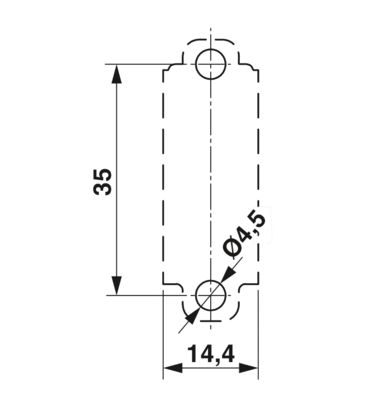

| Ширина | 14,4 мм |
| Высота | 42,6 мм |
| Глубина | 30,9 мм |
| Цвет | черный (RAL 9005) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | CTI 600 |
| Изоляционный материал | PA 6.6 |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |

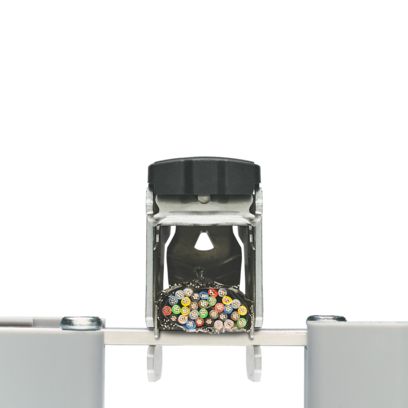

| Наружный диаметр кабеля | 3 мм ... 10 мм |
| Механическая прочность |
| Результат | Испытание пройдено |
| Испытание игольчатым пламенем |
| Время воздействия | 30 c |
| Результат | Испытание пройдено |
| Вибрации/ широкополосные шумы |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2018-05 |
| Ассортимент | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6,12 (м/с²)²/Гц |
| Ускорение | 3,12г |
| Продолжительность испытания на 1 ось | 5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Результат | Испытание пройдено |
| Ударопрочность |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2018-05 |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 18 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Результат | Испытание пройдено |
| Условия окружающей среды |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |

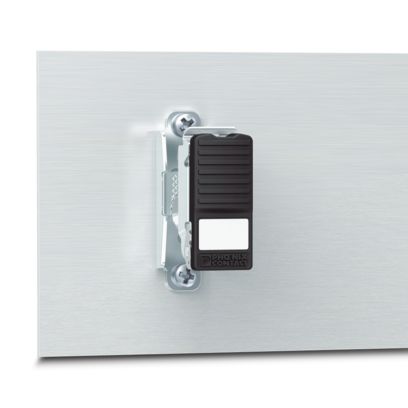

| Тип монтажа | Монтажная плата |
| Номер артикула | 1019426 |
| Упаковочная единица | 20 Количество |
| Минимальное количество, предусмотренное условиями заказа | 20 Количество |
| Ключ изделия | BE7521 |
| GTIN | 4055626505930 |
| Вес/шт. (с упаковкой) | 17,49 g |
| Вес/шт. (без упаковки) | 17,83 g |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | CN |
