Артикул: 11000031
Тип монтажа: NS 35/7,5 NS 35/15
Цвет: синий
Проходная клемма, номинальное напряжение: 1000 В, номинальный ток: 57 A, тип подключения: винтовые зажимы, расчетное сечение: 10 мм², сечение: 0,5 мм² - 16 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: синий

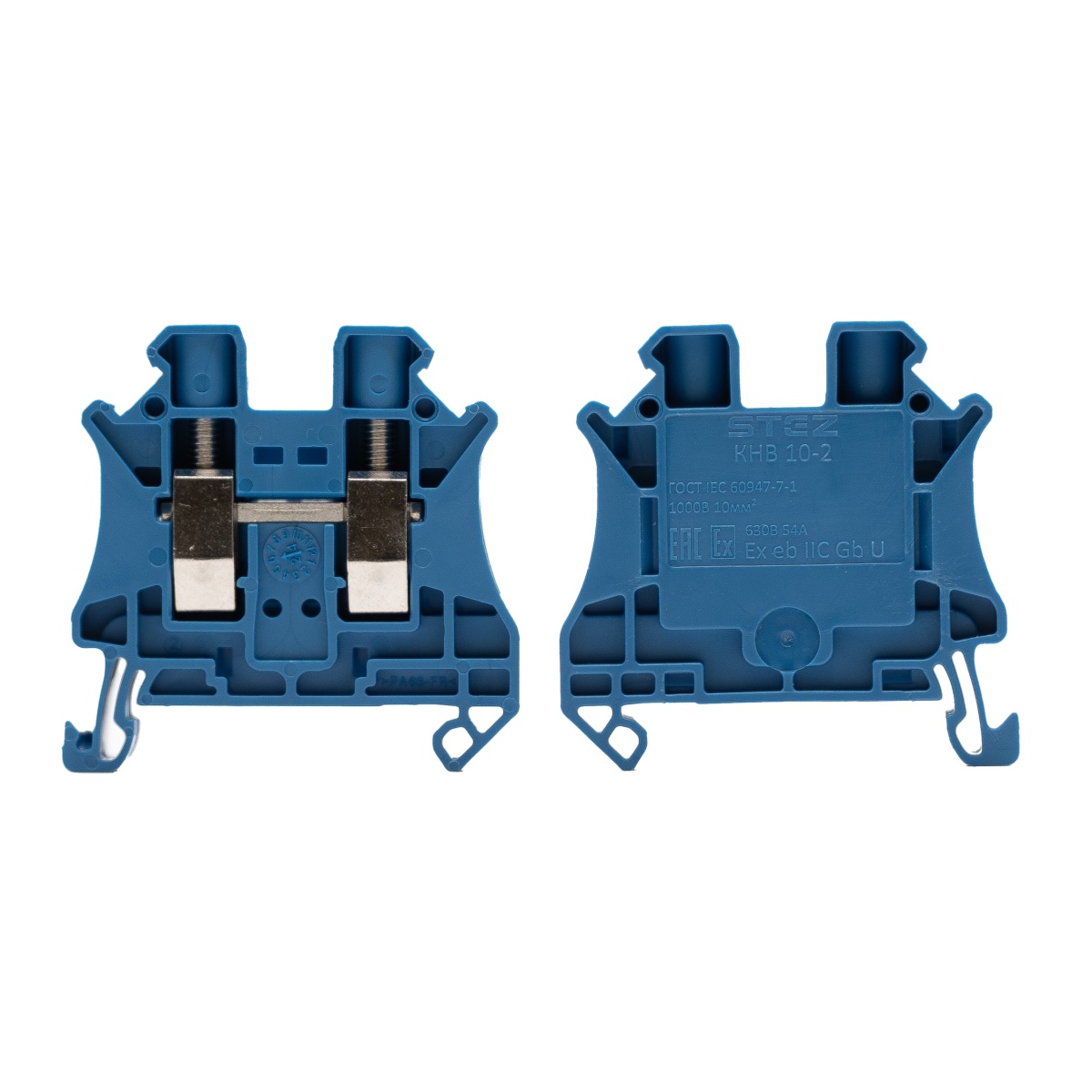

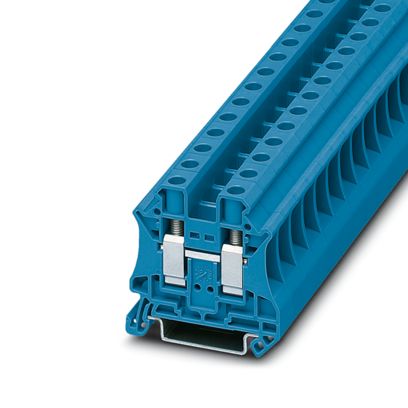

КНВ 10-2-С, Клемма проходная
Страна производства - РОССИЯ
Минимальный заказ 50
Норма упаковки 50
Группа изоляционного материала I
ETIM 8.0 EC000897
ECLASS-11.0 27141120
Количество точек подключения 2
Категория перенапряжения III
Потенциалы 1
Количество рядов 1
Открытая боковая стенка Да
Подключение согласно стандарту МЭК 60947-7-1
Температура окружающей среды (при эксплуатации) -60 °C ... 105 °C (макс. кратковременная рабочая температура) -5 °C ... 70 °C
Номинальное напряжение 1000 В
Длина 47,7 мм
Длина 46,9 мм
Ширина 10,2 мм
Высота NS 35/15 55 мм
Высота NS 35/7,5 47,5 мм
Ширина крышки 2,2 мм
Цвет синий
Изоляционный материал ПА 66
Статическое использование изоляционного материала на холоде -60 °C
Отн. температурный индекс изоляционного материала Elec UL746B 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Номинальное сечение 10 мм²
Номинальное напряжение 1000 В
Сечение проводника AWG 20 ... 6
Сечение гибкого провода 0,5 мм² ... 16 мм²
Сечение жесткого провода 0,5 мм² ... 16 мм²
Длина снятия изоляции 10 мм
Калиберная пробка A6
Количество точек подключения на ярус 2
Сечение гибкого проводника [AWG] 20 ... 6
Максимальный ток нагрузки 76 A (для кабеля сечением 16 мм² Поперечное сечение)
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой 0,5 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) 0,5 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) 0,5 мм² ... 10 мм²
Момент затяжки 1,5 ... 1,8 Нм
2 жестких провода одинакового сечения 0,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки 0,5 мм² ... 2,5 мм²
2 гибких провода одинакового сечения 0,5 мм² ... 4 мм²
Температура окружающей среды (хранение/транспорт) -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка) 30 % ... 70 %
Расчетное импульсное напряжение 8 кВ
Макс. мощность потерь при номинальных условиях 1,82 Вт
Пройденые испытания по ГОСТ IEC 60947-7-1
Присоединительная способность Испытание импульсным выдерживаемым напряжением Испытание электрической прочности изоляции переменным напряжением промышленной частоты Испытание механической прочности выводов колодки Испытание на изгиб Испытание на вытягивание Крепление колодки выводов к основанию Проверка падения напряжения Испытание на превышение температуры Испытание на кратковременно выдерживаемый ток Испытание на температурный износ Испытание игольчатым пламенем
Дополнительные пройденные испытания Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013) Защита от поражения электрическим током (ГОСТ EN 50274-2012)
Тип монтажа NS 35/7,5 NS 35/15
Резьба винтов M4
Номинальное сечение AWG 8
Маркировка II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции 630 В
Страна происхождения RU
Вес/шт. (без упаковки) 16,9 g
Вес/шт. (с упаковкой) 16,9 g
GTIN 4017918960469
Длина упаковки (мм.) 259
Ширина упаковки (мм.) 102
Высота упаковки (мм.) 51
Вес упаковки (гр.) 56.8
Длина, 1 шт. (мм.) 47.7
Ширина, 1 шт. (мм.) 10.2
Высота, 1 шт. (мм.) 47.5
Вес, 1 шт. (гр.) 17
