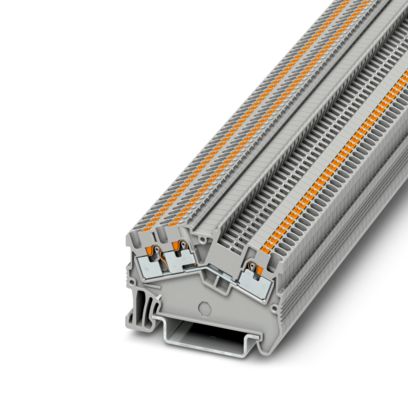

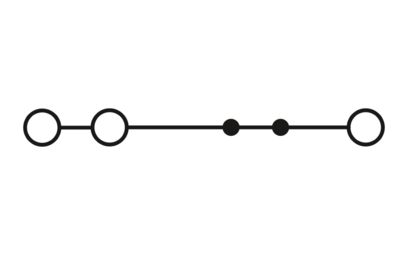

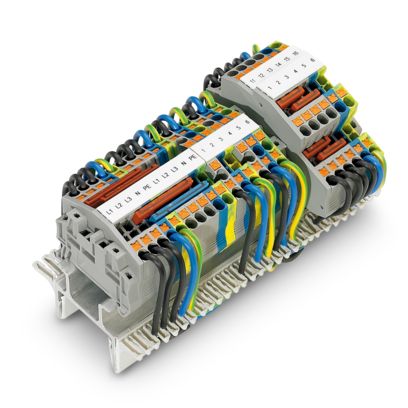

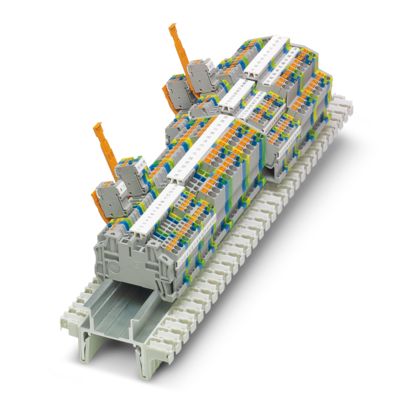

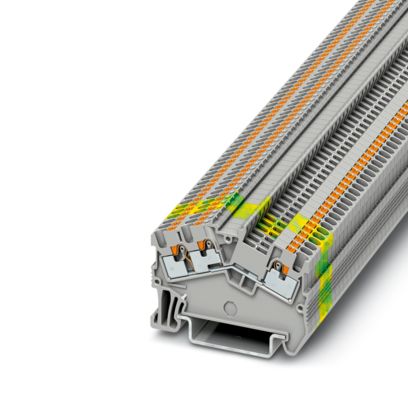

Проходные клеммы, номинальное напряжение: 500 В, номинальный ток: 17,5 A, количество точек подсоединения: 3, тип подключения: Зажимы Push-in, Расчетное сечение: 1,5 мм2, 1. ярус, cечение: 0,14 мм2 - 1,5 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
| Серия изделий | PTS |
| Количество точек подключения | 3 |
| Количество рядов | 1 |
| Потенциалы | 1 |
| Изоляционные характеристики |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 6 кВ |
| Макс. мощность потерь при номинальных условиях | 0,56 Вт |
| Количество точек подключения на ярус | 3 |
| Номинальное сечение | 1,5 мм² |
| 1. ярус |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм ... 10 мм |
| Калиберная пробка | A1 / B1 |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 16 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение гибкого проводника [AWG] | 26 ... 16 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,14 мм² ... 1,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,14 мм² ... 1 мм² (рекомендуется использовать кабельный наконечник AI-S 1-8TQ, артикул № 1200293) |
| Номинальное сечение | 1,5 мм² |
| Номинальный ток | 17,5 A |
| Максимальный ток нагрузки | 17,5 A |
| Номинальное напряжение | 500 В |
| 1. ярус Сечение проводников, подсоединяемых без инструмента |
| Сечение жесткого провода | 0,25 мм² ... 1,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,34 мм² ... 1,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,34 мм² ... 1 мм² |
| Расчетные данные (ATEX/IECEx) |
| Маркировка | II 2 GD Ex eb IIC Gb |
| Температурный диапазон применения (1) | -60 °C ... 85 °C |
| Температурный диапазон применения (2) | -40 °C ... 110 °C |
| Принадлежности, сертифицированные для применения во взрывоопасных областях | 3214576 D-PTS 1,5/S |
| 3030721 ATP-ST 4 |
| 1204504 SZF 0-0,4X2,5 |
| 3022276 CLIPFIX 35-5 |
| 3022218 CLIPFIX 35 |
| Список перемычек | Перемычка / FBS 2-3,5 / 3213014 |
| Перемычка / FBS 3-3,5 / 3213027 |
| Перемычка / FBS 4-3,5 / 3213030 |
| Перемычка / FBS 5-3,5 / 3213043 |
| Перемычка / FBS 10-3,5 / 3213056 |
| Перемычка / FBS 20-3,5 / 3213069 |
| Данные перемычки | 14,5 A (1,5 мм²) |
| Повышение температуры Ex | 40 К (16,5 A / 1,5 мм²) |
| при перемыкании перемычкой | 352 В |
| - для соединения несмежных клемм | 220 В |
| - для соединения несмежных клемм через PE-клемму | 220 В |
| - перемычки требуемой длины | 166 В |
| - перемычки требуемой длины с крышкой | 275 В |
| - перемычки требуемой длины с разделительной пластиной | 352 В |
| Расчетное напряжение изоляции | 320 В |
| Выход | (постоянно) |
| Ярус-взрывобезопасность Общие информация |
| Расчетное напряжение | 352 В |
| Расчетный ток | 15 A |
| Максимальный ток нагрузки | 15 A |
| Контактное сопротивление | 1,4 мΩ |
| Параметры подключения Ex Общие информация |
| Номинальное сечение | 1,5 мм² |
| Номинальное сечение AWG | 16 |
| Возможности подключения, жесткие проводники | 0,14 мм² ... 1,5 мм² |
| Сечение подключаемого провода AWG | 26 ... 16 |
| Возможности подключения, гибкие проводники | 0,14 мм² ... 1,5 мм² |
| Сечение подключаемого провода AWG | 26 ... 16 |
| Ширина | 3,5 мм |
| Ширина крышки | 2,2 мм |
| Высота | 50,7 мм |
| Глубина | 37 мм |
| Глубина на NS 35/7,5 | 38,5 мм |
| Глубина на NS 35/15 | 46 мм |
| Цвет | серый (RAL 7042) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Испытание импульсным напряжением |
| Испытательное напряжение, заданное значение | 7,3 кВ |
| Результат | Испытание пройдено |
| Испытание на нагревание |
| Требования, испытание на нагревание | Повышение температуры ≤ 45 K |
| Результат | Испытание пройдено |
| Стойкость к кратковременным токам 1,5 мм² | 0,18 кA |
| Результат | Испытание пройдено |
| Рабочая электрическая прочность |
| Испытательное напряжение, заданное значение | 1,89 кВ |
| Результат | Испытание пройдено |
| Механические данные |
| Открытая боковая стенка | Да |
| Механическая прочность |
| Результат | Испытание пройдено |
| Крепление на носителе |
| Монтажная рейка/крепежное основание | NS 35 |
| Сила при испытании, заданное значение | 1 Н |
| Результат | Испытание пройдено |
| Испытание на повреждение и расшатывание проводника |
| Скорость вращения | 10 об/мин. |
| Повороты | 135 |
| Сечение провода / масса | 0,14 мм²/0,2 кг |
| 1,5 мм²/0,4 кг |
| Результат | Испытание пройдено |
| Снижение эффективности от времени |
| Температурные циклы | 192 |
| Результат | Испытание пройдено |
| Испытание игольчатым пламенем |
| Время воздействия | 30 c |
| Результат | Испытание пройдено |
| Вибрации/ широкополосные шумы |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2008-03 |
| Ассортимент | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
| Частота | от f1 = 5 Гц до f2 = 150 Гц |
| ASD-уровень | 1,857 (м/с²)²//Гц |
| Ускорение | 0,8г |
| Продолжительность испытания на 1 ось | 5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Результат | Испытание пройдено |
| Ударопрочность |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 5г |
| Продолжительность удара | 30 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Результат | Испытание пройдено |
| Условия окружающей среды |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Тип монтажа | NS 35/7,5 |
| NS 35/15 |
| Номер артикула | 3214589 |
| Упаковочная единица | 50 Количество |
| Минимальное количество, предусмотренное условиями заказа | 50 Количество |
| Ключ изделия | BE2212 |
| GTIN | 4046356616324 |
| Вес/шт. (с упаковкой) | 4,705 g |
| Вес/шт. (без упаковки) | 4,705 g |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | PL |
Номинальный ток,( In ) (А):
17,5
