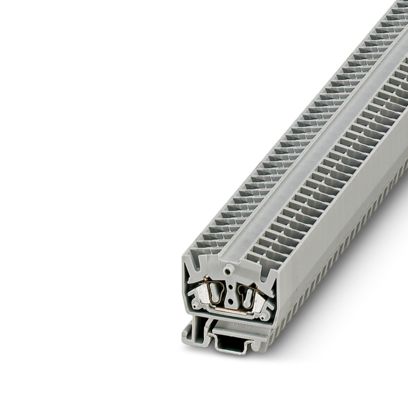

Миниатюрная проходная клемма, номинальное напряжение: 800 В, номинальный ток: 24 A, количество точек подсоединения: 2, тип подключения: Пружинный зажим, Расчетное сечение: 2,5 мм2, cечение: 0,08 мм2 - 4 мм2, тип монтажа: NS 15, цвет: cерый
| Тип изделия | Миниклемма |
| Количество точек подключения | 2 |
| Количество рядов | 1 |
| Потенциалы | 1 |
| Изоляционные характеристики |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 8 кВ |
| Макс. мощность потерь при номинальных условиях | 0,77 Вт |
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 2,5 мм² |
| 1-этажные, подключение сверху и снизу |
| Длина снятия изоляции | 8 мм |
| Калиберная пробка | A3 |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого провода | 0,08 мм² ... 4 мм² |
| Сечение проводника AWG | 28 ... 12 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,08 мм² ... 2,5 мм² |
| Сечение гибкого проводника [AWG] | 28 ... 14 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,14 мм² ... 2,5 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² |
| Номинальный ток | 24 A |
| Максимальный ток нагрузки | 30 A (для кабеля сечением 4 мм² Поперечное сечение) |
| Номинальное напряжение | 800 В |
| Номинальное сечение | 2,5 мм² |
| Подключение согласно стандарту | МЭК/EN 60079-7 |
| Сечение проводника AWG | 28 ... 12 (пересчитано согласно МЭК) |
| Сечение гибкого проводника [AWG] | 28 ... 14 (пересчитано согласно МЭК) |
| Расчетные данные (ATEX/IECEx) |
| Маркировка | II 2 G Ex eb IIC Gb |
| Температурный диапазон применения | -60 °C ... 110 °C |
| Принадлежности, сертифицированные для применения во взрывоопасных областях | 3024177 D-MZB 1,5 |
| 1204517 SZF 1-0,6X3,5 |
| 3022263 CLIPFIX 15 |
| 3022276 CLIPFIX 35-5 |
| Повышение температуры Ex | 40 К (21,3 A / 2,5 мм²) |
| Расчетное напряжение изоляции | 630 В |
| Выход | (постоянно) |
| Ярус-взрывобезопасность Общие информация |
| Расчетное напряжение | 690 В |
| Расчетный ток | 21 A |
| Максимальный ток нагрузки | 26 A |
| Проходное сопротивление | 0,87 мΩ |
| Параметры подключения Ex Общие информация |
| Номинальное сечение | 2,5 мм² |
| Номинальное сечение AWG | 14 |
| Возможности подключения, жесткие проводники | 0,08 мм² ... 4 мм² |
| Сечение подключаемого провода AWG | 28 ... 12 |
| Возможности подключения, гибкие проводники | 0,08 мм² ... 2,5 мм² |
| Сечение подключаемого провода AWG | 28 ... 14 |
| Ширина | 5,2 мм |
| Ширина крышки | 4 мм |
| Высота | 32 мм |
| Глубина | 22 мм |
| Глубина на NS 15 | 30 мм |
| Цвет | серый (RAL 7042) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Испытание импульсным напряжением |
| Результат | Испытание пройдено |
| Испытание на нагрев |
| Требования, испытание на нагревание | Повышение температуры ≤ 45 K |
| Результат | Испытание пройдено |
| Стойкость к кратковременным токам 2,5 мм² | 0,3 кA |
| Стойкость к кратковременным токам 4 мм² | 0,48 кA |
| Результат | Испытание пройдено |
| Рабочая электрическая прочность |
| Испытательное напряжение, заданное значение | 2 кВ |
| Результат | Испытание пройдено |
| Механические данные |
| Открытая боковая стенка | Да |
| Механическая прочность |
| Результат | Испытание пройдено |
| Крепление на носителе |
| Монтажная рейка/крепежное основание | NS 15 |
| Результат | Испытание пройдено |
| Испытание на повреждение и расшатывание проводника |
| Скорость вращения | 10 об/мин. |
| Повороты | 135 |
| Сечение провода / масса | 0,08 мм² / 0,1 кг |
| 2,5 мм²/0,7 кг |
| 4 мм²/0,9 кг |
| Результат | Испытание пройдено |
| Снижение эффективности от времени |
| Температурные циклы | 192 |
| Результат | Испытание пройдено |
| Испытание игольчатым пламенем |
| Время воздействия | 30 c |
| Результат | Испытание пройдено |
| Вибрации/ широкополосные шумы |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2018-05 |
| Ассортимент | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6,12 (м/с²)²/Гц |
| Ускорение | 3,12г |
| Продолжительность испытания на 1 ось | 5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Ударопрочность |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 18 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Условия окружающей среды |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| МЭК/EN 60079-7 |
| Номер артикула | 3244012 |
| Упаковочная единица | 50 Количество |
| Минимальное количество, предусмотренное условиями заказа | 50 Количество |
| Ключ изделия | BE2161 |
| GTIN | 4046356145145 |
| Вес/шт. (с упаковкой) | 4,096 g |
| Вес/шт. (без упаковки) | 3,68 g |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | CN |
Номинальный ток,( In ) (А):
24
