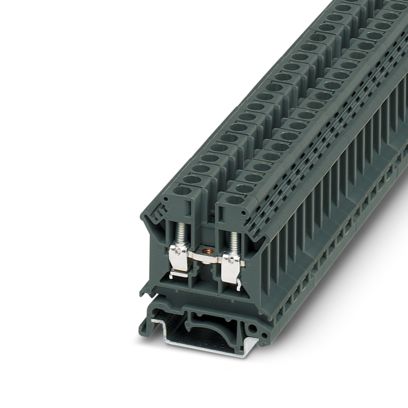

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 41 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 6 мм2, cечение: 1,5 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: темно-серая
| Тип изделия | Проходная клемма |
| Серия изделий | TB |
| Полюсов | 1 |
| Количество точек подключения | 2 |
| Количество рядов | 1 |
| Потенциалы | 1 |
| Изоляционные характеристики |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 8 кВ |
| Макс. мощность потерь при номинальных условиях | 1,31 Вт |
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 6 мм² |
| Номинальное сечение AWG | 8 |
| Резьба винтов | M4 |
| Момент затяжки | 1,4 ... 1,5 Нм |
| Длина снятия изоляции | 10 мм |
| Калиберная пробка | A5 |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого провода | 1,5 мм² ... 6 мм² |
| Сечение проводника AWG | 14 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 1,5 мм² ... 6 мм² |
| Сечение гибкого проводника [AWG] | 14 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 1,5 мм² ... 6 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 1,5 мм² ... 6 мм² |
| Сечение с жесткой гребенчатой перемычкой | 1 мм² ... 4 мм² |
| Сечение с гибкой гребенчатой перемычкой | 1 мм² ... 4 мм² |
| 2 жестких провода одинакового сечения | 1 мм² ... 4 мм² |
| 2 жестких провода одинакового сечения AWG | 16 ... 10 (пересчитано согласно МЭК) |
| 2 гибких провода одинакового сечения | 1 мм² ... 4 мм² |
| 2 гибких провода одинакового сечения AWG | 16 ... 10 (пересчитано согласно МЭК) |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 1 мм² ... 2,5 мм² |
| Номинальный ток | 41 A |
| Максимальный ток нагрузки | 41 A (при подсоединении проводника 6 мм²) |
| Номинальное напряжение | 800 В |
| Номинальное сечение | 6 мм² |
| Ширина | 8,2 мм |
| Ширина крышки | 1,8 мм |
| Высота | 42,5 мм |
| Глубина на NS 32 | 52 мм |
| Глубина на NS 35/7,5 | 47 мм |
| Глубина на NS 35/15 | 54,5 мм |
| Цвет | серый B (RAL 7043) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Испытание импульсным напряжением |
| Испытательное напряжение, заданное значение | 9,8 кВ |
| Результат | Испытание пройдено |
| Испытание на нагрев |
| Требования, испытание на нагревание | Повышение температуры ≤ 45 K |
| Результат | Испытание пройдено |
| Стойкость к кратковременным токам 6 мм² | 0,72 кA |
| Результат | Испытание пройдено |
| Рабочая электрическая прочность |
| Испытательное напряжение, заданное значение | 2 кВ |
| Результат | Испытание пройдено |
| Механические данные |
| Открытая боковая стенка | Да |
| Механическая прочность |
| Результат | Испытание пройдено |
| Крепление на носителе |
| Монтажная рейка/крепежное основание | NS 32/NS 35 |
| Сила при испытании, заданное значение | 5 Н |
| Результат | Испытание пройдено |
| Испытание на повреждение и расшатывание проводника |
| Скорость вращения | 10 об/мин. |
| Повороты | 135 |
| Сечение провода / масса | 1,5 мм²/0,4 кг |
| 6 мм²/1,4 кг |
| Результат | Испытание пройдено |
| Испытание игольчатым пламенем |
| Время воздействия | 30 c |
| Результат | Испытание пройдено |
| Вибрации/ широкополосные шумы |
| Спецификации по испытанию | EN 50155:2021 |
| Ассортимент | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6,12 (м/с²)²/Гц |
| Ускорение | 3,12г |
| Продолжительность испытания на 1 ось | 5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Результат | Испытание пройдено |
| Ударопрочность |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 18 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Результат | Испытание пройдено |
| Условия окружающей среды |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Тип монтажа | NS 35/7,5 |
| NS 35/15 |
| NS 32 |
| Номер артикула | 3000486 |
| Упаковочная единица | 50 Количество |
| Минимальное количество, предусмотренное условиями заказа | 50 Количество |
| Код продажи | BEK |
| Ключ изделия | BEK211 |
| GTIN | 4046356608411 |
| Вес/шт. (с упаковкой) | 11,94 g |
| Вес/шт. (без упаковки) | 11,94 g |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | CN |
Номинальный ток,( In ) (А):
41
