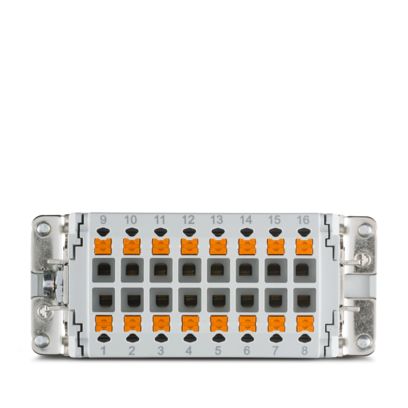

Контактная вставка, полюсов: 16+PE, размер: B16, количество точек подключения на полюс: 1, Розетка, Зажимы Push-in, 500 В, 16 A, 0,14 мм2 ... 2,5 мм2, применение: Мощность
| Общая информация | применять только гибкие провода с наконечниками |
| Общая информация | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Тип изделия | Контактная вставка, постоянное число полюсов |
| Серия | HC-B |
| Применение | Мощность |
| Конструкция | B16 |
| B32 |
| Полюсов | 16 |
| Вид при установке | 16+PE |

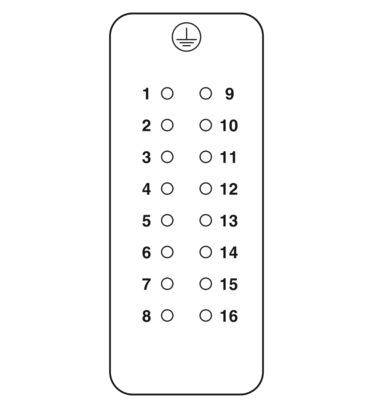

| Нумерация контактов | 1 - 16 |
| Количество точек подключения на полюс | 1 |
| Тип контакта | катанные |
| Изоляционные характеристики |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |

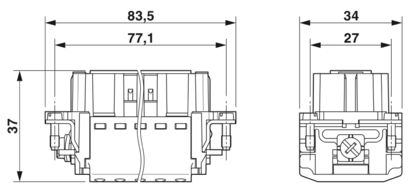

| Чертеж |  |
| Ширина | 34 мм |
| Высота | 37 мм |
| Длина | 84 мм |

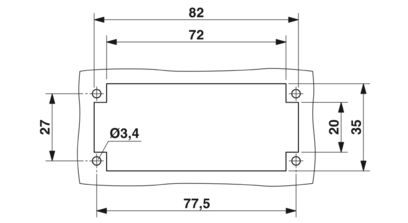

| Расстояние между высверленными отверстиями, по горизонтали | 77,5 мм |
| Расстояние между высверленными отверстиями, по вертикали | 27 мм |
| Механические параметры |
| Диаметр контакта | 2,5 мм |
| Технология подключения |
| Способ подключения | Зажимы Push-in |
| Количество точек подключения на полюс | 1 |
| Соединение провода |
| Сечение проводников | 0,14 мм² ... 2,5 мм² |
| Сечение AWG | 26 ... 12 (AWG 12 только без наконечника и с моментом затяжки 0,8 Нм) |
| Момент затяжки | 0,8 Нм ... 1,2 Нм (Разъем PE) |
| 0,5 Нм ... 0,8 Нм (Крепежные винты для монтажа в корпусе HEAVYCON) |
| Длина снятия изоляции | 8 мм ... 10 мм |
| Расчетное напряжение (III/3) | 500 В |
| Расчетное импульсное напряжение | 6 кВ |

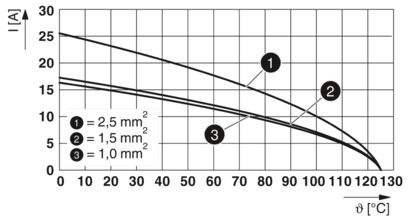

| Расчетный ток | 16 A (Контакты цепи питания) |
| SCCR | 5 кA (UL 2237) |
| Механические данные |
| Циклы установки | ≥ 500 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | Ag/Sn (защита от потускнения) |
| Материал, держатель контакта | PC |
| Стандарты / нормативные документы | PC |
| Условия окружающей среды |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
| Испытание |
| Стандарты/нормативные документы | PC: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Номер артикула | 1407731 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | AF7ABC |
| GTIN | 4046356777568 |
| Вес/шт. (с упаковкой) | 85,5 g |
| Вес/шт. (без упаковки) | 85 g |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | CN |
