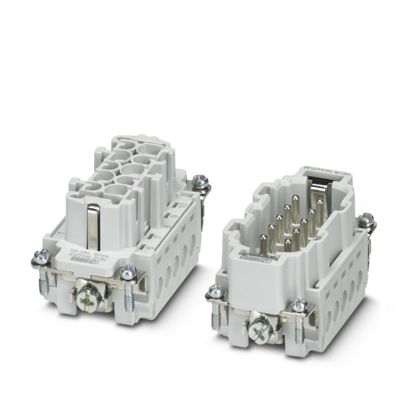

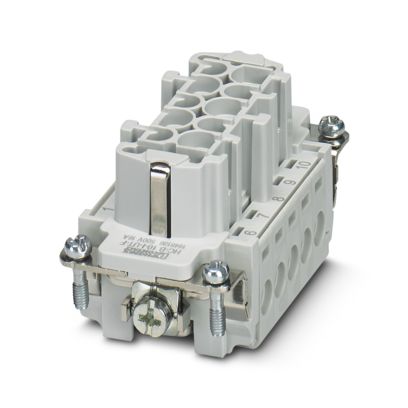

Контактная вставка, полюсов: 10+PE, размер: B10, количество точек подключения на полюс: 1, Розетка, Винтовые зажимы, 500 В, 16 A, 0,5 мм2 ... 2,5 мм2, применение: Мощность

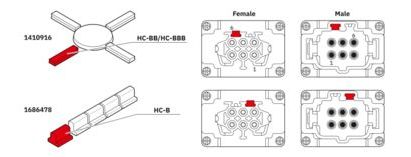

| Общая информация | для гибких проводов с наконечниками и без них |
| Общая информация | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Тип изделия | Контактная вставка, постоянное число полюсов |
| Серия | HC-B |
| Применение | Мощность |
| Конструкция | B10 |
| Полюсов | 10 |
| Вид при установке | 10+PE |

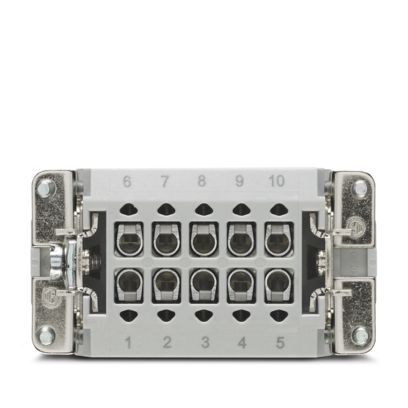

| Нумерация контактов | 1 - 10 |
| Количество точек подключения на полюс | 1 |
| Тип контакта | с разворотом |
| Рабочий конец отвертки | 0,5 x 3,5 мм |
| Изоляционные характеристики |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |

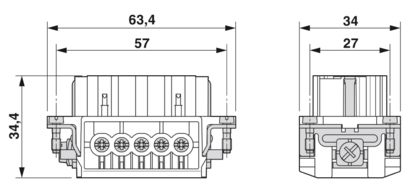

| Чертеж |  |
| Ширина | 34 мм |
| Высота | 34,6 мм |
| Длина | 64 мм |

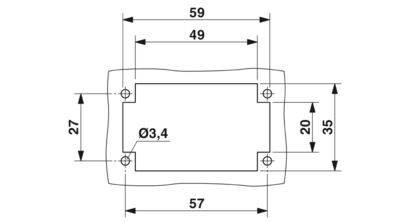

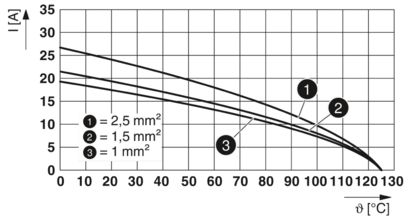

| Расстояние между высверленными отверстиями, по горизонтали | 57 мм |
| Расстояние между высверленными отверстиями, по вертикали | 27 мм |
| Механические параметры |
| Диаметр контакта | 2,5 мм |
| Технология подключения |
| Способ подключения | Винтовые зажимы |
| Количество точек подключения на полюс | 1 |
| Подключение согласно стандарту | МЭК / EN |
| Соединение провода |
| Сечение проводников | 0,5 мм² ... 2,5 мм² |
| Сечение AWG | 20 ... 14 |
| Момент затяжки | 0,8 Нм ... 1,2 Нм (Разъем PE) |
| 0,5 Нм ... 0,8 Нм (Крепежные винты для монтажа в корпусе HEAVYCON) |
| 0,5 Нм ... 0,8 Нм |
| Длина зачищенной части одной жилы | 8 мм |
| Расчетное напряжение (III/3) | 500 В |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетный ток | 16 A |
| SCCR | 5 кA (UL 2237) |
| Механические данные |
| Циклы установки | ≥ 500 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PC |
| Стандарты / нормативные документы | PC |
| Условия окружающей среды |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
| Строительные нормы и правила и методика проведения испытания | DIN EN 61984 |
| DIN EN 60664 |
| МЭК 60352 |
| Испытания | DIN EN 61984 |
| DIN EN 60664 |
| МЭК 60352 |
| Испытание |
| Стандарты/нормативные документы | PC: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Номер артикула | 1648186 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | AF7ABC |
| Страница каталога | Стр. 543 (C-2-2019) |
| GTIN | 4046356092319 |
| Вес/шт. (с упаковкой) | 66,1 g |
| Вес/шт. (без упаковки) | 66,1 g |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | CN |
