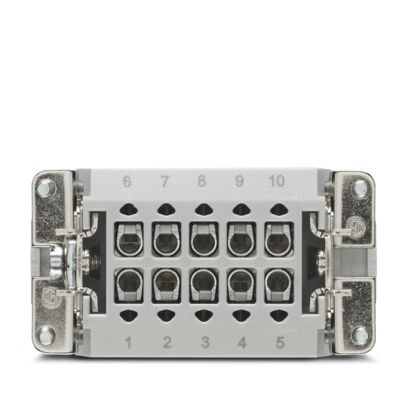

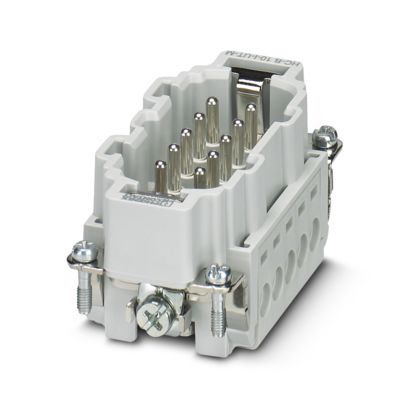

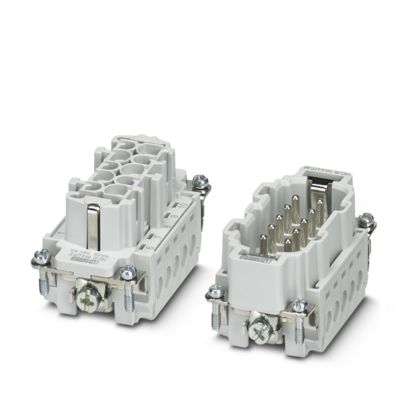

Контактная вставка, количество позиций: 10+PE, размер: B10, количество подключений на позицию: 1, штифт, винтовое соединение, 500 В, 16 А, 0,5 мм 2 ... 2,5 мм 2 , применение: питание

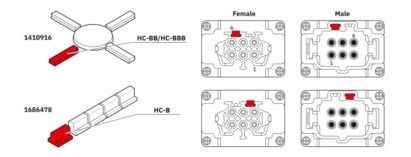

| Общий | для гибких проводников с наконечниками или без них |
| Общий | Разъемы можно эксплуатировать только при отсутствии нагрузки/напряжения. |
| Примечание к собранию | Для обеспечения правильного использования требуется установка в корпусе с защитой IP54 или выше. |
| Тип продукта | Контактная вставка с фиксированным количеством позиций |
| Ряд | HC-B |
| Приложение | Власть |
| Тип | В10 |
| Количество позиций | 10 |
| Профиль подключения | 10+ПЭ |

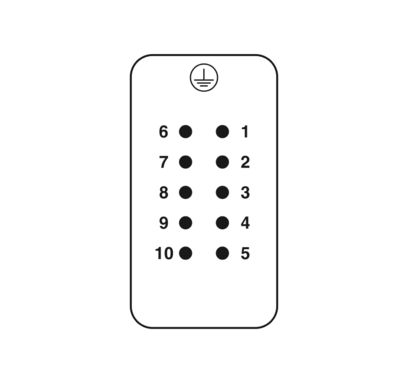

| Нумерация контактов | 1 - 10 |
| Количество соединений на позицию | 1 |
| Тип материала контакта | повернутый |
| Лезвие отвертки | 0,5 х 3,5 мм |
| Характеристики изоляции |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |

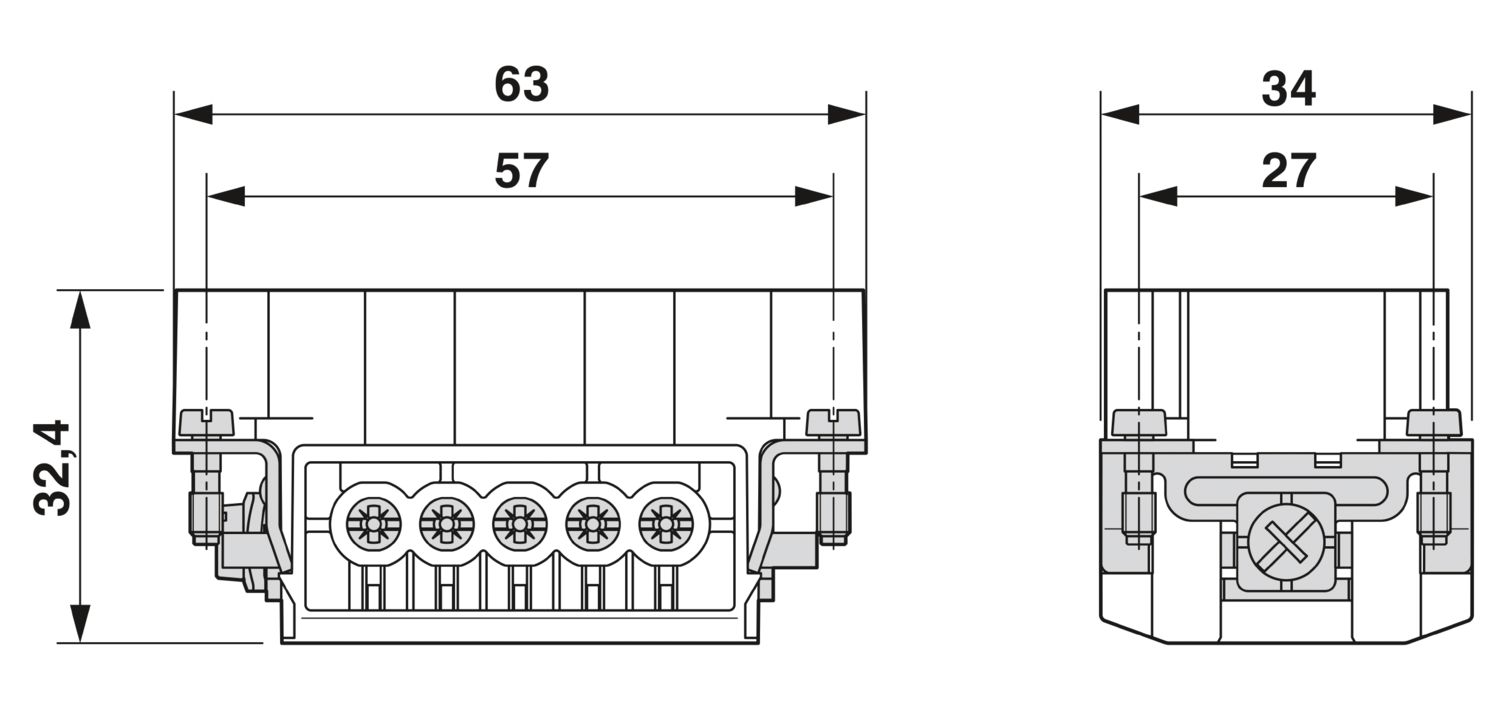

| Чертеж с размерами |  |
| Ширина | 34 мм |
| Высота | 32 мм |
| Длина | 64 мм |

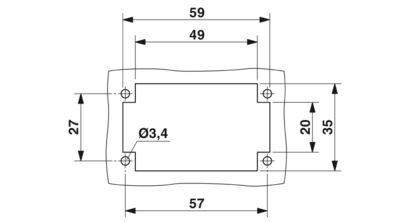

| Расстояние между отверстиями, горизонтальное | 57 мм |
| Расстояние между отверстиями, вертикальное | 27 мм |
| Механические характеристики |
| Диаметр контакта | 2,5 мм |
| Технология соединения |
| Технология соединения | Винтовое соединение |
| Количество соединений на позицию | 1 |
| Подключение в соответствии со стандартом | МЭК/ЕН |
| Соединение проводников |
| Сечение проводника | 0,5 мм² ... 2,5 мм² |
| Поперечное сечение соединения AWG | 20 ... 14 |
| Момент затяжки | 0,8 Нм ... 1,2 Нм (PE-соединение) |
| 0,5 Нм ... 0,8 Нм (крепежные винты для монтажа в корпусе HEAVYCON) |
| 0,5 Нм ... 0,8 Нм |
| Длина зачистки отдельного провода | 8 мм |
| Номинальное напряжение (III/3) | 500 В |
| Номинальное импульсное напряжение | 6 кВ |

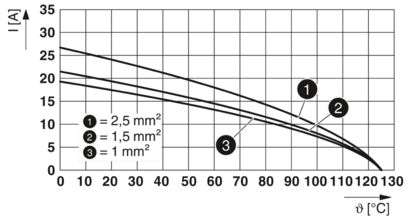

| Номинальный ток | 16 А |
| СЦКР | 5 кА (UL 2237) |
| Механические данные |
| Циклы вставки/извлечения | ≥ 500 |
| Класс воспламеняемости согласно UL 94 | В0 |
| Контактный материал | Медный сплав |
| Материал контактной поверхности | Аг |
| Материал носителя контакта | ПК |
| Стандарты/правила | ПК |
| Условия окружающей среды |
| Температура окружающей среды (эксплуатация) | -40 °C ... 125 °C (включая нагрев контактов) |
| Правила строительства и испытаний | DIN EN 61984 |
| DIN EN 60664 |
| IEC 60352 |
| Тесты | DIN EN 61984 |
| DIN EN 60664 |
| IEC 60352 |
| Тестирование |
| Стандарты/правила | ПК: Противопожарная защита на рельсовых транспортных средствах - наборы требований R22, R23 и R24 в соответствии с DIN EN 45545-2 (уровень риска HL1 - HL3) |
| Номер товара | 1648173 |
| Упаковочная единица | 1 шт. |
| Минимальный объем заказа | 1 шт. |
| Ключ продаж | AF7ABC |
| Ключ продукта | AF7ABC |
| Страница каталога | Страница 543 (С-2-2019) |
| GTIN | 4046356092296 |
| Вес за штуку (включая упаковку) | 62,2 г |
| Вес за штуку (без упаковки) | 62,2 г |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | CN |
