Разъем D-SUB (вилка), 9-полюсный, штыревая часть, осевое исполнение с двумя кабельными вводами, шинная система: PROFIBUS DP до 12 Мбит/с, нагрузочные резисторы подключаются ползунковым переключателем, расположение выводов: 3, 5, 6, 8; винтовые клеммы
Новый компонент SUBCON-PLUS-PROFIB/... серии D-SUB предназначен для систем PROFIBUS со скоростью передачи до 12 Мбит/с. Обеспечивает удобное и быстрое подключение в полевых условиях входного и выходного кабеля шины. Оконечная нагрузка (терминатор) входит в комплектацию всех исполнений, подключение производится с помощью внешнего ползункового переключателя. Одновременно с этим производится отключение последующего сегмента шины. Эта возможность обеспечивает посегментный ввод системы в эксплуатацию, а также облегчает и ускоряет поиск неисправностей.
Указание по применению |
Указание по применению | Только для промышленного использования |
Ограничение износа |
Указание CCCex | Запрещено использование во взрывоопасных зонах в Китае. |
Тип изделия | Штекер для передачи данных |
MTTF | 6706 лет (Стандарт SN 29500, температура 25 °C, рабочий цикл 21 %) |
1817 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 %) |
155 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 100 %) |
Расположение выводов | 3, 5, 6, 8 |
Макс. мощность потерь при номинальных условиях | 0,025 Вт |
Номинальное напряжение UN | 5 В |
Номинальный ток IN | 100 мА |
Среда передачи | Медь |
Штекерная часть разъема D-SUB |
Тип подключения | Вилка D-SUB |
Клеммы для печатного монтажа |
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 5 мм |
Сечение жесткого проводника мин. | 0,14 мм² |
Сечение жесткого проводника макс. | 1,5 мм² |
Сечение гибкого проводника мин. | 0,14 мм² |
Сечение гибкого проводника макс. | 1 мм² |
Однопроводное соединение/место зажима жесткий AWG мин. | 26 |
Однопроводное соединение/место зажима жесткий AWG макс. | 16 |
Мин. сечение гибкого проводника AWG | 26 |
Сечение гибкого проводника AWG, макс. | 18 |
Шинная система | PROFIBUS DP |
Сигнал | PROFIBUS |

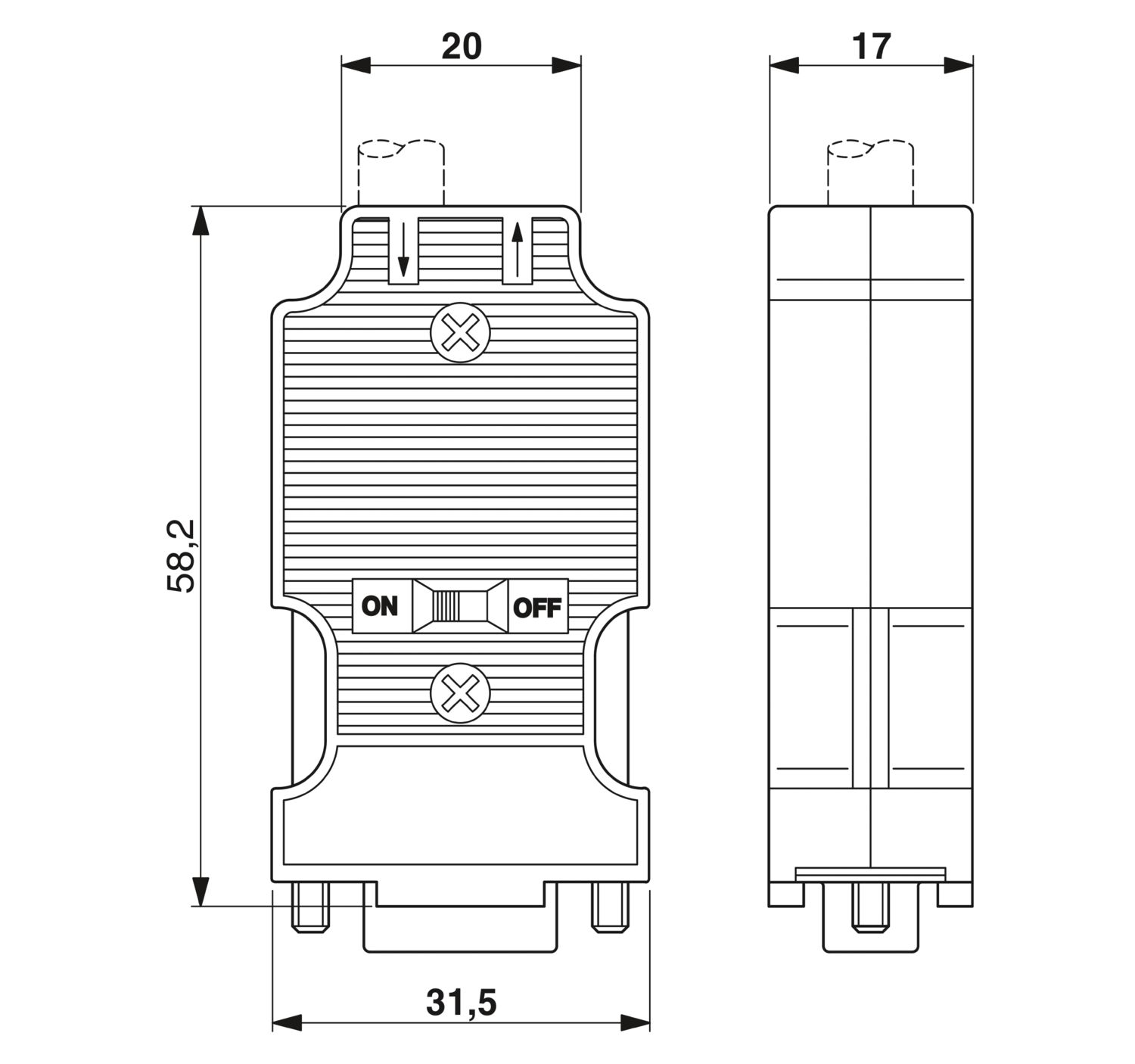

Чертеж |  |
Ширина | 17 мм |
Высота | 31,5 мм |
Длина | 58,2 мм |
Материал (Корпус) | ABS (металлизированная) |
Наружный диаметр кабеля | 7,6 мм ... 8,4 мм (Входящая линия шины) |
Механические данные |
Циклы установки | > 200 |
Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 | Вибростойкость (при эксплуатации): 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 | Удары (при эксплуатации): 15г, продолжительность 11 мс, ударный импульс полусинусоида |
Условия окружающей среды |
Степень защиты | IP40 |
Температура окружающей среды (при эксплуатации) | -20 °C ... 75 °C |
Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
Высота | ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте) |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
ATEX |
Маркировка | II 3 G Ex ec IIC T4 Gc |
Сертификат | PxCIF15ATEX2744348X |
Указание | Соблюдать особые указания по монтажу в документации! |
UKEX |
Маркировка | II 3 G Ex ec IIC T4 Gc |
Сертификат | PxCIMA22UKEX2744348X |
Испытание вредными газами |
Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
Материалы, не ухудшающие свойств при попадании на них лаков и красок | VDMA 24364:2018-05 |
Номер артикула | 2744380 |
Упаковочная единица | 1 Количество |
Минимальное количество, предусмотренное условиями заказа | 1 Количество |
Код продажи | 07 |
Ключ изделия | DNC531 |
Страница каталога | Стр. 447 (C-6-2019) |
GTIN | 4017918818142 |
Вес/шт. (с упаковкой) | 53,6 g |
Вес/шт. (без упаковки) | 51,16 g |
Номер таможенного тарифа | 85366990 |
Страна происхождения | DE |
