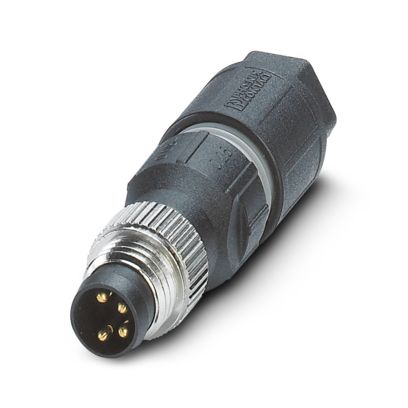

Штекерный соединитель, Универсальный, 4-контактный, Штекеры прямое M8, кодирование: A, Клеммы с ножевыми контактами, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр проводника 2,5 мм ... 5 мм
| Указание по монтажу | ПРЕДУПРЕЖДЕНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен степень защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельной стяжки. |
| Тип датчика | Универсальный |
| Полюсов | 4 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | нет |
| Механические ключи | A |
| Кабельный отвод | прямое |
| Изоляционные характеристики |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |

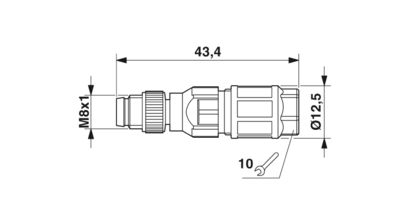

| Чертеж |  |
| Длина | 43,4 мм |
| Наружный размер |
| Наружный диаметр | 2,5 мм ... 5 мм ±0,2 мм |
| Корпуса |
| Диаметр корпуса | 12,5 мм |
| Класс воспламеняемости согласно UL 94 | HB |
| Материал, уплотнение | NBR |
| Материал корпуса ручки | ПА 6 |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал резьбового соединения | Цинк. литья под давлением, с никелевым покрытием |
| Изоляционный материал жилы | ПВХ / PE / PP / Резина |
| Соединение провода |
| Тип подключения | Клеммы с ножевыми контактами |
| Сечение проводников | 0,08 мм² ... 0,25 мм² |
| Сечение AWG | 28 ... 24 |
| Момент затяжки | 0,6 Нм (Контргайка) |
| 0,2 Нм (Продольная накатка М8) |

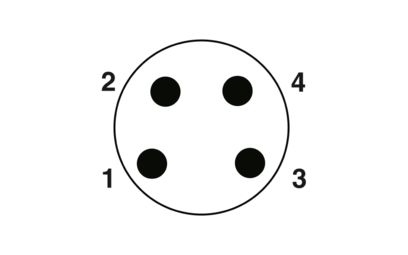

| Разводка подсоединений |
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 1 = BN |
| 2 = WH |
| 3 = BU |
| 4 = BK |
| Расчетное импульсное напряжение | 0,8 кВ |
| Контактное сопротивление | ≤ 5 мΩ |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 30 В AC |
| 30 В DC |
| Номинальный ток IN | 4 A |
| Механические данные |
| Циклы установки | ≥ 100 |
| Подключение 1 |
| Исполнение головки | Штекеры |
| Кабельный отвод головки | прямое |
| Тип резьбы головки | M8 |
| Механические ключи | A |
| Тип сигнала/категория | Универсальный |
| Наружный диаметр кабеля | 2,5 мм ... 5 мм |
| Условия окружающей среды |
| Степень защиты | IP65 |
| IP67 |
| Температура окружающей среды (при эксплуатации) (Вилка / розетка) | -25 °C ... 80 °C (вилка / розетка) |
| M8 |
| Обозначение стандарта | Разъем М8 |
| Стандарты/нормативные документы | МЭК 61076-2-104 |
| Номер артикула | 1441011 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | AF2BCA |
| GTIN | 4046356515900 |
| Вес/шт. (с упаковкой) | 8,2 g |
| Вес/шт. (без упаковки) | 8 g |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | DE |
