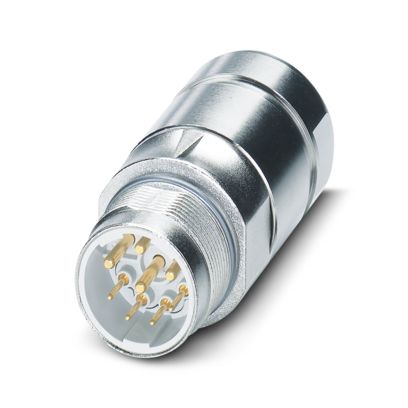

Переходные соединители, прямой, короткий, для стандартной блокировки и SPEEDCON, M23, полюсов: 4+3+PE, тип контакта: Штифт, экранирован.: есть, cтепень защиты: IP67, диапазон диаметра кабеля: 7,5 мм ... 14 мм, Совместим с ответными частями с накатанными гайками SPEEDCON или стандартными M23, полюсов: 8, тип подключения: Oбжимное соединение, серия: SF, этот артикул предположительно не должен содержать свинец с первого квартала 2027 года в соответствии с RoHS II без исключения 6c (Pb < 0,1 %), альтернатива без свинца доступна ранее по запросу
| Указания по заказу: | Заказать отдельно обжимные контакты 4 x Ø 4 мм, 1 x Ø 2 мм |
| Указание по применению | Штекерные соединители серии SF не совместимы с серией M23 PRO и не должны использоваться совместно. |
| Указания по безопасности |
| Указания по безопасности | ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества. |
| • ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен. |
| • ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал. |
| • Продукты предназначены для использования в установках, устройствах управления и электрических приборах. |
| • При эксплуатации штекерных соединителей вне помещений необходимо обеспечить специальную защиту от погодных воздействий. |
| • Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки. |
| • Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products). |
| • При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь. |
| • При рабочем напряжении > 50 В AC электропроводящие корпуса разъемов должны быть заземлены |
| • Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом. |
| • При объединении нескольких цепей в одном кабеле и/или соединителе следует соблюдать требования VDE 0100/1.97 § 411.1.3.2 и DIN EN 60204/11.98 § 14.1.3 |
| • Использовать только рекомендуемые компанией Phoenix Contact инструменты |
| • Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products. |
| • Эксплуатировать штекерный соединитель только в полностью вставленном и заблокированном состоянии. |
| • Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ. |
| • Соблюдайте минимальный радиус изгиба проводника. Прокладывайте проводник, не скручивая его. |
| • Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1:2008-12). |
| Тип изделия | Круглый штекерный соединитель (со стороны кабеля) |
| Серия | SF |
| Применение | Мощность |
| Полюсов | 8 |

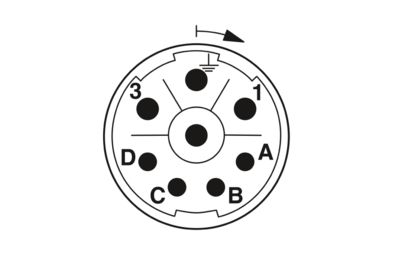

| Вид при установке | 4+3+PE |
| Экранирован. | есть |
| Механические ключи | N |
| Тип резьбы | M23 |
| Материал Корпус | GD-Zn |
| Материал Точеные детали | CuZn |
| Материал Поверхность корпуса | Ni |
| Материал Изолятор | PA 6.6 |
| Материал Уплотнение | FPM (Уплотнительное кольцо) |
| Соединение провода |
| Тип подключения | Oбжимное соединение |
| Контакты: Контактная группа 1 |
| Диаметр контакта | 2 мм |
| Номинальный ток IN | 30 A |
| Номинальное напряжение UN | 630 В |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 6 кВ |
| Контакты: Контактная группа 2 |
| Диаметр контакта | 1 мм |
| Номинальный ток IN | 9 A |
| Номинальное напряжение UN | 250 В |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 4 кВ |

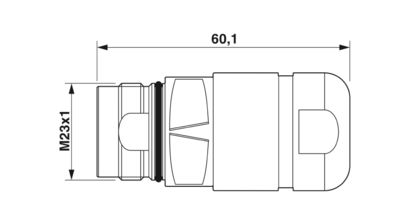

| Конструкция | прямой, короткий |
| Наружный диаметр кабеля | 7,5 мм ... 14 мм |
| Условия окружающей среды |
| Степень защиты | IP67 |

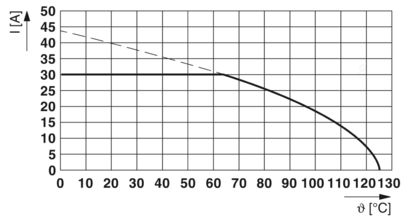

| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Высота | 3000 м |
| Допустимая влажность воздуха (хранение / транспортировка) | 50 % ... 65 % |
| Номер артикула | 1605575 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | ABRBFG |
| GTIN | 4046356182195 |
| Вес/шт. (с упаковкой) | 110 g |
| Вес/шт. (без упаковки) | 93,503 g |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | DE |
