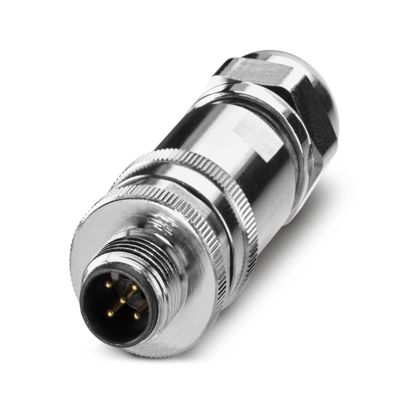

Штекерный соединитель, Универсальный, 5-контактный, экранирован., Штекеры прямое M12, кодирование: A, Винтовые зажимы, материал накатанной гайки: латунь, никелированный, кабельный ввод Pg9, наружный диаметр проводника 6 мм ... 8 мм
| Указание по монтажу | ПРЕДУПРЕЖДЕНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен степень защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельной стяжки. |
| Тип изделия | Круглый штекерный соединитель (со стороны кабеля) |
| Тип датчика | Универсальный |

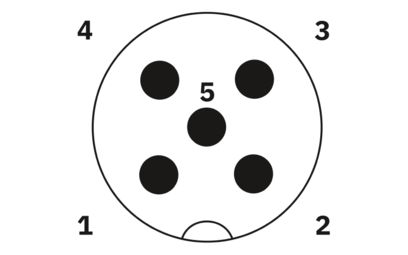

| Полюсов | 5 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | есть |
| Механические ключи | A |
| Кабельный отвод | прямое |
| Pезьба Pg | Pg9 |
| Изоляционные характеристики |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |

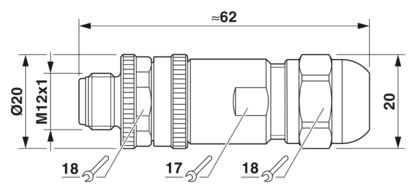

| Чертеж |  |
| Ширина | 20 мм |
| Высота | 20 мм |
| Длина | 62 мм |
| Наружный размер |
| Наружный диаметр | 6 мм ... 8 мм |
| Корпуса |
| Диаметр корпуса | 20 мм |
| Класс воспламеняемости согласно UL 94 | HB |
| Материал, уплотнение | NBR |
| Материал корпуса ручки | латунь, никелированный |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Au |
| Материал, держатель контакта | PA |
| Материал резьбового соединения | латунь, никелированный |
| Соединение провода |
| Тип подключения | Винтовые зажимы |
| Сечение проводников | 0,25 мм² ... 0,75 мм² (без кабельного наконечника) |
| 0,14 мм² ... 0,5 мм² (с кабельным наконечником) |
| 0,25 мм² ... 0,75 мм² (жесткий) |
| Сечение AWG | 24 ... 18 (без кабельного наконечника) |
| 26 ... 20 (с кабельным наконечником) |
| Длина зачищенной части одной жилы | 5 мм |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| 0,2 Нм (Винтовые клеммы) |
| 0,8 Нм ... 1 Нм (Контргайка с соединительной втулкой) |
| Расчетное импульсное напряжение | 1,5 кВ |
| Контактное сопротивление | ≤ 3 мΩ |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 48 В AC |
| 60 В DC |
| Номинальный ток IN | 4 A |
| Механические данные |
| Циклы установки | ≥ 100 |
| Подключение 1 |
| Исполнение головки | Штекеры |
| Кабельный отвод головки | прямое |
| Тип резьбы головки | M12 |
| Механические ключи | A |
| Тип сигнала/категория | Универсальный |
| Длина снятия изоляции c одножильного кабеля | 5 мм |
| Условия окружающей среды |
| Степень защиты | IP67 |
| Температура окружающей среды (при эксплуатации) (Вилка / розетка) | -40 °C ... 85 °C (вилка / розетка) |
| M12 |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | МЭК 61076-2-101 |
| Номер артикула | 1694266 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Код продажи | 02 |
| Ключ изделия | AF2CBA |
| GTIN | 4017918181260 |
| Вес/шт. (с упаковкой) | 57 g |
| Вес/шт. (без упаковки) | 55,4 g |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | CN |
