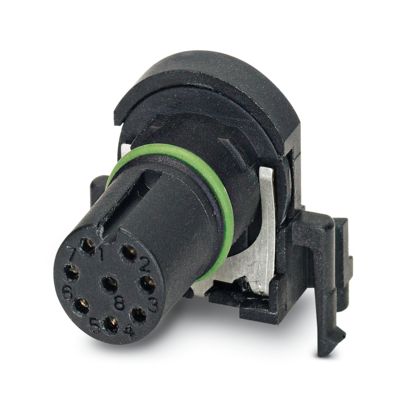

Держатель контактов, 8-контактный, Гнездо, угловой, M12, кодирование: A, Монтаж на печатную плату, Пайка волной, Альтернативное изделие согласно RoHS II без исключения 6c (Pb < 0,1 %) арт. №: 1239641
| Указания по эксплуатации | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
| Тип изделия | Модуль для контактов |
| Применение | Сигнал |

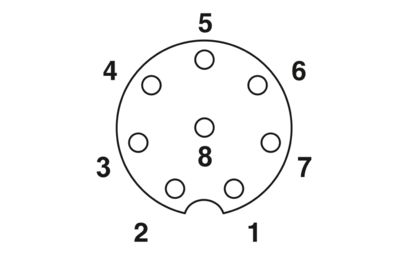

| Полюсов | 8 |
| Уплотнение имеется | да |
| Экранирован. | есть |
| Механические ключи | A |
| Тип резьбы | M12 |
| Изоляционные характеристики |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 0,8 кВ |
| Проходное сопротивление | ≤ 3 мΩ |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 30 В |
| Номинальный ток IN | 2 A |
| Тип подключения | Пайка волной |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, уплотнение | FKM / EPDM |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Au |
| Материал, держатель контакта | PA 6.6 |
| Подключение 1 |
| Исполнение головки | Гнездо |
| Кабельный отвод головки | угловой |
| Тип резьбы головки | M12 |
| Механические ключи | A |
| Механические данные |
| Циклы установки | > 100 |
| Условия окружающей среды |
| Степень защиты | IP67 |
| IP67 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| -40 °C ... 85 °C (без механического приведения в действие) |
| Обозначение стандарта | Круглый штекерный соединитель М12 |
| Стандарты/нормативные документы | в соответствии с IEC 61076-2-101 |
| Тип монтажа | Монтаж на печатную плату |
| Номер артикула | 1437009 |
| Упаковочная единица | 20 Количество |
| Минимальное количество, предусмотренное условиями заказа | 20 Количество |
| Ключ изделия | ABQAHG |
| Страница каталога | Стр. 252 (C-2-2013) |
| GTIN | 4046356438575 |
| Вес/шт. (с упаковкой) | 5,715 g |
| Вес/шт. (без упаковки) | 3,961 g |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | DE |
