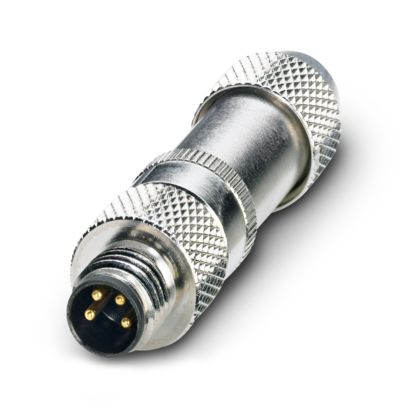

Штекерный соединитель, Универсальный, 4-контактный, экранирован., Штекеры прямое M8, кодирование: A, Подключение пайкой, материал накатанной гайки: латунь, никелированный, наружный диаметр проводника 3,5 мм ... 5 мм
| Указание по монтажу | ПРЕДУПРЕЖДЕНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен степень защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельной стяжки. |
| Тип изделия | Круглый штекерный соединитель (со стороны кабеля) |
| Тип датчика | Универсальный |
| Полюсов | 4 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | есть |
| Механические ключи | A |
| Изоляционные характеристики |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Чертеж |  |
| Длина | 50 мм |
| Наружный размер |
| Наружный диаметр | 3,5 мм ... 5 мм |
| Корпуса |
| Диаметр корпуса | 12 мм |
| Класс воспламеняемости согласно UL 94 | HB |
| Материал, уплотнение | NBR |
| Материал корпуса ручки | латунь, никелированный |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Au |
| Материал, держатель контакта | PA |
| Материал резьбового соединения | латунь, никелированный |
| Соединение провода |
| Тип подключения | Подключение пайкой |
| Сечение проводников | 0,08 мм² ... 0,25 мм² (гибкий) |
| 0,08 мм² ... 0,25 мм² (жесткий) |
| Сечение AWG | 28 ... 24 (гибкий) |
| 28 ... 24 (жесткий) |
| Длина зачищенной части одной жилы | 3 мм |
| Момент затяжки | 0,2 Нм (Продольная накатка М8) |
| Расчетное импульсное напряжение | 0,8 кВ |
| Проходное сопротивление | ≤ 3 мΩ |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 30 В AC |
| 30 В DC |
| Номинальный ток IN | 4 A |
| Механические данные |
| Циклы установки | ≥ 100 |
| Подключение 1 |
| Исполнение головки | Штекеры |
| Кабельный отвод головки | прямое |
| Тип резьбы головки | M8 |
| Механические ключи | A |
| Тип сигнала/категория | Универсальный |
| Длина снятия изоляции c одножильного кабеля | 3 мм |
| Условия окружающей среды |
| Степень защиты | IP67 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
| Обозначение стандарта | Разъем М8 |
| Стандарты/нормативные документы | МЭК 61076-2-104 |
| Номер артикула | 1506914 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | AF2BJA |
| Страница каталога | Стр. 18 (C-2-2019) |
| GTIN | 4017918881184 |
| Вес/шт. (с упаковкой) | 19,51 g |
| Вес/шт. (без упаковки) | 19,51 g |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | DE |
