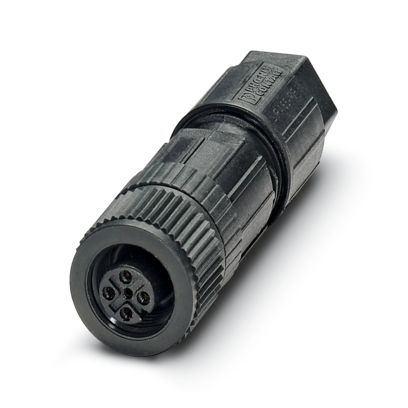

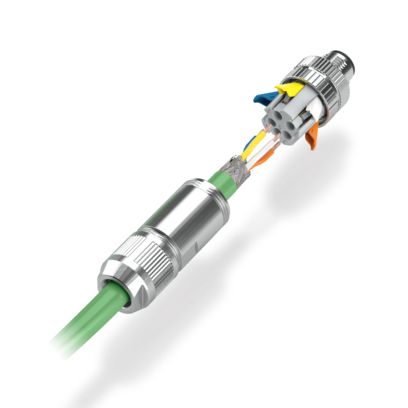

Разъем универсальный, 5-позиционный, неэкранированный, гнездо прямое М12, кодировка: А, пружинное соединение Push-lock, материал накатки: Пластик, внешний диаметр кабеля 4 мм ... 8 мм
| Примечание к собранию | ПРИМЕЧАНИЕ: Соблюдайте допустимые радиусы изгиба при прокладке кабелей, поскольку степень защиты может быть под угрозой, если изгибающие силы слишком велики. Уменьшите механические нагрузки перед разъемом, например, с помощью кабельных стяжек. |

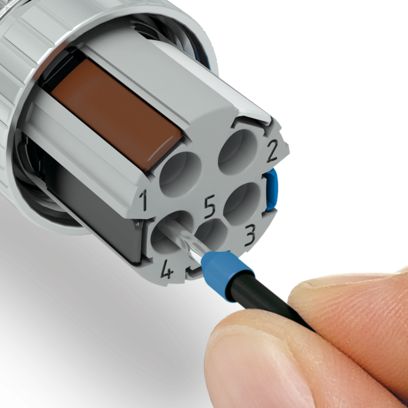

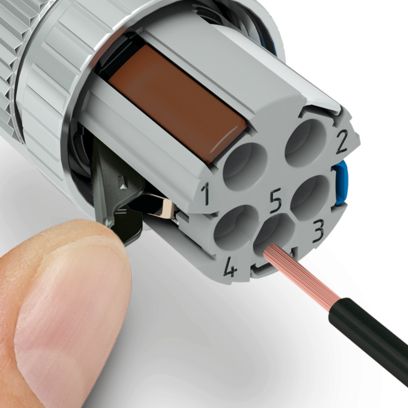

| Примечание к собранию | Провода можно подключать как с наконечниками, так и без наконечников. |
| Тип продукта | Круглый разъем (со стороны кабеля) |
| Тип датчика | Универсальный |
| Количество позиций | 5 |
| Количество кабельных выходов | 1 |
| Экранированный | нет |
| Кодирование | А |
| Кабельный выход | прямой |
| Характеристики изоляции |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |

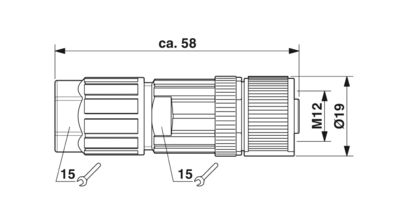

| Чертеж с размерами |  |
| Длина | 58 мм |
| Внешние размеры |
| Наружный диаметр | 4 мм ... 8 мм |
| Жилье |
| Диаметр корпуса | 19 мм |
| Класс воспламеняемости согласно UL 94 | В0 |
| Материал уплотнения | НБР |
| Материал корпуса рукоятки | ПА 6.6 |
| Контактный материал | CuSn |
| Материал контактной поверхности | Ni/Au |
| Материал носителя контакта | ПА 6.6 |
| Материал для винтового соединения | Пластик |
| Соединение проводников |
| Метод подключения | Пружинное соединение Push-lock |
| Поперечное сечение соединения | 0,14 мм² ... 0,75 мм² (без наконечника) |
| 0,08 мм² ... 0,5 мм² (с наконечником) |
| 0,14 мм² ... 0,75 мм² (сплошной) |
| Поперечное сечение соединения AWG | 26 ... 18 (без наконечника) |
| 28 ... 20 (с наконечником) |
| Длина зачистки отдельного провода | 7 мм |
| Момент затяжки | 0,4 Нм (накатка M12) |
| 0,4 Нм (Соединитель с соединительной муфтой) |
| 1,5 Нм (гайка нажимная с соединительной муфтой) |

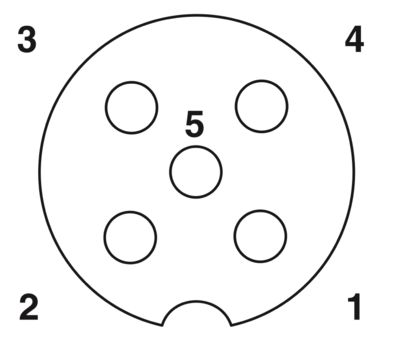

| Назначение выводов |
| Контакт | Цвет (обозначение сигнала) | Контакт (опционально) | 1 = БН |
| 2 = БК |
| 3 = БУ |
| 4 = БК |
| 5 = ГР |
| Номинальное импульсное напряжение | 1,5 кВ |
| Контактное сопротивление | ≤ 5 мОм |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение U N | 48 В переменного тока |
| 60 В постоянного тока |
| Номинальный ток I N | 4 А (2 А при использовании проводников 0,14 мм²) |
| Механические данные |
| Циклы вставки/извлечения | ≥ 100 |
| Соединение 1 |
| Дизайн головы | Гнездо |
| Выход кабеля головки | прямой |
| Тип резьбы головки | М12 |
| Кодирование | А |
| Тип/категория сигнала | Универсальный |
| Длина зачистки отдельного провода | 7 мм |
| Условия окружающей среды |
| Степень защиты | IP65 |
| IP67 |
| Температура окружающей среды (эксплуатация) (штекерный разъем/гнездовой разъем) | -40 °C ... 85 °C (вилка / розетка) |
| М12 |
| Стандартное обозначение | Разъем М12 |
| Стандарты/спецификации | МЭК 61076-2-101 |
| Номер товара | 1424689 |
| Упаковочная единица | 1 шт. |
| Минимальный объем заказа | 1 шт. |
| Ключ продаж | AF2CFA |
| Ключ продукта | AF2CFA |
| Страница каталога | Страница 19 (C-2-2019) |
| GTIN | 4055626376165 |
| Вес за штуку (включая упаковку) | 14,2 г |
| Вес за штуку (без упаковки) | 14,2 г |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | DE |
